DOBLE REFLECTOR PARA ANTENA CUBICA H.F.

Hola de nuevo Maximo.

Gracias por toda la informacion, durante el fin de semana intentare hacerlo yo con el resto de bandas.

La idea es de añadir 2 elementos mas a la que tengo ahora , total 6 elementos, apartir de hay ya se me va de medida el largo el boom.

Estoy a la espera de un colega que tenia una 3 elementos a ver si consigo hacerme con ella para ampliar esta, si no tendre que comprar tubos de fibra y hacerme los soportes del boom

saludos

EC1AJL

Ricardo

Hola,

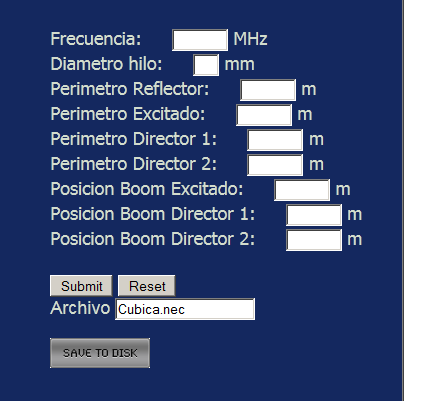

Acabo de mejorar la aplicación y ya se puede grabar el archivo con el nombre que uno quiera y en la carpeta que uno quiera;

Generador código NEC

Parece una tontería pero hacerlo a mano sin tener ni idea de Javascript... se complicó más de lo que pensaba.
Aún está en fase beta pero yo lo he probado y funciona bien.

73, Máximo - EA1DDO

PD. Usar punto en cifras, no la coma. Por ejemplo 14.200 MHz

Hola de nuevo Maximo.

He estado utilizando tu programa generador de codigos NEC para simular la banda de 10 metros y luego pasandolo al eznec, todo bien excepto que los graficos de roe, etc.. no consigo que salgan centrados en la banda que yo quiero ( me aparece de 1 hasta 30 mhz.)

ganancia 8,66 dbi en el centro de la banda

saludos

Ya he conseguido configurarlo para que salgan centrados los graficos en el segmento de banda que yo quiero, utilizando el boton donde esta el simbolo de la calculadora.

saludos

Hola de nuevo Maximo.

Ya tengo en mi poder el material de Cubex para ampliar la antena de los 4 elementos a 6 elementos, estos son de mas diametro los tubos de fibra a fin de colocar los cuadros de 40 metros.

Antes de hacerlo quisiera saber cual es la separacion optima para los dos cuadros de 40 metros segun el manual hay dos opciones, version espaciado corto separacion 7,315 y version espaciado largo 9,140.

En funcion de esto tendre que poner los 6 elementos en espaciado corto o largo

saludos

EC1AJL

Ricardo

Hola,

En principio el espaciado largo siempre ofrece más ganancia que el corto. Pero yo recuerdo haber mirado el tema de los dos elementos para 40m y tampoco se debe pasar el límite.

Si recordamos, el espaciado óptimo para una dos elementos ronda los 0.2 longitudes de onda.
Eso en 40m ronda los 8m de separación.
Entre 7.5 y 8.5m estaría bien.
Esos 9.1m no lo se, habría que mirarlo, pero me parecen que se podrían pasar un poco. Aún así las diferencia son mínimas.

Lo mejor sería simularlo a ver que sale.

73, Máximo - EA1DDO

Hola Ricardo, buenos dias.

Si necesitas mas espalda, yo personalmente le daria 2,5 metros de separación entre reflector y escitado. Despues miraria como se comporta y ya con eso lo desplazaria mas o menos.
Supongo que con esto perderias alguna decima de Db, pero puestos a poner, si colocas otro director ya le enchufarias mas de lo que pierdes acercando el escitado al reflector.
Todo es mirarlo.

Un saludo.
Alfon.

Hola,

Ayer me pasaron una información que no conocía y por casualidad habla de como aumentar la relación frente/espalda en las cúbicas;

http://www.qsl.net/xe1rm/tecolo56.htm

Habría que probarlo ya que la simulación de ese truco es complicada.

73, Máximo - EA1DDO

Humm, interesante.
73.

Hola de nuevo.

He probado a modificar la separacion entre el excitado y el reflector, originalmente la separacion era de 3,048 y la he puesto como me has dicho Alfonso 2,45, segun Cubex la distancia para espaciado corto es de 2,45 osea que mas o menos ambas medidas coinciden.

Las pruebas las hice escuchando una baliza que tengo cerca en la banda de 10 metros y los resultados fueron los siguientes:

con el espaciado original de 3,048:

señal de 9+40 con la antena dirigida hacia la baliza.
señal de 9+10 con la antena de espalda.
señal de 8 con la antena de lado.

con el espaciado de 2,50 :

señal de 9+40 con la antena dirigida hacia la baliza.
señal de 9+ con la antena de espalda.
señal de 8 con la antena de lado.

saludos

Ricardo

EC1AJL

Hola Ricardo, buenos dias!
Este tipo de antenas no son mi fuerte, pero los conceptos basicos suelen ser en principio parecidos.
En principio ya tienes mas espalda y si se mantiene la ganancia de la antena mejor que mejor.
Piensa que no es lo mismo atenuar una señal tan cercana que atenuar una señal a kms.
Personalmente creo que es un gran paso.
Ya contaras al final como la dejas.
Un saludo.
Alfon.

Hola Alfonso.

Ahora mismo estoy preparando para añadir 2 elementos mas a los 4 que ya tengo en total seran 6 elementos 5 bandas y estoy trabajando en si pongo espaciado corto o largo, en espaciado largo serian sobre unos 15 metros de bom y en espaciado corto serian sobre 12 metros.

A todo esto que me coincidan la separacion de los cuadros con los 2 elementos en 40 metros para no añadir mas crucetas y asi utilizar las mismas de los cuadros existentes.

no se si merece la pena pasar de espaciado largo a corto añadiendo mas elementos???.

He visto por la red fotos de antenas cubicas de colegas que han ido añadiendo mas elementos, etc..... me he puesto en contacto con ellos para si es posible me pasen informacion.

Tambien estoy trasteando con el programa de diseño de antenas que ha puesto por aqui Maximo aunque toy un poco bastante torpe con ello.

saludos

EC1AJL

RICARDO

Hola,

Escribió:

no se si merece la pena pasar de espaciado largo a corto añadiendo mas elementos???

Recuerda que la ganancia la da el largo del boom. Poner más elementos en el mismo boom no logras más ganancia.

Lo que tu estás haciendo, añadiendo dos elementos a una de cuatro, más añadir los dos para 7 MHz y todo esto en una multibanda... para hacer eso bien, requiere mucho cálculo y saber hacerlo.

Se puede hacer de la otra manera, añades dos elementos nuevos con las mismas medidas del último director actual, y mismos espaciados, y a correr.
No será un diseño optimizado ni te entregará toda la ganancia que podría (por ese largo de boom) pero funcionará, y obtendrás más ganancia que antes.

73, Máximo - EA1DDO

Hola de nuevo Maximo.

Tienes razon sobre la longitud del boom, lo habia leido en tu pagina, con 15,24 de boom que es como quedaria con 6 elementos espaciado largo y añadiendo como tu dices dos directores mas iguales a los que ya tengo ya son palabras mayores, tendre que poner unos tirantes para evitar el balanceo lateral o como se llame.

De todas maneras te pido el favor que me calcules como quedarian dos cuadros en 40 metros con separacion de 9,14 metros entre ellos a fin de aprovechar asi los cuadros ya montados, es decir que coincidiria con el excitado y el tercer director.

un saludo y gracias

EC1AJL

Ricardo

Hola,

Escribió:

te pido el favor que me calcules como quedarian dos cuadros en 40 metros con separacion de 9,14 metros

¿Cuales son sus perímetros?

73, Máximo - EA1DDO

Hola de nuevo.

Las dimensiones totales de los cuadros serian

perimetro total excitado: 43,12 metros

perimetro total reflector: 44,20 metros

separacion: 9,14 metros

hilo: 1,2 mm

saludos y gracias

EC1AJL

Ricardo

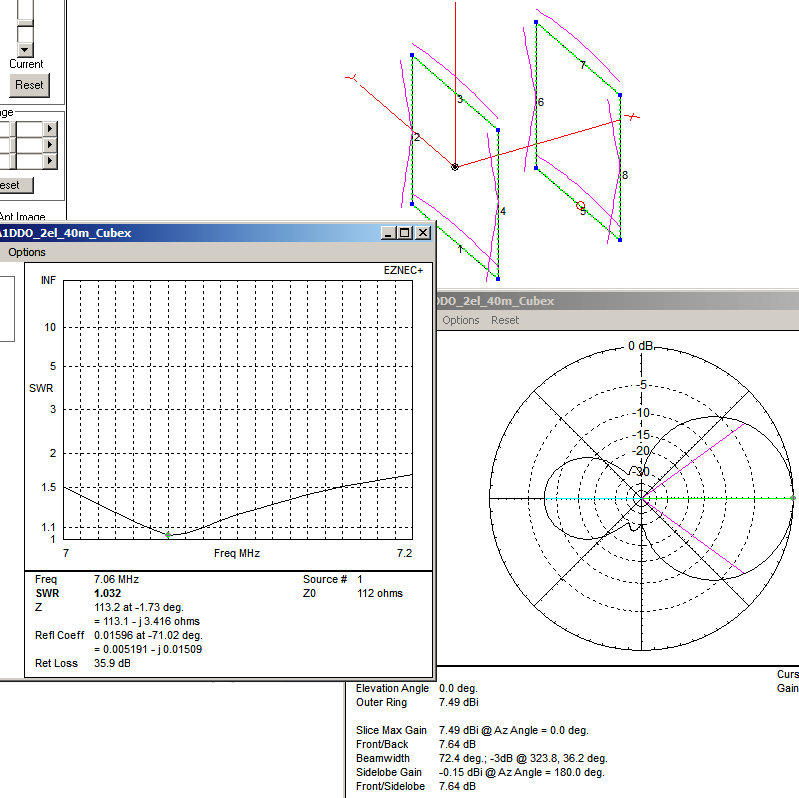

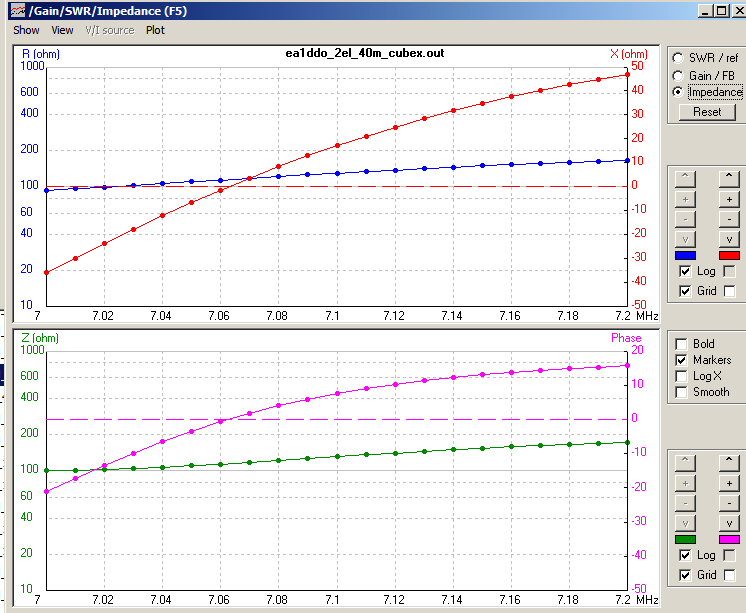

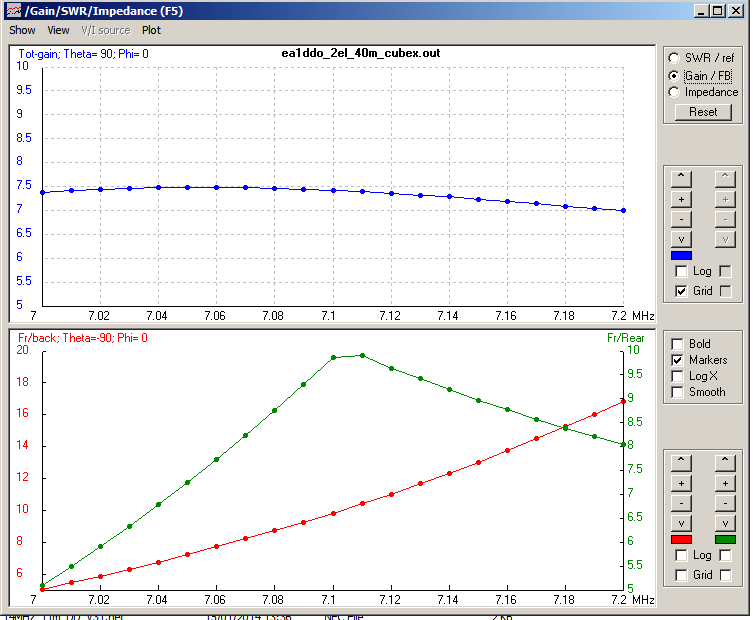

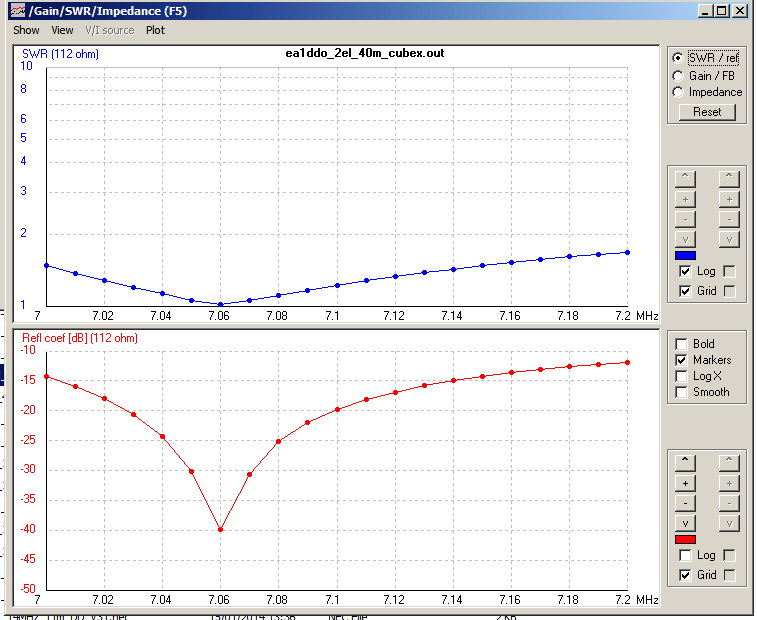

Necesitas un balun 2:1 ya que es de 112 OHm, cosa normal y habitual en las dos elementos.

Gracias Maximo.

Tomo nota.

De momento estoy añadiendo los dos elementos a la cubica de 4, despues me pondre con la banda de 40 metros.

saludos

EC1AJL

Ricardo

Pon alguna foto !!
