Distancia entre los tornillos base HAM IV

Si no recuerdo mal en la o las últimas páginas del manual del Ham IV viene la plantilla de la base.
Bájate el manual...

http://www.ve1alq.com/Amplifier%20Images/hamiv_manual.pdf

Manual del la WEB del fabricante:

http://www.hy-gain.com/pdffiles/HAM-IV.pdf

Los tornillos son los (1/4 - 20 x 1 1/4) estos son lo valores que constan en mi manual.

Separación 3 pulgadas (o casi), diametro del circulo 5 pulgadas.

Como si se imprime la plantilla podría no salir a tamaño real te incluyo las mediciones sobre la plantilla original.

Añado la medición:

José Manuel, creo que tengo esos tornillos.
¿Cuantos necesitas?.
Es que te lo comes todo.....!!

Entiendo que los del Ham IV no coinciden con los del Prosistel, es así?.

Buenas noches. La idea es quitar el HAM IV y colocar el Prosistel. La placa de arriba es de 1 dedo de grosor, por lo tanto es dificil hacer los nuevos agujeros. Lo más fácil es fabricar una placa que adapte los agujeros actuales de HAM IV a los nuevos agujeros del PST.
La plantilla del manual no me sale a escala.

¿Algún consejo para aprovechar esta placa y hacerla tipo amortiguador para que absorba los esfuerzos?.

Ejemplo:
[img] [/img]

Gracias

Buenas

Tuve un ham IV y pasa hace tiempo a un prosistel 2051d, como bien te han dicho, no coinciden los agujeros para los tornillos de uno a otro, te tocara taladrar o usar esa especíe de placa que tienes, por un lado a medida del ham IV y por el otro a prosistel entiendo .

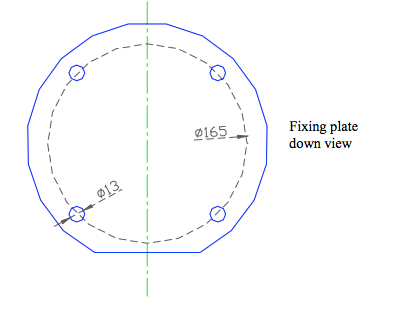

La plantilla para las medidas de prosistel ahí te la han pasado ya, pero si la necesitas pásame tu email y te la mando a tu correo.
Yo no pondría nada de amortiguador como es tu idea, pero si así lo quieres se me ocurre poner una goma (en condiciones ...., de las que no se pudren...) en el espacio entre las 2 placas (a modo de block)
Si quieres podría proporcionarte una

Pd: los tornillos de ham IV el paso no es 13, sería en tal caso el diámetro pero el paso jamás; creo recordar que eran rosca withworth 5/8, aunque no estoy seguro , podría mirarlo en cuanto llegue a casa de vacaciones si y interesa

Salu2

Asi es tal como dice el otro colega, es rosca withworth, buscando un poco lo puedes
encontrar inoxidables, yo al menos se los puse.

Efectivamente la rosca es Withworth y de 1/4 (comprobado en el Manual)

73 y buena suerte

EA3EAE escribió:

Efectivamente la rosca es Withworth y de 1/4 (comprobado en el Manual)

73 y buena suerte

Pues si, son de 1/4 disculpa, pero entonces no entiendo como es que los cuatro que fijan el soporte para mastil-mastil los indica de 5/16 sin creo que van enroscados en los mismo orificios que para fijarlo en la torreta.
