DIPOLO RIGIDO 10 15 20 M

Hola Carlos
Encontré este esquema navegando por la red, que espero te sirva.
Coincide que es la página de un colega de tu misma zona, cosa que te puede venir bien para cualquier duda o aclaración.
Espero sea de tu ayuda
Saludos Ivan

http://web.madritel.es/personales3/tsgnet/dipolo_rotativoHF.htm

Hola a todos.

Carlos, no se de que tipo quieres el dipolo pero si quieres que te diseñe uno tribanda SIN bobinas y con elementos parasitos tipo OpenSleeve me lo dices y te mando el esquema.

Salu2.

Guillermo. EA6XD

Hola Guillermo,

me puedes por favor enviarme el esquema de tu dipolo open sleeve???

muchas gracias

73 Bruno iz1gsr@ure.es ea4epy@orange.es

Hola a todos.

Bruno, ¿Con que grueso de tubo quieres hacer la antena?

Con tubo de 25mm yo creo que es más que suficiente, pero si lo quieres hacer con otra medida de tubo solo tienes que dármela y yo te la calculo.

La medida que necesito saber del tubo es el Radio que tiene o sea la mitad que el diámetro y no te olvides de darme a la altura que va a estar la entena referente a lo que hay debajo, o sea, sea tejado, sea terraza o sea suelo de tierra.

Ya por preguntar, la antena te la calcularé si te parece bien para la zona de SSB, o sea, 14.200 - 21.250 - 28.500 Mhz

Saludos.

Guillermo. EA6XD

Guillermo , calcula con tubo 25 mm . el dipolo lo voy a poner en una terrazza que esta' a 3 mt dal suelo.despues tengo un mastil telescopico que llega a 5 mt (de la terraza)

El radio que puedo disfrutare son 3 mt.

se puedes calcula solo por la zona CW.

Muchas gracia

Bruno

Hola a todos.

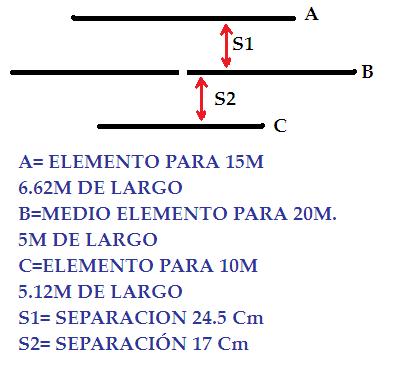

Te expongo por aquí el esquema de una antena dipolo rígido para 10-15-20m y calculada para la zona de CW de cada banda y calculada a una altura de 5m y realizada con tubo de aluminio de 25mm.

Datos antes de hacer la antena:

El elemento al que se le conecta el coaxial es al del centro que es el de 20m.

Los elementos de 10 y 15m son elementos parásitos y NO VAN CONECTADOS A NINGUNA PARTE, y obviamente tienen que estar aislados de todo, o sea, como si estuvieran suspendidos en el aire sin tocar a nada conductor.

Esta antena se puede hacer con un Boom de 50 centímetros y aislando completamente los tres elementos del Boom.

Se pueden poner los elementos verticalmente en paralelo uno encima del otro o horizontalmente en paralelo una al lado del otro.

El funcionamiento en las bandas de 10 y 15m se hace por inducción y debida a su cercanía con el dipolo excitado de 20m.

Es posible poner dos bandas más como 12 y 17m con el mismo sistema de inducción, pero se complica su construcción porque el elemento excitado está literalmente "rodeado" por 4 tubos y esto provoca que haya poco espacio para sujetar el conjunto a un mástil para que se aguante todo.

Las medidas de separación entre elementos se han calculado DE CENTRO A CENTRO DE TUBO, si se modifica esta separación se añadirá o se restará JX a ese elemento.

En principio la antena con las separaciones no tendrá JX por lo que se recomienda ceñirse a las separaciones que aconsejo y se ajustará SOLO con la longitud de los elementos, por tal motivo se aconseja hacer los elementos más largos de lo que deben he ir cortando hasta obtener una baja ROE en cada banda.

Una buena idea es poner en la punta de cada elemento un tramo corto de tubo más estrecho que el de la antena para hacer la punta algo telescópica para poder alargar y acorta si hace falta.

La longitud de los elementos es en base a la altura de la antena en relación al suelo, evidentemente a una altura diferente las medidas final de los elementos serán distintas.

Si por cualquier cosa esta antena se coloca a una altura muy distinta a los 5m para la que está calculada es posible que también se tenga que variar la separación entre elementos para hacer un ajuste "fino" de JX.

Esta misma antena se puede ajustar obviamente para SSB pero las medidas finales de los tubos ya no serán las originales, aunque solo es cuestión de alargar o acortar elementos.

Esto es todo, "de momento". :woohoo: :woohoo: :woohoo: :woohoo:

Guillermo. EA6XD
.
[img size=399] [/img]

Muchas gracias por tu informacion, voy a mirar a ver que me parece, muchas gracias de nuevo, un saludo

Gracias Guillermo por contestar, lo que busco es un dipolo rigido tribanda y bueno pues que no supere los 380 cm de largo por brazo, podria comprarlo es mas facil pero me gustaria hacer uno por la cosa del cacharreo, mi correo es carlosea4yx@gmail.com, por cierto hice la morgain para 40 y 80 segun un esquema tuyo que encontre en internet hace un año y desde luego no la cambio ppor ninguna es fenomena.
Un saludo 73 EA6XD escribió:

Escribió:

Hola a todos.

Carlos, no se de que tipo quieres el dipolo pero si quieres que te diseñe uno tribanda SIN bobinas y con elementos parasitos tipo OpenSleeve me lo dices y te mando el esquema.

Salu2.

Guillermo. EA6XD

MUCHAS GRACIAS A TODOS POR CONTESTAR, DE VERDAD MUCHAS GRACIAS. UN SALUDO DE EA4YX 73

Hola a todos.

Carlos, me alegra mucho que te guste la MORGAIN y que no la cambies por otra, como tu hay muchísima gente que está encantada con la antena, yo el primero.

En cuanto a lo que buscas pues evidentemente lo que te he calculado no te sirve porque tiene más de 380 Cm por brazo, pero como tu as abierto el bote de la MORGAIN entonces....¿Porque no te haces una MORGAIN 10/20m y luego le añades un dipolo simple a modo de bigote de gato para 15m?

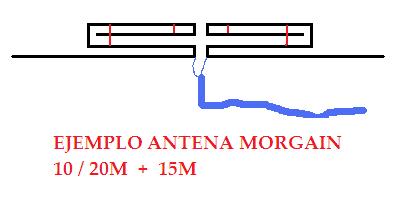

En la imagen de más abajo te muestro como quedaría la MORGAIN tribanda.

Tendrías una MORGAIN para 10 y 20m + un dipolo rígido para 15m solo con un cable coaxial y lo mejor de todo es que cada brazo tendría como máximo +/-331Cm de largo y te cabe perfectamente en tus 380Cm que es lo que si puedes instalar.

¿Te gusta la idea?

Si te gusta la idea te puedo pasar mi última actualización del tutorial de la MORGAIN actualizado a OCTUBRE de este año 2009 que obviamente está muchísimo más ampliado y pulido que el que publiqué en el 2005 y que "pulula" por Internet.

El nuevo tutorial lo tendré listo del todo en pocos días, me faltan dos cosas por añadir y ya lo tendré listo.

Si alguien está interesado en "colgar" el ultimísimo tutorial de la MORGAIN en su página Web para quien quiera se lo pueda descargar, se lo puedo mandar sin problemas, eso si, en unos días y cuando ya lo tenga listo.

Salu2.

Guillermo. EA6XD [img size=399] [/img]

Gracias por la idea de la morgain 20 10 m, enviame si puedes el ultimo tutorial y voy a probar a hacer esta morgain a ver que tal, si te digo la verdad no habia pensado en esta antena para estas bandas, gracias de nuevo Guillermo un saludo

Hola a todos.

Carlos, yo es solo por darte ideas pero una buena idea es ya que la morgain para 10/20m solo tiene 2m y pico por brazo pues que puedes hacer la MORGAIN con tubo de cobre de gas, eso si, el soporte aislado tiene que ser un poco más grande de lo habitual, entonces lo sueldas todo, tubos y codos y con una abrazadera y con un trozo de hilo haces los puentes, cuando esté la antena ajustada marcas donde van los puentes y sueldas ahí un trozo de cobre a modo de puente, luego haces el dipolo de 15m y lo conectas a modo de bigote de gato, ajustas la longitud y listo, un dipolo rígido para 10-15-20m SIN BOBINAS y con un muy buen rendimiento.

El tutorial te lo mando tan pronto lo tenga pulido ya que faltan dos detalles por pulir, pero en cuanto lo tenga listo te lo mando a tu dirección de correo.

Salu2.

Guillermo. EA6XD

Buenos dias Guillermo, gracias por la info.

Me parece tambien la idea de la morgain 10/20 que mide solo 2m por brazo.

terminada la obra te comentere'

un saludo 73 Bruno

Gracias Gillermo por toda tu informacion, me pondre manos a la obra.
Perdona por no responderte a tiempo pero la informatica a veces suele fallar, gracias de nuevo. Un saludo.EA6XD escribió:

Escribió:

Hola a todos.

Carlos, yo es solo por darte ideas pero una buena idea es ya que la morgain para 10/20m solo tiene 2m y pico por brazo pues que puedes hacer la MORGAIN con tubo de cobre de gas, eso si, el soporte aislado tiene que ser un poco más grande de lo habitual, entonces lo sueldas todo, tubos y codos y con una abrazadera y con un trozo de hilo haces los puentes, cuando esté la antena ajustada marcas donde van los puentes y sueldas ahí un trozo de cobre a modo de puente, luego haces el dipolo de 15m y lo conectas a modo de bigote de gato, ajustas la longitud y listo, un dipolo rígido para 10-15-20m SIN BOBINAS y con un muy buen rendimiento.

El tutorial te lo mando tan pronto lo tenga pulido ya que faltan dos detalles por pulir, pero en cuanto lo tenga listo te lo mando a tu dirección de correo.

Salu2.

Guillermo. EA6XD

Hola a todos.

Carlos, EA4YX, ya te he mandado, como ya comenté que haría cuando lo tuviera listo, el último tutorial sobre la antena MORGAIN actualizado a este mes de ocubre de este año.

Espero sea de tu agrado.

En cuanto lo recibas dime cosas por aquí.

Mantenme informado de tus progresos con la MORGAIN.

73...

Guillermo. EA6XD

todavia no la he empezado pero cuando la tenga hecha te digo algo, en funcionando como la que tengo de 40 y 80 me conformo (no la cambio por ninguna va de maravilla) un saludo Guillermo

HOLA GUILERMO,PRIMERO FELICITARTE POR TU APORTACION AL FORO,ENTRE TUS COMENTARIOS Y TU ANTIGUO TUTORIAL QUE LO BAJÉ HACE TIEMPO ME HE DECIDIDO A MONTAR LA TRIBANDA 20-10-15 CON TUBO DE COBRE, ME GUSTARIA ME ENVIASES EL NUEVO TUTORIAL Y QUIZAS ALGUN COMENTARIO DE LA PARTE CENTRAL, QUE ES LO MAS DELICADO, AUNQUE YA TENGO ALGUNA IDEA.
MI CORREO: rbootello1@yahoo.es muchas gracias

73
ea7bfj Regino

Hola a todos.

Regino, ya te he mandado el último tutorial de la MORGAIN actualizado a este mes de octubre.

En el mismo correo te he dado una explicación de lo de la parte central.

En cuanto lo recibas dame OK y sabré que te ha llegado.

Guillermo. EA6XD

Hola Guillermo si me puedes pasar el manual te lo agradezco

eb1fvq@tuvigo.com

Salu2
