dado de hormigon

Hola rafael

yo le pondria unas cartelas, como minimo 3
así como unos vientos,
te dejo una foto de mi instalación para que saques una idea

saludos

ok lleva 2 hierros de 50cm introducidos en lam base de la chimenea y tambien lleva 3 vientos con aislantes ceramicos. saludos.gracias por tu comentario.
puse las fotos por que no pare de buscar imagenes y no habia muchas para orientarme asin que espero que podamos ser de ayuda para algunos compañeros como nosotros que no tenemos castillete ni cosas asin.

En pro a la ayuda a otros compañeros, me sumo a vosotros dejando el enlace de como realicé la instalación de mi torre y su correspondiente dado de hormigón

http://ea8dd.blogspot.com/2008/06/instalaccin-de-mi-torre-televes.html

Saludos y feliz 2011

Creo recordar que era obligatorio que la altura del dado de hormigon debia ser la misma o mayor que las dos anchuras. Y veo las primeras fotografias un dado muy bajo y que no esta agarrado al suelo. Al ser abatible es mas peligroso que se mueva por la fuerza lateral.

ok ea8dd vi tu instalacion y me gusto mucho y copie lo de agarralo a la pared y asin lo hice esta a la base de la chimenea. y teniendo siempre engrasadas las bisgras , seguro que no abra pegas, esta claro q no voy a poner una 12 elementos

Si el dado de hormigón no está "anclado" a una estructura y sólo está puesto en el suelo sin más, creo que no te va ser de mucha ayuda, con el tiempo, el viento y demás se acabará moviendo.

Eso sí, tendrás un mástil anclado a un dado de hormigón si lo has echo por eso ya me callo... pero si buscas firmeza, no lo conseguirás hasta que ese dado esté anclado a una estructura interna.

Si te fijas en la instalación de Dani, EA8DD el dado está relleno de un armazón de hierro, y éste a su vez anclado a la pared... (muy buena la instalación Dani...)

73s

ok gracias por tu aporte e informacion. como comente tiene 2 gabillas de 2cm y 50cm de largo sujeto a la chimenea abajo tiene una plancha de hierro de 50 x 40. lo unico que me pidieron los vecinos es que no tocara la tela y como nunca se meten en mis cosas. pues creo que ha sido la mejor solucion. seguro que si seguimos aportando aprenderemos todos. saludos

EA7IHC escribió:

hola a todos, como no me aconsejan montar yaguis en una chimenea (schunt) pues me decidi por hacere un dado de hormigon de 56x 40 x 24 de alto (segun los planos por ay pasa una pared)pero de todas formas no creo q pese mucho. y tampoco pondre mucho peso en antenas. ay pongo unas fotillos

Yo habría dado mayor altura a tu dado ya que 24 cm no dan una firmeza lo suficientemente estable como para montar un mástil y más siendo abatible, te puede lebantar la base, es decir, romper el hormigonado por falta de material en el dado, de ahí que sea recomendable la misma altura que anchura a ser posible y en tu caso tienes la mitad de altura que de anchura.

Además comentas el tema de la tela, yo el paso lo tengo a una altura por ese mismo tema, ten en cuenta que normalmente las telas las colocan a una altura sobre los 20-25 cm de altura por lo que en tu caso, esperemos que no, podrías haber taladrado dicha tela.

Si te fijas, la mía no tiene los 50 cm de altura que tiene de ancho pero si tiene altura suficiente como para que la estructura hormigonada no se resquebraje y rompa.

Si puedes, yo lo modificaría y me aseguraría de que quedara lo sufucientemente firme para evitar problemas futuros.

saludos

ok etonces la sujeccion a la base de la chimenea no vale ? pense que valia para no desplazarse lateralmente y con el tema de abatirla si esta suficientemente engrasada no deveria de haber pegas no? la altura del mastil es 8m en un azotea no transitable. era esto o quitarlo todo. espero poder seguir haciendo radio, si se parte po le meto uno de 1m x 1m jajaj lomalo que le caiga a mi vecino en la cabeza jajaj. menos mal que me ayudara el ,como me ha ayudado en este. saludos y gracias por el comentario.
la tela no ha sido taladrada ya que la vimos por debajo , este vecino es arbañil y me lo comento.
esta informacion le puede quitar muchos disjustos a algunos de nosotros ojo con la tela .

Creo que estais mezclando cosas.

El dado de hormigon al que se hace mencion en las memorias (antes al menos traian una hoja de recomendaciones), era de un minimo de 30x30x30cm, eso contando con haber realizado obra para picado el suelo, llegar a la ferralla de una viga, o en su caso embeber unos pernos dentro del agujero y que asomasen lo justo para atornillar lo que fuera encima.

Del agujero, se rellena de hormigon, no vale masa (cemento y arena), ni vale rellenar con ladrillos, hasta que sobresalga el dado, por encima del tejado, obviamente habra que realizar algun pequeño encofrado para que el hormigon haga la forma del dado. Tampoco sirve cementos de fraguado rapido, ni cemento blanco, ni cemento cola, debe ser hormigon (cemento, arena y gijo (piedra fina)).

Eso para realizar el dado que pedian antes y supongo que seguiran pidiendo, este dado era obligatorio para colocar torretas.

Lo que veo que hay en la instalacion de EA7IHC es un dado, sin afianzar al suelo, que solo sirve de contrapeso, lo que realmente sujetaria el mastil para que no se desplace horizontalmente, seria ese amarre que dice tiene a la chimenea. Si no has realizado agujero al tejado, el dado solo te sirve para tener peso al pie del mastil.

En la instalacion del EC1, los vientos cargan su fuerza sobre el dado, lo cual no debe ser nada bueno, los vientos deben servir para repartir la carga al viento y no concentrarla todo en un solo punto.

Aunque si os han aceptado la memoria presentada a Teleco, ya se sabe, lo que Dios da, San Pedro se lo bendiga.

Hola a todos,

Con objeto de aportar ideas, os muestro la mía.

En un principio mi 1ª torreta fue soportada en su base por un enorme dado de hormigón suelto en la terraza, esto sí, bajo ella uno de los muros principales. Pero todo evoluciona, el radioaficionado, sus antenas y también lo hizo la vivienda.

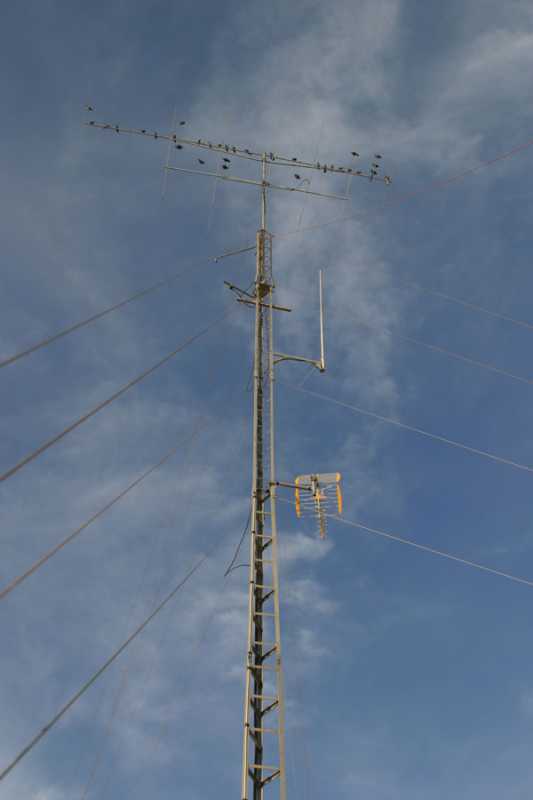

Esta otra, mi actual y segunda torreta tiene unos 14mts de altura, soportada con el hormigón integrado desde el forjado de la casa y arriostrada por 16 vientos. Cuando sopla el viento, incluso a poca velocidad, es muy normal que se produzcan vibraciones audibles por casi todo el interior de la vivienda, cosa que ocurría con mi anterior torreta, volviéndose un poco incómoda esta afición mía para el resto de residentes de la casa, mi familia.

Es por ello diseñé este modelo y le llamé ‘Base Tipo Sándwich’ o ‘Base Flotante’, que consiste en tener aislada la torre en su base del resto de la estructura de la casa. Está formado por dos placas de acero de 1.5cm de grosor, una es la base de la torre y la otra está fijada a la estructura de la vivienda por 4 gruesos tornillos. Ambas placas están separadas por unos silemblock de gran tamaño que adquirí en un comercio de repuestos de camiones, creo que son soportes de los motores y existen de muchos tamaños.

Aquí en esta web, a titulo de ejemplo, podéis ver muchos modelos. http://www.silemblock.com/

Y también un PDF técnicos;
http://www.silemblock.com/resources/LOSAS+REGISTRABLES+silemblock.pdf
http://www.silemblock.com/resources/Silemblock+suelos+flotantes.pdf

Disculpad el aspecto de la base de la torre, es la zona que peor aspecto presenta al estar algo oxidada con tanta lluvia en este invierno. Ya le toca un repintado, espero poder hacerlo luego al final de la primavera y quizás con suerte la próxima vez pesente un mejor aspecto.

Saludos EA7HV.

MUY BUENA COMO EL MOTOR DE UN COCHE O TUBO DE ESCAPES. TE FELICITO POR TU INSTALACION. LO MIO ES PARA PEQUEÑA INSTALACION Y 8M DE MASTIL . MEJOR ESTO Q NADA SALUDOS.

EA7HV.-

Hola a todos.
Yo no veo en tu instalación la base de la torre (taco de hormigón). Es lo 1º que pide Teleco en el proyecto. Una base de hormigón y de un tamaño determinado con unas medidas mínimas. Yo en su día también arriba de la caseta del ascensor por no empezar con cemento e historias el taladrar y meter unos buenos tacos metálicos. Pero el instalador ni de coña. No firmaba ningún boletín si no se cumplían con exactitud todas las indicaciones de la administración al respecto. No se no me hagas caso. Pero me ha llamado la atención viendo las fotos.

Saludos. 73! EA5WO

EA5WO escribió:

EA7HV.-

Hola a todos.
Yo no veo en tu instalación la base de la torre (taco de hormigón). Es lo 1º que pide Teleco en el proyecto. Una base de hormigón y de un tamaño determinado con unas medidas mínimas. Yo en su día también arriba de la caseta del ascensor por no empezar con cemento e historias el taladrar y meter unos buenos tacos metálicos. Pero el instalador ni de coña. No firmaba ningún boletín si no se cumplían con exactitud todas las indicaciones de la administración al respecto. No se no me hagas caso. Pero me ha llamado la atención viendo las fotos.

Saludos. 73! EA5WO

Es imposible ver ahora dicha base ya terminada la casa.

Tal como dije el hormigón está integrado en el forjado de la vivienda. Como no dispongo fotos de su fabricación solo podría realizar un croquis para poder mostrarlo y comprenderlo. Ya han pasado 12 años que tengo este montaje, intacto, sin rajas ni goteras en casa. Teleco, hoy después de tantos años, es quien menos me preocupa.

El susodicho forjado, de hormigón y acero, se encuentra entre dos de las viguetas centrales de la casa, partiendo desde la cara inferior de las viguetas hasta justo antes unos centímetros de las losetas que veis de la terraza. Luego el hormigón recubre por encima de éstas viguetas unos 30cm más, es decir, las pendientes también han formado parte de este hormigonado y cálculo que el total puede rondar los 50cm de altura y de expansión sobre 1mts de anchura. De la estructura metálica contenida en el forjado parten los 4 tornillos de gran tamaño que estos si son visibles y que sujetan la primera placa.

Lo mismo, en cuanto pueda realizo un croquis a mano alzada para su mayor comprensión.

Saludos

¿Que tipo de torreta es?, ya que no habia visto ninguna con angulo en lugar de tubo.

La torreta es del tipo eléctrica y de fabricación artesanal, el tramo original o base tiene 7mts en una sola pieza. El resto, 3 cuerpos más los fabrique yo partiendo de lo que ya tenía, 2.5mts + 2.5mts + 2mts (puntera rotor). En total suman 14mts de alto. Este es el motivo de aislar la casa de las vibraciones de la torre. Aunque no soy un profesional fabricando torretas, la idea me quedo bastante bien y económica. El único inconveniente es tener que repintarla cada 6/7 años, y por supuesto también lo va hacer 'el menda'.

Podéis ver algunas fotos más de ella en http://www.qrz.com/db/ea7hv

Para EC1DLH.

Yo te pregunto, Teleco te lo ha aceptado tu instalacion?
No creo que aguanta mucho viento,la structura metalica donde estan cojidos los vientos no es suficiente,se van a torcer las barras de hieros,si solo tiene una vertical ahun.
un saludo.

hola

lo que yo tengo es un pilar de 1,8 metros de altura que sale desde la
plata de abajo, y la antena es un vertical de 7 metros
las barras que sujetan los vientos es de tubo de 30x30mm y estan
soldados a los cuatro angulos de 40x40mm que estan en las esquinas del pilar
y estos cuatro angulos estan soldados a 2 placas de acero
de 40x40cm x 30mm de espesor
si pusiera 3 vientos podria ser que doblaran las barras pero con 4 vientos
es mucho mas dificil
la instalacion ya tiene 5 años pero cuando presente la memoria la tenia con una antena diamond cp6, despues la cambie (no trabajaba bien) y coloque esta

un saludo

Hola saludos aqui os pongo una foto de la que yo hize para mi torre
en la azotea tuvimos que levantar unas cuantas lozas y descubrir hasta que llegamos a la arcena y soldamos la estuctura de hierro con gavillas de 16mm a dicha estructura depues me hicieron 4 agujeros en la pared y metieron las gavillas tambien en ella
el bloque de hormigon es de 80x80x30 ctms,
y bueno despues de entregar la memoria y autorizarlo tuve una inspeccion y sin problemas , menos mal

un saludo
paco
