He montado un QCX mini que tiene una autoscilación en audio. Todo lo demás está bien incluido el micrprocesador. Cuando conecto el QCX sale un tono de audio fijo e independiente del potenciómetro de volumen.
He visitado el foro de QCX y esta avería está descrita. Parece lo más probable que el amplificador operacional IC9, un OPA2277 sea defectuoso (calidad china), al parecer cambiando el IC9 se resuelve el problema, no he revisado las tensiones en las patillas y la alimentación, pero por los comentarios del foro la primera prueba sería sustituir el componente.
El problema es que estos componentes son SMD tan pequeños como una garrapata de ocho patas y no tengo ninguna posibilidad de sustituirlo, no tengo pulso, vista ni soldador de aire. Es posible que reclamando me den alguna solución desde QRP Labs aunque por las características de un kit y su precio probablemente no atiendan reclamaciones, por otra parte no se dónde hacerlas.
La verdad es que tengo interés en que el cacharro funcione pues se lo he prometido a un activador de SOTA quizá alguien conoce dónde podrían reemplazar el OPA2277 (de pago razonable) que, por otra parte, es un componente bastante común.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
Hola Enio,
En las tiendas donde liberan y reparan teléfonos móviles, regentadas generalmente por pakistaníes, suelen tener medios y una habilidad sorprendente para sustituir componentes SMD tipo “ciempiés”.
Llevándoles un OPA2277 nuevo e indicándoles cual deben sustituir en la placa de CI del equipo, puede ser una solución a tu problema.
¡Suerte!
73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"
en el esquema no veo el circuito de alimentacion del OPA2277,ni de ningun otro,V+=pata 8,segun datasheet, mira si alli lleva electrolitico a masa ,sino se desacopla la alimentacion justo en la patilla autooscilan que es un contento,igual viene por ahi.un saludo
EB3DYO.
FRANCISCO.
Enio, te mando un correo privado al respecto.
**************
En el foro americano en el que estuve, algunos de ellos se quejaban de ese u otro OPAMP y los reparaban (están lejos de Turquía). Hay Youtube(s) al respecto.
Un colega amigo, de EA, lo resolvió pidiéndole uno y cambiándolo. A mi no sé que me pasaba en el mío. Parece que otras cosas (o quizás también).
Yo lo mandé a QRP-Labs y lo tengo ya en mi poder funcionando perfectamente, como era de esperar en estos QCX. Fenomenal. Y da más chicha que los anteriores, poco más. Algunos americanos que han montado el de 20 m lo hacen funcionar en 30 m por el morro y otros incluso lo han cambiado de banda porque sí. Los americanos que como son, digo.

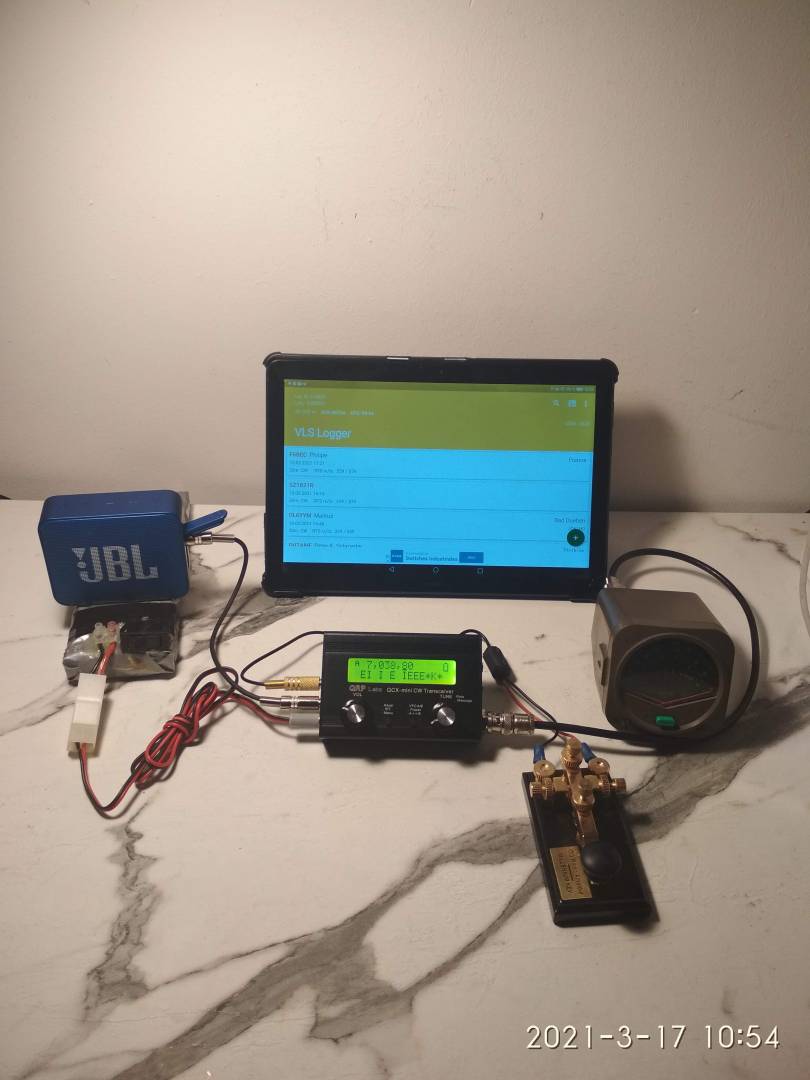

Eso es. Además me tiré el moco bien tirado con la foto de abajo en un Facebook de Shacks donde cuidado lo que se ve. 🤣
.
73. Diego
Gracias Ernesto, es una posibilidad quizá la mejor solución. En el foro de montadores refiriéndose al mismo problema (otros dos usuarios más) se resolvió cambiando el CI. Indicaban la revisión de R34 y R35 para revisar la alimentación.
En cuanto coja un poco de ánimo me pondré a revisar las tensiones. ICº19A es componente del filtro de CW y IC19B la tensión de IC19B viene a través de R35.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
Enio, el colega al que también se le fue un OPAMP me dice que compró un puñado y cambió el suyo y que si quieres uno, lo tiene. Ya no digo más. Saludos
73. Diego
