¿Cuál es la mejor manera de conmutar el sonido de varios equipos de radio?

Buenas noches, yo he estado buscando para hacer algo similar, tanto con altavoces como con el micro, para tener un solo micro para los equipos de 2m, CB.... y buscando he encontrado esto:

https://rover.ebay.com/rover/0/0/0?mpre=https%3A%2F%2Fwww.ebay.es%2Fulk%2Fitm%2F153950834482

hace falta una caja y un poco de trabajo de mecanizado, pero lo bueno es que posiblemente puedas adaptarlo al interior de un altavoz...

espero te sirva,

saludos!

Pues sí, Eduardo, la solución sería una "mesa" de mezclas, yo tengo una minúscula, con pila y antigua y muy sencilla que te la presto para que hagas pruebas, tamaño palma de la mano. Yo no la uso para eso. Me regalaban una profesional, hace unos años, porque "fallaba" pero no me cabía en el Ford fiesta que tenía entonces y le dije al del estudio que no. Ya ves. Enoooorme.

Pero tanto en la UME* como en Ebay y tal, las he visto sencillitas y baratas.

(*) Unión Musical Española.

Mira:

https://www.ebay.es/itm/353095663331

Hola este invento lo tengo desde hace ya unos dos años y sin problema,............... saca la idea de aqui y lo demas te lo haces con unos reles.

saludos

Eduardo, yo tengo una mezcladora de micrófonos del tamaño de una cajetilla de tabaco. Cuatro entradas y una salida, potenciómetros para cada entrada. Nada de efectos. Tal vez se te queda corta, no se si existe modelo con más entradas. Behringer micromix mx400

Por ahí va la cosa. A ver qué realmente, necesita Eduardo.

Buenas de nuevo.

Lo primero agradeceros el interés a los que os habéis acercado a leer este hilo y sobre todo a los que habéis aportado.

[EA6AKN]

Me parece buena idea, sobre todo para cacharrear. Mi excusa es que no tengo mucho tiempo para hacerlo    😉  aunque la verdad es que quisiera algo más profesional y así ir a tiro hecho. Sin embargo estoy seguro que a más de uno le vendrá bien.

[EA1CN]

  gracias por estar atento y tus aportes de la experiencia que son siempre bienvenidos.

[EB8BRZ]

Me ha parecido muy interesante tu caja de conmutadores. ¿Tienes algún esquema y/o fotos de la parte trasera e interior? No todos estamos "muy duchos" en electrónica aplicada y podría servir a muchos, tal vez  a mí incluido para ir a tiro hecho con los materiales y conexionado.

[EA4DAU]

Gracias por tu aporte, en realidad es eso lo que  estoy buscando, aunque con más canales. La solución es sencilla y barata y también se trata de eso. Entiendo que si lo recomiendas es porque da la calidad suficiente.

Siguiendo lo que has aportado, he estado todo el día mirando páginas de  amplificadores de auriculares con mezcla de canales. Como toda área es un universo a explorar y hay miles de opciones. He revisado innumerables vídeos, foros, modelos diferentes, ...

y lo más parecido que he visto algo superior al micromix mx400 de Behringer que indicas ha sido el Ammon AM 228. Lo he visto e Alliexpress por 23 €  y es probable que sea el modelo que finalmente escoja ya que puede mezclar 8 canales en Mono o bien 4 en Stereo. El link es el siguiente:

https://es.aliexpress.com/item/32917329635.html?spm=a219c.12057483.0.0.d78d6f5dFMGT7T

73 de Eduardo - EA2AQH

@ea2aqh

Perfecto. Ese es muy similar, pero mucho, al que yo tengo en SG. Me parece que va a apilas y alimentador.

En cualquier caso, resuelto. Te sugiero jacks de - buena- calidad, metálicos.

73

solo un dato ,la salida de audio de cada equipo que vaya a mesa de mezcla o conmutacion por reles debe ser la trasera de salida de audio ,normalmente salida para datos ,no usar salida del altavoz,a menos que se cargue con una resistencia de 8 a 10 ohms para que tenga siempre carga,con mesa de mezcla no tiene ampli incluido para altavoz, tiene solo potencia suficiente para auriculares,un saludo

En mi caso, la salida de la mesa la llevo a la entrada auxiliar de la tarjeta de sonido principal del pc. Así puedo jugar también con reproducción de música y resto de aplicaciones

Publicado por: @ea2aqh



y lo más parecido que he visto algo superior al micromix mx400 de Behringer que indicas ha sido el Ammon AM 228. Lo he visto e Alliexpress por 23 €  y es probable que sea el modelo que finalmente escoja ya que puede mezclar 8 canales en Mono o bien 4 en Stereo. El link es el siguiente:



https://es.aliexpress.com/item/32917329635.html?spm=a219c.12057483.0.0.d78d6f5dFMGT7T













por lo que he estado mirando, te puede servir perfectamente. Ademas, puedes jugar con la ventaja de poner equipos hf en canal A y v/uhf en canal B, escuchando por cada oído un tipo de banda.

Puede ser buena solución. Yo la toma de sonido de los equipos la hago de la salida de cascos de cada uno, de ahí al mezclador----pc--- altavoces y normalmente tengo siempre auriculares.

La behringer es mezclador de micrófonos puro y duro, entrada y salida mono. Suficiente normalmente, a no ser que tengas un equipo con receptor doble (la FT-1000 mp, por ejemplo, con lo que la escucha dual la pierdes. En tu caso, con la ammon am228 podrias utilizar un solo canal A/B para esa materia.

Ya comentaras resultados.

Hola de nuevo.

Si no se avería y funciona bien, creo que es lo que estaba buscando por precio, sencillez y facilidad en el manejo.

Gracias a todos.

73 de Eduardo - EA2AQH

Hola Eduardo, no sé , si esto podría ser útil.

Entiendo que tener dos radios, puede ser lo más común.. si piensas en tener 4 0 5 radios.. ya necesitarías algo más grande.

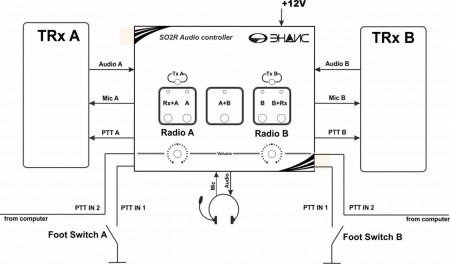

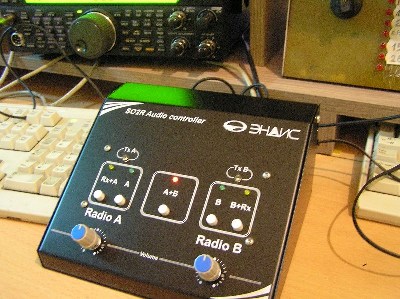

Con este modulo, controlas audio y micrófono, Dos radios un Operador.

Un cordial saludo 73, Josep

Hola Josep, gracias por tu aportación.

Por lo que veo es una consola a la que conectar los micrófonos y auriculares de dos equipos. En mi caso son más equipos por lo que la "jaula de grillos" es divertida. Por otro lado, está el problema de conmutar el micro a varios equipos que EB8BRZ ha solucionado tal y como explica en su video.

Para conmutar los micrófonos y usar uno sólo, pensé en aprovechar esta solución:

https://www.manomano.es/p/bematik-conmutador-manual-de-rj45-de-4-puertos-13591625

No los he visto de más posiciones pero te evitas el trabajo de tener que construir uno. Solamente es necesario hacer latiguillos de conversión de clavija circular a "tipo ethernet", en caso de que el equipo no tenga directamente RJ-45.

Sin embargo, lo ideal siguiendo el hilo sería tener un conmutador de 8 posiciones, al igual que la "mesa de mezclas". Sin embargo, no lo encontré ya construido por ningún lado.

73 de Eduardo - EA2AQH

@ea2aqh Buenas noches, en la linea de eso te diria que localizases un antiguo conmutador serie de los que llevan conectores DB25 en la parte trasera, de esa manera y utilizando solo 4 circuitos de los 25 disponibles  (Mic, Mic GND, PTT y PTT Gnd) estoy yo conmutando 4 equipos con un solo mic y disponiendo mediante un par de RCA de poder realizar el PTT manual o con un pedal. Ademas incluso puedes encontrar  alguno de mas de 4 puertos.

Podrias tambien conmutar el audio de los 4 equipos dado que te quedan muchos circuitos libres para usar para otras cosas aunque yo te comento que el audio lo tengo en una mesa de mezclas que incluso tiene equalización y posibilidad de grabación /reproducción a un Ipod (se encuentran a buen precio en el mercado de segunda mano), sin ser necesario tanta sofisticación la ventaja de la mesa es que te permite escuchar simultanemente varios equipos incluso con diferente nivel de señal.

Saludos.

Hola Eduardo.

Yo al final lo solucioné con un amplificador que hice con 5 entradas de altavoz independientes, con el volumen independiente y una salida de un solo altavoz de 15 watts, en el mismo amplificador deje una salida de auriculares que la puedo conmutar con cada uno de los equipos o con la salida mezclada de todos, es decir que puedo escuchar por el altavoz un equipo o todos y por el auricular también ( volumen independiente altavoz o auriculares ).

Interruptores que anulan el audio de cada canal y un ajuste con led para evitar el exceso de volumen de cada equipo ( se puede ajustar por separado )..

En vez de potenciometros puse por cada canal un pulsador up y otro down con un integrado por canal de esta manera evito roces y desgastes de potenciometros.

Tambien un vumetro de 5 leds en la salida para el nivel de audio.

Como amplificador puse un Cebek E-11 que se alimenta a 15

Vcc ( con 12Vcc da 15 Watts aprox. )

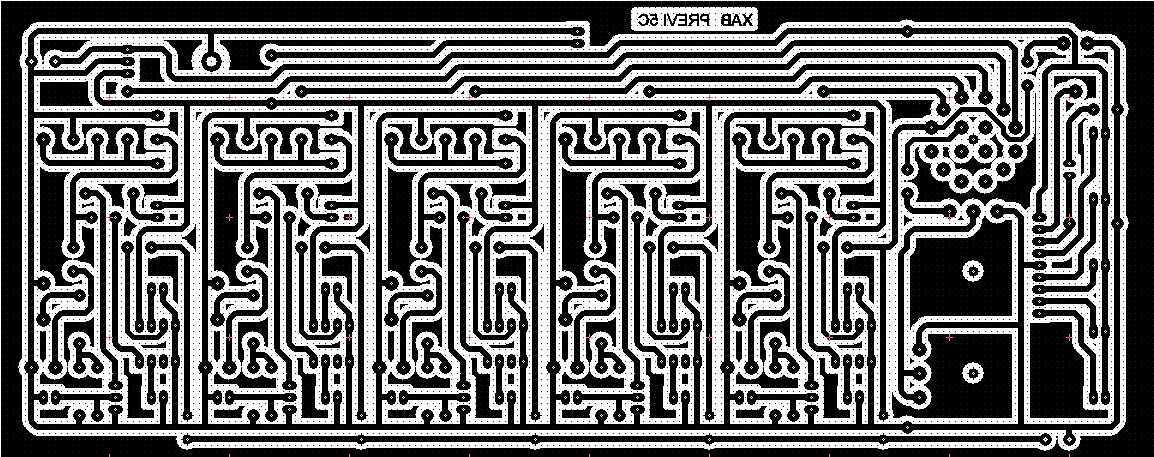

Cuelgo la protoboard para que te hagas una idea.

  Un saludo.

Xavier EA3HIM

@ea1m

Gracias por tu aportación. Es parecido a lo que he indicado un poco más arriba, ya que me hice con un conmutador DB9 de cuatro posiciones. Entiendo que es lo mismo que tú comentas, aunque sobran menos pines en este caso y te agradezco que lo digas porque entiendo que te funciona bien, cosa que yo aún no he probado.

Otro conmutador interesante que he encontrado "googleando" es éste:

https://cablematic.com/es/productos/conmutador-kvm-de-vga-ps2-de-4-puertos-para-teclado-raton-y-pantalla-SW022/?cr=EUR&ct=ES&gclid=CjwKCAjwxev3BRBBEiwAiB_PWNDa4cij9fT3oY8f6YvtAZHRzs4lrGjXPhrB9i-E3yyHryNhSAno1xoCcXwQAvD_BwE

Son también cuatro posiciones pero son muchas las salidas conmutadas por lo que supongo que también se puede usar para conmutar el audio.

En caso de conmutar más posiciones mediante selector manual no he encontrado más, lo máximo que he visto son cuatro posiciones.

Mediante conmutación electrónica he encontrado esto, que tiene 8 posiciones:

https://es.aliexpress.com/item/33057365756.html?aff_platform=aaf&sk=AYNZbMb&aff_trace_key=1585886a56d746068d883ed138900df5-1593528808064-07152-AYNZbMb&dp=a.dupa.me&terminal_id=9206dda01274482f9b25705d256319a0&tmLog=new_Detail&aff_request_id=1585886a56d746068d883ed138900df5-1593528808064-07152-AYNZbMb

Sin embargo, me surge la duda de si se puede adaptar a los micrófonos que usamos mediante la correspondiente adaptación de los conectores.

.

@ea3him

Me parece muy interesante pero para serte honesto se me escapa un poco de mis habilidades aunque seguro que alguna persona que nos lee le vendrá muy bien. Por tanto, si lo puedes ampliar seguro que te lo agradecerán.

73 de Eduardo - EA2AQH

@ea2aqh Bueno yo tengo esto y conecto el audio de mis dos ordenadores con cuatro equipos para hacer digitales y tambien 4 tnc aparte de 4 microfonos con el equipo que quiera, claro con varias cajas, ademas la salida como son tres tengo entrada salida y ptt y sin problemas.

https://www.amazon.com/Switch-Selector-Housing-Switcher-Analog/dp/B01ELDNKMG/ref=sr_1_2?c=ts&dchild=1&keywords=Audio+%26+Video+Selector+Boxes&qid=1603115764&refinements=p_n_feature_keywords_two_browse-bin%3A6909321011&sr=8-2&ts_id=172546

En una caja pongo por la parte trasera tantos conectores hembra mono como equipos tengo, ahí conecto la salida de auriculares de cada equipo. Por delante otros tantos interruptores, uno para cada equipo. De esa caja, una salida para los auriculares que uso. Sólo tengo que accionar el interruptor del equipo que quiero oir y desconectar el resto. Pero también puedo oír dos o más equipos a la vez, -follón acústico- dependiendo de la posición del interruptor Precio total, unos 15 eurillos. Lo tengo hace tropecientos años. 73 José Luis
