CUADRO CON CARGA LINEAL PARA 40 METROS

HOLA,Carlos yo empezaría con el excitado SOLO,es decir saca los directores y reflector y busca la resonancia xc=0 pasando de la impedancia ,y una vez tienes resonancia del cuadro coloca los directores con el tanto por cien que da la formula de menos, en los directores, y de mas en el reflector,pero siempre a partir del cuadro resonante, no intentes ajustarla toda a la vez ,no lo conseguiras,un saludo EB3DYO FRANCISCO

EB3DYO escribió:

HOLA,Carlos yo empezaría con el excitado SOLO,es decir saca los directores y reflector y busca la resonancia xc=0 pasando de la impedancia ,y una vez tienes resonancia del cuadro coloca los directores con el tanto por cien que da la formula de menos, en los directores, y de mas en el reflector,pero siempre a partir del cuadro resonante, no intentes ajustarla toda a la vez ,no lo conseguiras,un saludo EB3DYO FRANCISCO

Hola Francisco. Como expliqué, es que ni siquiera consigo ajustar el excitado. Todavía no he cortado nada más. A ver si me pongo ahora un rato a ver que pasa.
Muchas gracias por tu interés. No hay como contar con la experiencia de los que tienen estas antenas.

73s

Carlos EA7HLU

Hola,

Carlos, ni molestia ni nada. No hay ningún problema.

Yo creo que algo estás haciendo mal ya que ese diseño, el de la calculadora, lo han hecho muchos colegas, en diferentes bandas, y suele salir a la primera o ajustando un poco.
Pero esos valores que tu dices... no es normal.

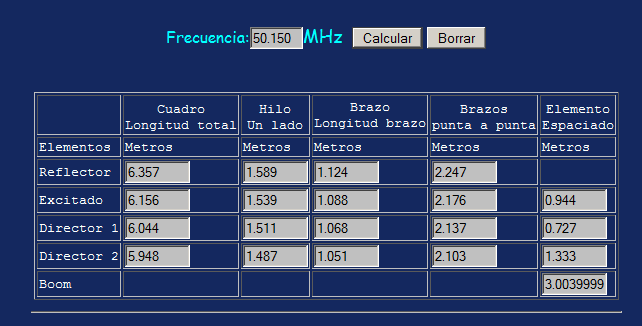

Esas son las medidas para 50.150 MHz
Si es cable con funda, puedes cortar esas medidas exactas, ya que va a sobrar.
Si es cable sin funda, y haces las cosas "finas", puedes cortar algo de más y luego medir al milímetro para soldar y conectar.

Tendría que salir a la primera o casi. Resonando muy cerca de donde se ha diseñado.

A todo esto, ¿Que balun estás usando?
Ya que necesitas un balun. Como es monobanda puedes usar el de I4BBE.

73, Máximo - EA1DDO

Hola de nuevo.

Como aun no he conseguido los tubos de fibra de vidrio para reformar los cuadros de 40 metros me he puesto a añadir 6 elementos para 50 mhz en el mismo boom a ver que resultados da.

saludos
EC1AJL
