Cristal de 36,1 Mhz. Ts930

El Nano en principio con el ajuste al Max en el osciloscopio, ofrece esto.

parece que la resonancia este en la parte de 46mhz,que es donde realmente cruza la linea central de jx=0,si con la ferrita no baja sospecha del conde de sintonia, miralo tambien en posicion swr alli coincidira con los 46Mhz,un saludo

estaria sobre el 4 armonico y no en el tercero

Hola Francisco, gracias por tu ayuda , solucionado el tema del oscilador. Ahora detecto que la RX y TX es muy baja , echaré un vistazo a ver qué veo. La salida del oscilador es adecuada según el manual. Buscaré a ver qué ocurre.

Gracias de nuevo .

Un saludo 73.

Agustín

Hola Agustin, cual ha sido la solución? Por favor, coméntala. Gracias.

JuanJo

Algunos tenemos que aprender.

en #400347 ya dice lo que hizo y modifico.un saludo

Gracias Francisco, pensaba que había hecho alguna cosa más, parecía una solución no terminada.. Eso ya lo leí.

Saludos cordiales

Hola  buenas noches , bueno pues la verdad es que pensé que había solucionado el problema , pero el equipo recibe muy bajo y apenas saca potencia. El problema es que el nivel del oscilador es muy bajo. Me equivoqué al ver los niveles que da el manual de servicio y comenté a Francisco que los niveles eran adecuados , pero no me fijé en qué lo expresa en 0,200VRms más o menos y yo intérprete mv. He inyectado una señal superior con un generador y parece mejorar bastante tanto en TX como en Rx.

Hasta ahí he llegado.

Habrá que seguir mirando

Al quitar la resistencia de 560 ohmios que está junto al cristal el oscilador empezó a funcionar. Pero parece que el nivel no es el adecuado.

Un saludo

Esta claro que esa resistencia estaba ahí de origen y funcionaba. Imagino que a causa del deterioro del cristal o el condensador  de la bobina pues no oscilaba y de esta manera oscila. Ahora es ver cómo conseguir un nivel mas alto.

Un saludo

mira la bobina y su conde,el vna indica que esta muy por encima de 36Mhz,igual oscila pero por falta de resonancia en la salida no da nivel,a seguir con las pruebas .un saludo

Podrías hacerte un oscilador a esa frecuencia con un LTC1799

https://www.analog.com/media/en/technical-documentation/data-sheets/ltc1799.pdf

un saludo

O un vco de estos

He encontrado esto en AliExpress: ¡Ayúdame a escoger!
6,22€ | DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C generador de reloj módulo de placa de ruptura generador de señal reloj 8KHz-160MHz
https://a.aliexpress.com/_EwtazN6

73

Buenos días gracias por la información , voy a intentar mediante algún condensador el bajar la resonancia de la bobina a su frecuencia tal y como me aconsejo el amigo Francisco, porque estás bobinas son muy difíciles de conseguir. De hecho ya pedí por si acaso un cristal programable a USA por si no lo consigo.

Gracias

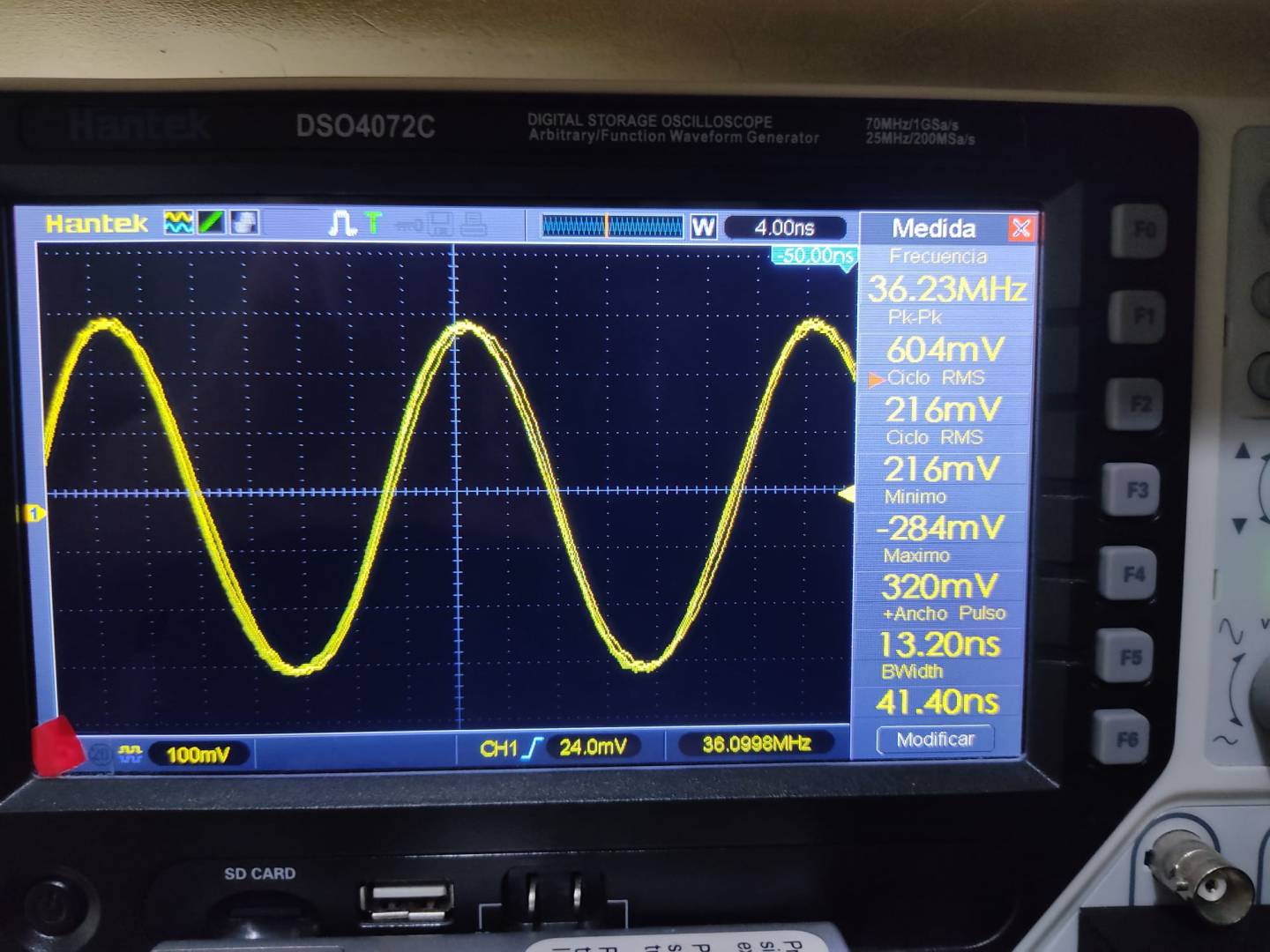

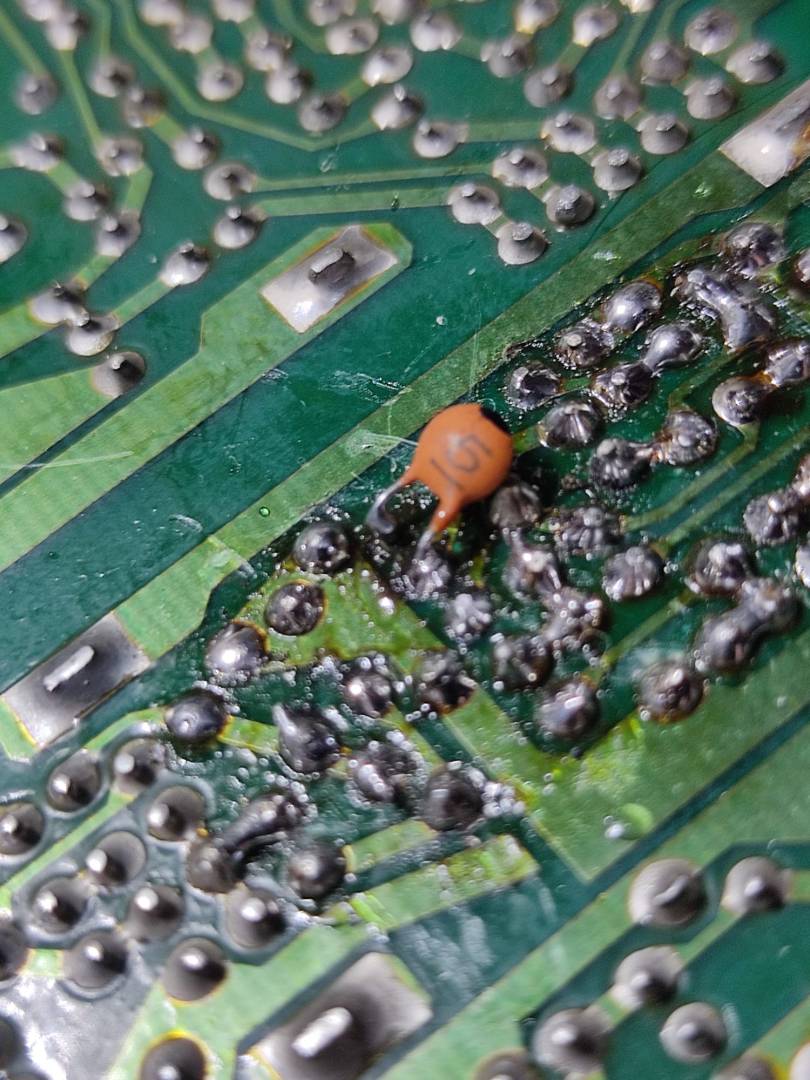

Buenas noches , ahora sí Francisco , he puesto un condensador de 5pr en paralelo con el primario de la bobina entre los dos terminales exteriores y el resultado despues de ajustar de nuevo la bobina los niveles con los mostrados en las fotos. Como se puede ver ahora está dentro de los niveles que pone en el manual de servicio. En una de las fotos del osciloscopio, la que tiene menos nivel de salida es con la resistencia de 560 ohmios y la otra foto es sin la resistencia, hay diferencia , en esta última llegamos a los 0,2VRms. Queda limpiar la placa por las soldaduras y montar a ver cómo funciona. Se deduce de todo esto tal y como decía francisco que la bobina L77 envejece y  fácilmente el condensador puede haber variado y ha sido la causante del problema. El cristal parece funcionar correctamente.

Montare este finde la placa y veremos los resultados reales , a ver si no sale nada nuevo.

Gracias de nuevo Francisco  y los demás colegas que han participado en sus comentarios y ayuda.

Comentaré el resultado final

Un saludo

Un error el condensador va entre el terminal 2 y 3 del primario de la bobina.

Es de 5 pf.

Para mí caso

Un saludo

ok,fantastico ,el vna no engaña,me alegro que ya este solucionado,un saludo

Un cristal por un circuito.  Aquí un enlace muy interesante para cambiar un cristal por un circuito----------------- ¡ Del mismo tamaño!

https://www.qsl.net/yo4hfu/SI5351_Attiny.html

Saludos

Gracias
