Cortocircuito dipolo

Hola, no dices tu nombre. El mio es Diego, lo verás en la firma.

No es balum sino baluN, de Balanced UNbalanced.

Es una pregunta básica, sí, pero tiene su explicación. Busca en Internet el diagrama, esquema o cómo quieras llamarlo de un BaluN 4:1, por ejemplo. A la vista de ese esquema, diagrama o dibujo, entenderás que entre el vivo del SO-239 y la malla o masa hay un hilo o conexión, que permite la circulación de corriente continua entre uno u otro.

Un polímetro, para medir resistencia lo que hace es meter tensión y medir la corriente que circula, exponiendola en valores de ohmios. Si es un polímetro analógico (de aguja) para eso lleva la pila. En los digitales, la pila cumple dos cometidos: Iluminar el display y aplicar tensión a una resistencia o circuito para medir su resistencia y exponerla.

PERO: el baluN no trabaja en corriente continua sino en alterna y a valores bastante altos de frecuencia, con lo que lo dicho antes no es válido aquí, puesto que no es continua sino Radiofrecuencia. Y en radiofrecuencia la cosa no se llama resistencia sino impedancia y tiene dos partes, como estudiaste para obtener la licencia, parte real y parte imaginaria. Cosa de vectores y ángulos, algo liosa para quien no tiene estos conocimientos, lógicamente. Y difícil de comprender, también, con lo que lo habitual es hacer uso de la FE. Te lo crees y punto. Tranquilo que a la mayoría les pasa. Lo que no consuela.

No sé si estas cosas (más o menos) no se explican en el libro de preparación para el examen, porque es algo muy básico, pero da igual. Preguntando se aprende.

Insisto: Diego. EA1CN.

Buenas tardes, mi nombre es Mario.

Muchísimas gracias por tu respuesta Diego

73

si es una antena CUCO sera una doble bazzoka ,esta hecha con cable coaxial cortocircuitado , asi que SI te dara cortocircuito en continua.un saludo

Publicado por: @eb3dyo

si es una antena CUCO sera una doble bazzoka ,esta hecha con cable coaxial cortocircuitado , asi que SI te dara cortocircuito en continua.un saludo

Francisco y Mario, digo yo que no sé si será por el cable cortocircuitado (el cable que forma la antena, digo), sino por el BaluN en sí mismo.

He visto algún video al respecto y he oido hablar de este tipo de antenas.... bien.

 me parece que no tiene balun,la caja solo es de conexion,igual me equivoco,,no he visto nada que desmonten la caja para verlo.un saludo

Publicado por: @eb3dyo

 me parece que no tiene balun,la caja solo es de conexion,igual me equivoco,,no he visto nada que desmonten la caja para verlo.un saludo

Las que yo he visto no llevan balun y por su diseño están eléctricamente cortocircuitadas.

https://qrznow.com/the-double-bazooka-antenna-a-review-2/

La estais (mos) liando y ya verás.

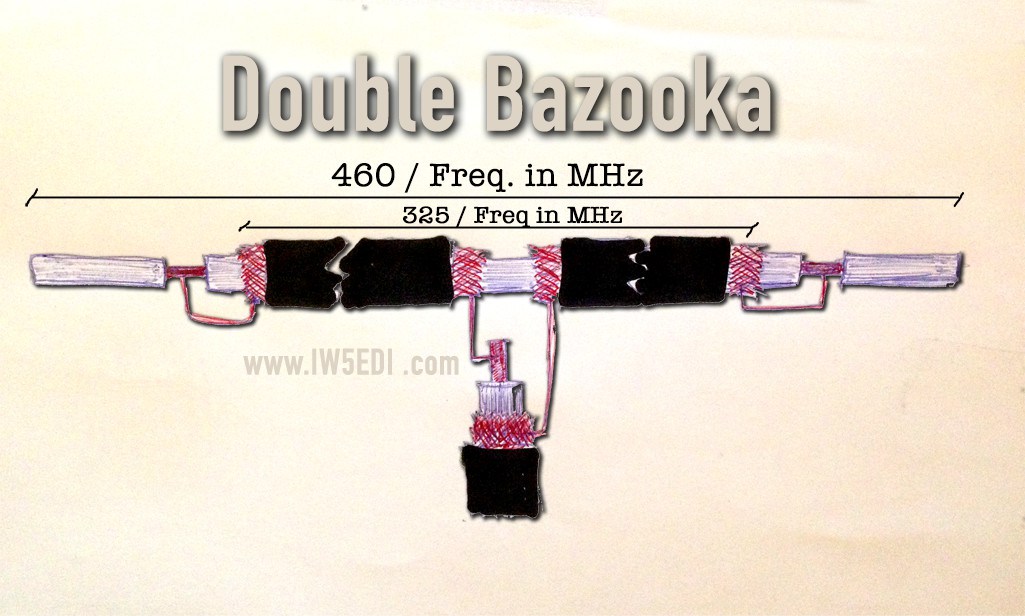

La antena del dibujo es lo que es. El colega que inició el foro, Mario, habla de un baluN, no del conector de abajo de la antena. Si tiene un baluN y al medir con un polimetro da corto es que sí tiene "cosas" dentro. Cosas= Toroide con espiras y todo eso.

Vamos, dejémonos de coñas.....HI HI

Las dobles bazooka que yo conozco no llevan balun, solo las conexiones propias de dicha antena y como ya te dice algún compañero, van cortocircuitadas eléctricamente,  pero en alta frecuencia funcionan como deben.

Muchas antenas se comportan así,  por lo que no puedes por ejemplo comprobar desde el cuarto de radio si el coaxial está en corto ... ya que es la propia antena la que lo está (en continua) y tienes entonces que desconectar el coaxial de la antena para comprobarlo.

Ejemplo fabricación doble bazooka:

https://www.webscastellon.com/ea5wp/?page_id=469

Mira como antes de los latiguillos finales, las mallas está conectadas al vivo ... y como el vivo no está cortado, ambas ramas dan continuidad.

Publicado por: @ea1cn

La estais (mos) liando y ya verás.

La antena del dibujo es lo que es. El colega que inició el foro, Mario, habla de un baluN, no del conector de abajo de la antena. Si tiene un baluN y al medir con un polimetro da corto es que sí tiene "cosas" dentro. Cosas= Toroide con espiras y todo eso.

Vamos, dejémonos de coñas.....HI HI

Diego ,lo que pasa es que interpreta que esa caja lleva balun,facil suponerlo por su pinta, pero no lleva,por la red solo se ve comentarios de esta antena que no necesita balun,pero SI deberia llevarlo o choque ya que no deja de ser un dipolo simetrico,asi que no estamos de coñas 😆 😆 y le da cortocircuito en el conector de la caja por diseño de la propia antena como se ve en los esquemas que han puesto.un saludo

PD ojo en los esquemas publicados las dimensiones son en pies,NO en metros

Muchísimas gracias a todos.

Últimamente estoy un poco desconectado de la radio por motivos personales, pero el sábado tengo una actividad con chavales con motivo del Jamboree en el aire y al comprobar los cables con el tester me surgió la duda.
