Estoy terminando el montaje de un amplificador de 300W compuesto por 2xVRF2933 comprado en kit a R3KBO y me ha surgido una duda antes de la prueba del humo.

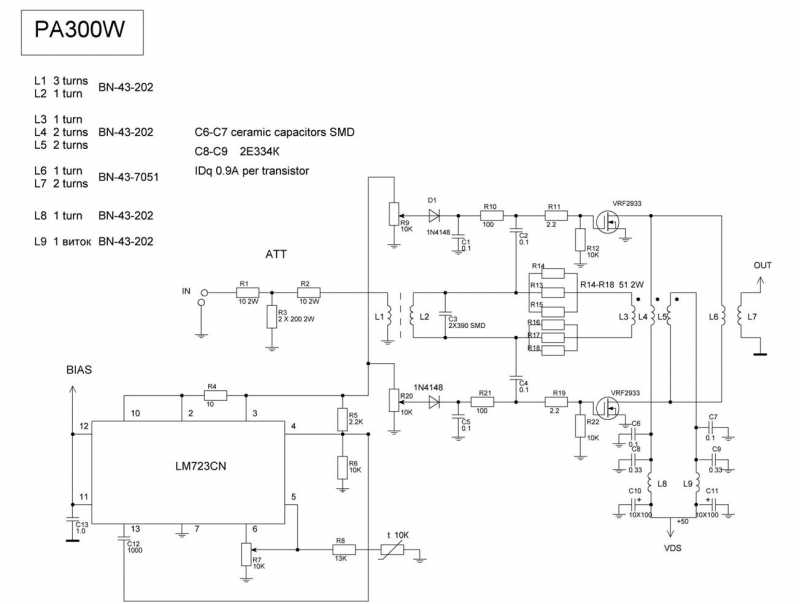

R3KBO indica en el esquema del PA que la corriente en reposo de cada uno de los VRF2933 debe ser de 900 mA, en algún otro esquema indica que 500 mA.
La hoja de datos del fabricante indica una Idq de 250 mA. Mi tutor me indica que para un equilibrio entre linealidad y rendimiento se debe establecer entre 150 y 180 mA y eso es sin duda lo que voy a hacer, pero la duda consiste en porqué R3KBO indica que 900mA ¿Gazapo o tiene alguna razón?
Esto me lleva transmitir la experiencia de la falta de ayuda en el montaje, por parte de R3KBO que estoy experimentando. R3KBO no contesta a los correos para resolver dudas, ni siquiera sé si le funciona el Google con el inglés o el castellano o si mi Gogle Translator es tan bueno con el ruso de los correos comerciales (que si atiende) como los correos de ayuda técnica que no contesta. Por otra parte, la documentación está deslabazada, cambia y las conexiones de los módulos hay que adivinarlos. El montaje de EA1KO, Ramón, tiene información mucho más completa y la ayuda es mucho más eficaz, lástima que alguien no se haya decidido a facilitar un kit para resolver el problema de los circuitos impresios para torpes y los componentes.
Bueno... al grano: ¿Alguien ha montado el kit de R3KBO, puede relatar su experiencia y explicar cuál puede ser la razón para indicar una Idq de 900mA en los VRF2933?
Personalmente le quedaré muy agradecido.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
He intentado entrar en el foro de ayuda de R3KBO y ha sido imposible y no encuentro referencias en inglés por ninguna parte. ¿Nadie tiene experiencia con los módulos de R3KBO o ha experimentado con los VRF2933?
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
Inició el tema
Yo he trasteado con los SD2933 que son los mismos y recuerdo que su polarización para modo AB era de 400mah por mosfet.
Hola Enio,
no tengo experiencia alguna. Lo único que he encontrado por internet son las hojas de datos del transistor las que tu ya habrás consultado. En ellas se especifica una Idq de 250ma.
Fernando.
Fernando, EC3A (EC3AT 1979/1981 / EA3KU 1982-2020)
(socio 13494 - desde 1975)
Muchas gracias Fernando y Salvador. Según me explica mi tutor, los VRF2933 son muy duros. Los productos de intermodulación producidos por elementos no lineales dependen de la polarización que se aplique. Cuanto más lineal sea el dispositivo, mejores son los productos de intermodulación, sobre todo los de tercer orden (IMD3)
Según me indica mi tutor, un amplificador de VRF2933 en push-pull con una polarización de 150/180 milis, con señales de doble tono, proporciona un espectro limpio, y un producto de intermodulación de tercer orden de -31 / -32 dB sin ningún problema añadido.
Me ha contestado por fin R3KBO, la Idq la ajusta por defecto a 500 mA por unidad, pero se ofrece a reajustar a 250 mA (la Idq recomendada por el fabricante), pero voy a hacer caso a mi tutor y los voy a ajustar a 180 mA.
Únicamente deseaba intercambiar experiencias con alguien que haya montado un kit de R3KBO o un amplificador basado en los VRF2933 (o SD2933, VRF2943).
Gracias por las respuestas.
La cultura del esfuerzo se cultiva desde la motivación, no mediante el castigo como algunos quisieran.
http://www.enioea2hw.wordpress.com
73, Enio
