Correspondencia de pines

Publicado por: EA1CKK

↑

me hace falta saber pa correspondencia de los pines de la ic7300 (tiene 4) y los

del acoplador(tiene 24)

Lo que yo suelo hacer es mirar el pineado en los manuales.

¿Ya buscaste en los manuales? ¿No aparecen?

Hola Alfredo

No hay pinout directo y la forma de funcionar del at500 es diferente a cualquier acoplador que conectes al ic7300.

Para el at500 solo vas a necesitar la señal de banda y referencia de tensión para que sepa cambiar de banda y eso lo harás desde el ACC2 del ic7300 al Molex del at500. El ajuste del acoplador es continuo y no requiere activar el TÚUNE del equipo

Pero el 7300 no tiene ACC2 así que necesitaras un adaptador del minidin del ICOM 7300 a ACC1-ACC2.

No es difícil pero no es directo...

Hola a todos:

El IC-7300 dispone de acoplador interno. Para más detalles, además de la parte específica del manual, puede consultarse lo mucho que hay escrito en internet al respecto. Por ejemplo, en éste hilo:

https://www.ure.es/foros/tecnico/acoplador-ic-7300/

Si por algún motivo no tienes suficiente con el acoplador incorporado, y quieres seguir queriéndolo conectar al IC-AT500, el manual de éste acoplador puede consultarse en varias URL. Una de ellas es:

https://www.qrzcq.com/pub/RADIO_MANUALS/ICOM/ICOM--IC-AT500-AT100-user-manual.pdf

Habla de conmutación automática de bandas para las radios IC-701, 720, 720A y 730 (con la opción LDA instalada). También presenta el pineado de los conectores ACC, pego pantallazo con el recorte:

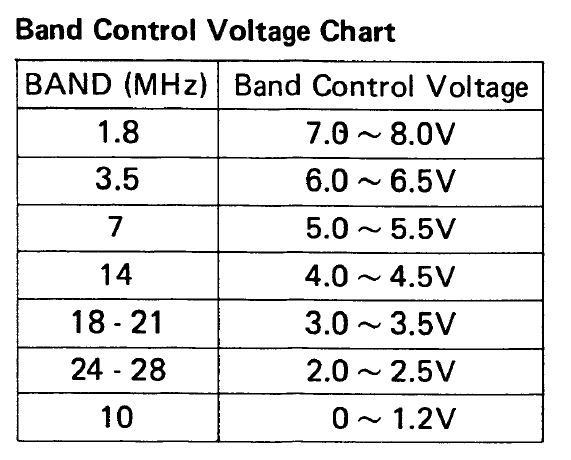

En otra parte, presenta una tabla que muestra los valores de tensión para el cambio de bandas:

Estás queriendo conectar una radio que lleva poco tiempo el mercado con un acoplador "viejuno" y, afortunadamente, aún es posible. No usando el conector de 4 pines para acoplador externo del IC-7300 sino el "ACC socket", que es un DIN de 13 pines:

Como ya te han indicado, existe un cable opcional de ICOM que a partir del ACC de 13 pines te proporciona ACC1 (8 pines) y ACC2(7 pines), ambos DIN. Aquí va el diagrama (extraído del "full manual"):

Pero, con OPC-599 o sin él, necesariamente debes ir del ACC del IC-7300 al ACC del AT-500. Adam Farson, VA7OJ/AB4OJ, se ha planteado esta misma cuestión (los interfaces y tensiones de conmutación de banda en Icom) y lo explica en esta parte de su web:

https://www.ab4oj.com/icom/band.html

de la que recorto la parte más "sustancial":

Así pues, ya sólo te queda comprar el material necesario (puede que te cueste encontrar alguno de los conectores), calentar el soldador y no equivocarte con las conexiones.

Muchisimas gtacias a yodos vosoytos sois formidables

voy a intentarlo agracecido y saludos

Alfredo

Recuerda que si quieres puedes hacerlo funcionar poniendo la banda manualmente.

Suerte! No es difícil conectarlo

Hola Oscar

Mi experiencia con ellos ha sido buena y cuando no han Estado a la altura se han comportado como caballeros ante mi situación así que mal no puedo hablar, pero la última vez fué hace unos 5 años.

Tema escala: si no es normalizada te echan atrás seguro. Usa 1:100 o 1:50

No se que más has dibujado y acotado pero debe estar todo.

Envíales un email pidiendo que te detallen más anomalías para poder resolver el plano de forma satisfactoría

https://w2eny.com/icom_at500/

prueba este enlace tienes los cables y algun tipo de molex antiguo de icom es muy dificil de encontrar

saludos

Paco
