CONSULTA TÉCNICA AMPLIFICADOR VHF

Hola tocayo.

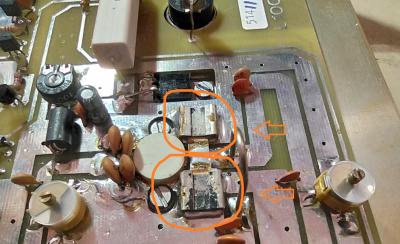

Son condensadores de mica, pero con un encapsulado especial para RF. Nosotros les llamábamos blindados, eran muy usados en equipos de TV en UHF.

Antes que esos condensadores tal vez revisaría el potenciómetro de polarización del transistor, que igual andaba reseco y con el golpe se haya quedado sin hacer contacto.

Prueba amedir la corriente en reposo del amplificador a ver si es la correcta, o al menos si la base está polarizada.

73's EB3DMR Paco

@eb3dmr Gracias por tus comentarios tocayo, lo revisare a ver que conclusiones saco.

Lo que hace es que lo que entra apenas lo amplifica , si le entran 20 saca 25 y con buen consumo de corriente...

De nuevo gracias .

Para más señas:

Metal clad MICA capacitor, así los encontrarás.

https://www.pcs-electronics.com/mica-metal-clad-capacitors-p-1675.html?language=es&currency=USD&sort=products_sort_order&osCsid=1179d72df1751f8b8f5e90943f15ed06

Corner Dubilier era el fabricante que nosotros usábamos y nos los suministraba Richardson's Electronics.

Si realmente saben que están mal (aunque me cuesta creerlo), también puedes sustituirlos por condensadores SMD cerámicos tipo NP0, o C0G de 500V, pero de encapsulado grande.

Ya dirás que tal van las pruebas con el amplificador y si pusieras más datos sobre él, tendríamos mayor capacidad de echarte una mano, o no.

73's EB3DMR Paco.

@eb3dmr Hola gracias por contestar, pues se trata del amplificador L-100N de VHF, que fabrica EA4BQn , el corazon es el 2SC2782.

El esquema que encontré es este.

Gracias

Con el esquema todo es más fácil.

Mediría que tensión hay en la base para asegurarme que el sistema de polarización R1, R17 y TR6 que está a modo de diodo que evita el embalamiento térmico del 2SC2732, al menos le de tensión.

Suelen estar en clase AB1 conduciendo unos 20 o 30mA salvo que el fabricante diga lo contrario, para no distorsionar demasiado en SSB.

Alimentando el amplificador pero no el previo, mediría cuanto consume, ya que según el esquema, el transistor está polarizado desde que se pone en marcha. Si no hay corriente, probaría a mover el potenciómetro R17 para ver si consigues que haya consumo. Ya dirás.

73's EB3DMR Paco

Publicado por: @ea5gu ... el amplificador L-100N de VHF, que fabrica EA4BQn , el corazon es el 2SC2782...

Hola,

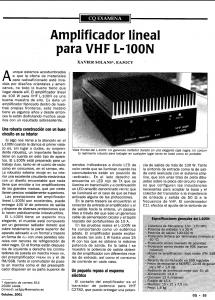

Puedes ver una informacion del "AMPLIFICADOR VHF L-100N" publicado por EA3GCY

·

·

·

Hay otro de mas potencia de EA4BQN L-200 ¿alguien dispone de su esquema?

·

73
