Construcción Ampli LDMOS

EA1DDO
Mensajes: 7817
#386850  - 20 junio, 2023 18:26

Hola,

Estoy haciendo un amplificador para 2m/144 Mhz con un transistor LDMOS. Es el primero que hago y pensé que alguien más podría estar interesado en el tema. Así que voy a compartir algunos detalles.

Aunque este ampli es para 2m, es lo mismo para HF, solo cambian los filtros y poco más.

Si algo se me olvida, me preguntáis.

Para no empezar de cero, compré algunas placas a Yana R3KBO, en la famosa página EB104.ru

Ese kit viene con un transistor MRFE6VP61K25, y puedes pedir solo las placas, placas y transistor, placas, transistor y cobre, o incluso el kit completo.

Yo solo pedí tres placas y el cobre.

El disipador de aluminio me lo regalaron (gracias Manuel), y la caja la hice yo con esos perfiles de aluminio 20x20 que venden para hacer todo tipo de cosas.

El transistor original MRFE6VP61K25 vino con encapsulado de plástico y no me gustó mucho, y como tuve un problema con él, lo cambié por un BLF188XR cerámico, que es compatible y me parece mejor.


El transistor lo soldé al cobre, encima de un hornillo eléctrico. Es fácil, si alguien quiere detalles que me lo diga.


Esos transistores van a 50V, y vamos a necesitar unos 30A. Yo uso una de esas fuentes Eltek FlatPack2 HE. La de 2000W es suficiente para uno solo de éstos transistores.

La ventilación la hago con tres ventiladores SUNON PMD2408PMB1-A de alto caudal a 24 V. (5700 rpm, 84 CFM). Le puse uno de esos módulos chinos que pasan de 50v a 24v para los ventiladores.

El control lo hago con una placa equipada con un Arduino Nano y pantalla táctil de 7" de Nextion NX8048P070-011C. Actualmente tengo un código que me dejaron pero tengo pensado hacer otro yo mismo, más adelante. Hay varios códigos disponibles por ejemplo el de S21RC o el de DJ0ABR :


Un detalle que creo importante, y no todos lo comentan.

Esos LDMOS son muy sensibles a la entrada de potencia, y con muy poca potencia ya sacan todo. Estamos hablando de menos de 5W de entrada. Eso no siempre es fácil de controlar desde la radio. Lo mejor, que yo hice, es poner un atenuador a la entrada. En mi caso puse dos, uno de 3 y otro de 6dB en serie, total 9dB. De esa manera es más fácil de controlar, y más seguro también.


No se vayan todavía, aún hay más...

73, Máximo EA1DDO







Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EA1FBF, EC4AA, EC1T y 11 personas más reaccionaron
EB1DNK
Mensajes: 295
#386871  - 21 junio, 2023 12:18

Gracias, me parece muy interesante

V-UHF in62ci Orense

ResponderCitar
EA1DDO reaccionó
EA1DDO
Mensajes: 7817
#386875  - 21 junio, 2023 17:42

Ajuste de BIAS o polarización.

Este ajuste se hace con el amplificador alimentado normalmente, se le pone una carga de 50 Ohm en la salida, y nada de RF en la entrada, quiero decir sin aplicar excitación.

Entonces al darle al PTT y poner el ampli en Tx, hay que monitorizar el consumo del transistor e ir subiendo desde casi cero el voltaje de polarización en la entrada del transistor.

Lo que tenemos que vigilar es el consumo, no la tensión.

Cada transistor tiene su corriente de polarización, no son todos iguales. En la hoja de características indica ese dato (aproximado). Cuanta más corriente suele ser más limpio, pero el consumo (y calentamiento) se dispara. Muy bajo suele aumentar las intermodulaciones, así que hay que buscar un término medio.

En este caso, esa zona estaría entre 1.00 y 1.50 A.

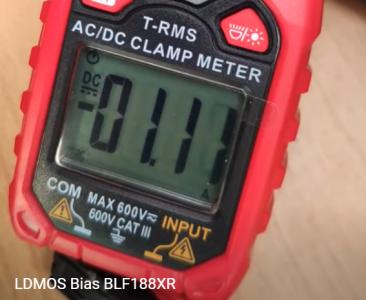

En el siguiente vídeo se ve como está en 1.10A

https://www.youtube.com/shorts/VTl3GJemBBI

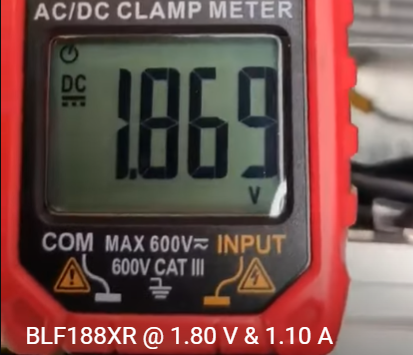

Solo por curiosidad, se puede ver que para que el consumo quede en 1.10A la tensión es de 1.80V, pero lo dicho, este último dato no es importante, solo por curiosidad.

https://www.youtube.com/shorts/OjYr_raMsg8


El siguiente paso sería aplicar un doble tono ala entrada y re-ajustar la polarización buscando la menor intermodulación de 3ro y 5to orden. Pero eso será otro día.

73, Máximo EA1DDO



Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
Inició el tema
EC5APB, EA5NK, EC4AA y 1 personas más reaccionaron
EC4AA
Mensajes: 668
#386884  - 22 junio, 2023 07:29

Publicado por: EA1DDO

Ajuste de BIAS o polarización.

Este ajuste se hace con el amplificador alimentado normalmente, se le pone una carga de 50 Ohm en la salida, y nada de RF en la entrada, quiero decir sin aplicar excitación.

...

En la entrada también una carga de 50 Ω (o un atenuador > 6 dB), pero no en corto ni en abierto.



Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.
