Conmutador de Antena Automatico

Hola,

Supongo que te refieres a un conmutador remoto.
De éstos hay muchos. Para HF, tan solo son unos cuantos relés metidos en una caja. Un cable de control de los relés, para activarlos y desactivarlos y listo. No hay electrónica.

Pero si lo quieres automático, entiendo que quieres que cambie de antena según la frecuencia de Tx.
No recuerdo ningun conmutador de antenas remoto con detección de frecuencia todo en uno, pero si que hay algunas soluciones combinadas.
Habría que poner por un lado un detector de frecuencias (bandas) y conectarle un conmutador remoto. Esto suele usarse en las grandes estaciones de concursos multioperador.

Hay otra solución más sencilla que es mediante la salida de la radio indicadora de banda, eso se conecta al conmutador remoto y listo.

Yo tengo un conmutador remoto de Acom, el modelo 2000SW, que lo puedes accionar manualmente pero también puede funcionar de manera automática, ya que el amplificador Acom lo controla y él solo cambia de antena según la banda usada.

73, Máximo - EA1DDO

Muchas gracias EA1DDO

Si es un conmutador de antena en remoto, no necesito que sean tan sofisticados como para que cambie solo dependiendo de la frecuencia.

Lo necesito por que entre verticales, dipolos y dipolos rígidos tengo ahora 6 antenas y quisiera mandarlas como mínimo aun equipo aunque también podría ser dos.

Con el tema de los reles, tengo entendido que no vale cualquier rele por el tema de impedancia.

Muchas gracias.

Mirate este enlace, igual es lo que andas buscando

http://www.proyecto4.com/index-99_113_163_208.html

Hola de nuevo,

Bueno, pues si solo es remoto (no automático), es mucho más fácil.
Como te he dicho antes, en HF se hace con relés metidos en una caja y poco más.

Depende de la potencia que vás a usar y de la calidad que quieres alcanzar pero en HF la impedancia no suele ser un problema.
Puedes usar una caja metálica, buenos relés y cables cortos.

Los ameritron van bien con poca potencia pero su calidad deja que desear.

Si la distancia desde la radio al conmutador es mucha, usa un voltaje mayor (relés de 24VCC o incluso 48VCC).

Hay muchos proyectos de cajas de relés (conmutadores remotos) por internet. El trabajo es casi todo mecánico, sin electrónica.

73, Máximo - EA1DDO

Hola,

Mira como es por dentro un RatPak de 10-20 Kw de Array Solutions;

Lo dicho, una caja metálica con unos buenos relés y poco más. Vende el de 5 Kw y 6 antenas por $300 asi que imaginate ese de 20 Kw y 10 antenas...

73, Máximo - EA1DDO

Buenas tardes:

En el siguiente enlace tienes un conmutador remoto para 2 equipos y 6 antenas, usado en SO2R, lo puedes usar sin necesidad de decodificador de bandas, lo único que no viene es el esquema de la caja de control pero eso es lo más sencillito.

http://home.comcast.net/~kk1l/kk1l_2x6switch/

Espero que resulte de utilidad.

73 de Txema EA5BWR

Buenas tardes

Este esta en la pagina de URE en un par de ratos te lo montas a tu gusto ,si tienes icom te paso el esquema del mio,te pone las ant.solo (a veces jijiji)aunque hay un decodificador que creo cuesta 30$ en usa con gastos y todo,ahora no se donde, en fin que pa cacharrear hay unos pocos en SAN Google,hay uno de Malaga que tambien esta muy bien decodifica con los icom.........

Gracias........Lute

http://www.ure.es/descargas/cat_view/62-articulos-tecnicos/70-conmutadores-.html

Hola,

Hace unos días aparecio uno bastante sencillo de construir en el siguiente link. Yo también tengo hecho uno del mismo estilo para 4 antenas pero no tengo hechas ninguna foto.

http://www.ure.es/foro/6-tecnico/88713-conmutador-de-antenas-casero.html?limit=10

Por cierto que cable bueno, bonito y barato de 5 hilos para usarlo de bajada para la conmutación en el shack me recomendais?

Saludos,

Javier.

Hola!

Comento lo siguiente por si resulta interesante, para que veáis que es bastante fácil montar algo útil para el cuarto de radio y por que no he visto nada similar.

Yo uso en mi cuarto de radio un conmutador de 4 antenas con 4 relés de 12V en una caja de aluminio con una pequeña PCB de forma que los conectores PL entran directamente en la PCB. Cuando no está alimentado el circuito pone todas las entradas a masa, supongo que no aguantará más de unos 500W. No me he animado a poner la PCB.. Lo tengo desde hace tres años.

Arriba tengo una placa con un microcontrolador PIC y abajo otra con otro PIC, se comunican entre ellas con un solo hilo en formato digital. La placa de abajo se conecta a la TS-2000 de forma que cuando cambio la velocidad del KEYER en el TS-2000 el conmutador cambia de antena. Además el circuito recuerda la antena que se seleccionó en cada banda y cuando cambio de banda me cambia a la antena correcta.

Esta es la Versión 2 del sistema, que integra también secuenciación de amplificadores en VHF-UHF-1.2G y control de tres previos LNA V/U/1.2 todo desde el panel de la TS-2000. Solo necesita dos cables a la emisora, el cable CAT para control y el cable del ALC para la secuenciación.

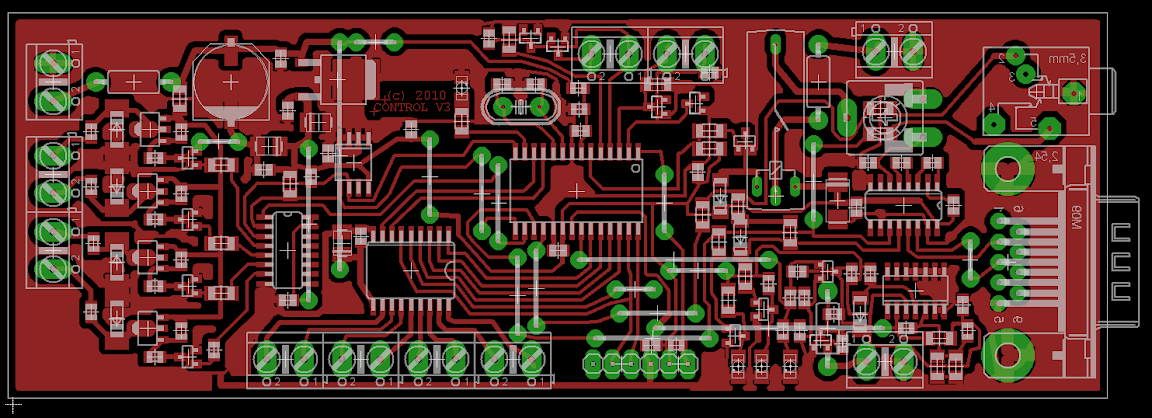

Por ahora está en pruebas y funciona al 90% y acabo de fabricar la placa V3 (que es la misma para estación local y estación remota), toda en SMD, con bastantes más cosas como soporte para ICOM y ahora poco a poco a liarme con la optimización del programa.

P. Mi cuarto de radio es muy pequeño y no tengo espacio para botoneras.. HI HI.. Todos los amplis y previos de VHF/UHF/1.2G están a 35metros en la azotea, HI HI... La X está de contenta, si no fuera por los cables de antena que son 8!!!

[img] [/img]

Saludos
Manolo
EA7EE

Muchas gracias a todos.

Creo que tengo suficiente información.
