Conector N doble hembra para chasis

Saludos. Y Feliz 2013 a ti y a todos. En Electroson c/Reina Regente San Sebastián-Donostia, los tienes BNC. Desconozco si los tienen en N, no uso. He comprado varios de BNC. Van a golpe de tuerca (los que tengo), haces una perforación adecuada, le pegas el "tuercazo" y a otra cosa.
72/73 qrv
ea2hi

Hola Eduardo, por si te sirve yo como no las encontré me las fabrique yo mismo con dos hembras de chasis de las que tiene cuatro agujeros, es un poco lioso pero quedan bien.

1.- Hice una pieza de aluminio por tener poco peso y fácil mecanizado “también sirve cualquier otro metal” se recortan las dos parte del vivo del lado de la soldadura para que le quede solo lo justo para poder soldarlas una a la otra, OJO que de momento no hablo de soldarlas esta operación es la ultima, la pieza será del mismo grueso que el espacio que queda al juntar la dos hembras y de un tamaño ligeramente mayor que las mismas, se le hace un agujero central adecuado para que los vivos queden suficientemente aislado, se corta esta pieza en dos mitades se juntan y se sujetan unidas en una mordaza o tonillo de trabajo para marcar y practicarle los cuatro agujeros que sirven para sujetar al chasis, una vez realizados los taladros se comprueba que las dos hembras encaja perfectamente en la pieza y con cuatro tornillos roscados con arandela tuerca y suficientemente largos para unir las dos bases la pieza y el chasis se ensamblan y con una lima plana se quita el sobrante de la pieza mecanizada para que quede de la misma medida que las bases, se desmotan dos tornillos roscados y se quita una de las mitades de la pieza y ahora es el momento de soldar los dos vivos bien fuera o ya sujeto el conjunto en el chasis con los otros dos tornillos, se monta la otra parte de la pieza y ya esta, bueno omití los agujeros del chasis porque es obvio que se necesitan.

2.- Si tirando del vivo de una de las dos bases se consigue sacar el vivo del aislante la citada pieza se puede sustituye por un trozo de tubo o arandelas gruesas incluso hacer la operación en el mismo chasis con una hembra por dentro y la otra por fuera, ver foto adjunta muy mala por cierto, cosa de teléfono móvil
73. EA1AV Agustin

Hola, yo lo solucione con estos, ya que tampoco encontre, para el ecoflex no sirven
http://www.hamradio.es/product.php?id_product=445
73 Jaume

Hola!!!!

No es tan difícil de encontrar... por ejemplo WIMO tiene la referencia #42055 (no he mirado en Ham Radio, pero seguro que tb la tienen o te la consiguen).

Saludos!

73&DX de EB1IVY Zalo

En eBay también los he visto...
http://www.ebay.com/itm/N-adapter-female-to-jack-4-hole-panel-mount-straight-RF-ADAPTER-CONNECTOR-/160857855803?pt=US_Radio_Comm_Coaxial_Cables_Connectors&hash=item2573e0173b

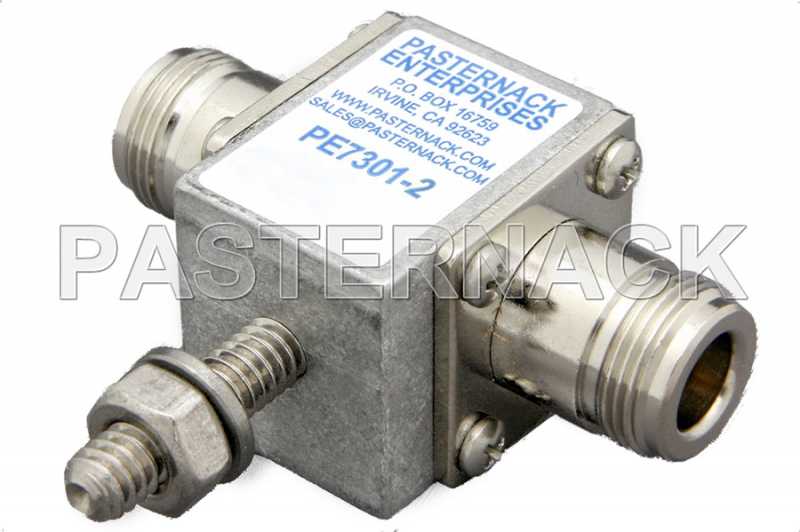

Buenas tardes Eduardo. Yo lo tengo solucionado con unos descargadores de gas atornillados a un tubo de cobre y este puesto a tierra. Tienes protección incluso cuando están conectados.

Y por que usar un barrilete cuando hay conector con un sólo empalme? ?

Existe un conector que es de chasis y queda como un pl o n hembra. .. con el cable de la antena soldado a el como si fuera aéreo. . Así evitas un conector.

Voy a buscar una foto de los míos.

Un saludo. EA4EP

Enviado desde mi GT-I9300 usando Tapatalk 2

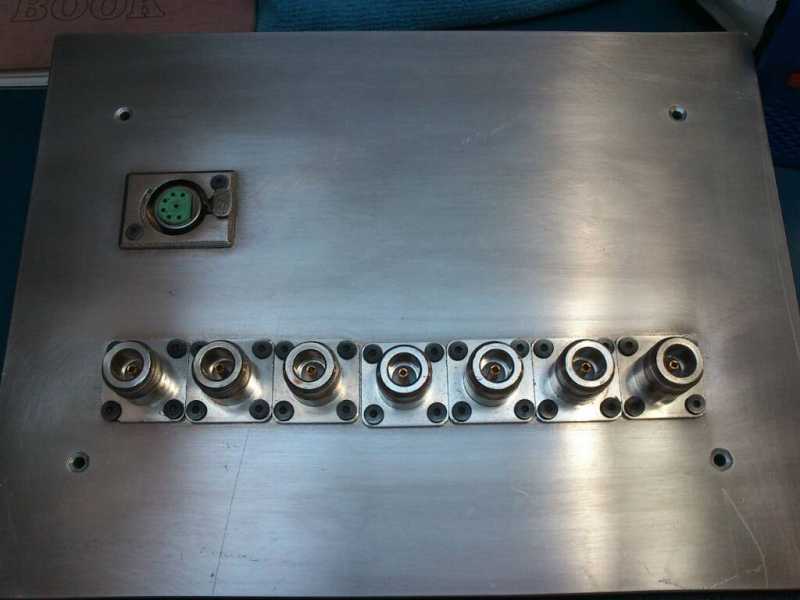

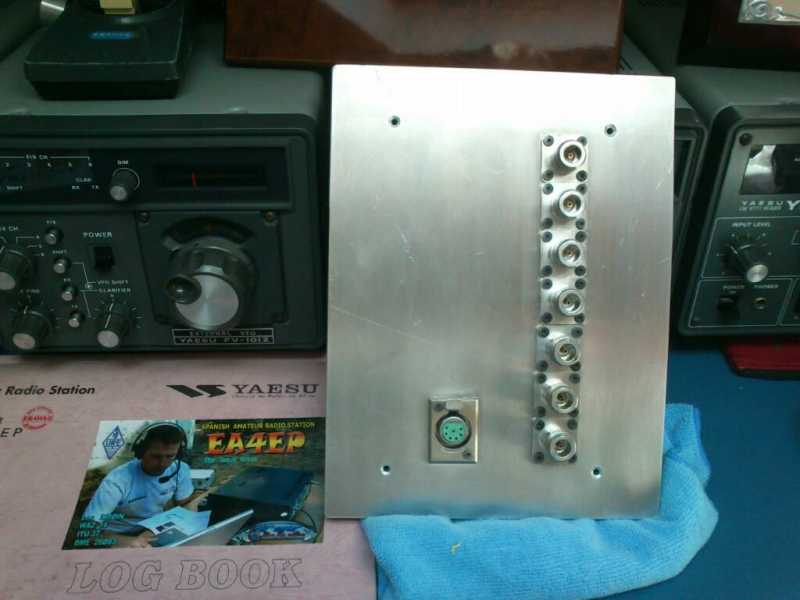

Aquí unas fotos de la plancha que fabrique para la pared...
Tengo las antenas y conector para el rotor.

Por el otro lado son como un conector de toda la vida.. con su tuerca, su prensa, y arandelas. .. los hay para RG58 , RG213 etc.

Voy a ver si tengo alguna foto sin montar.

Un saludo
EA4EP

Enviado desde mi GT-I9300 usando Tapatalk 2

Hola a todos y muchísimas gracias a los que habéis respondido, me he sentido halagado y la verdad es que me habéis dado varias ideas:

Para EA2HI:
Conozco la tienda, creo que es una de las mejores de todo EA de componentes pero la pena es que de tipo BNC no me vienen bien. De hecho, los he visto, con doble hembra y mi idea inicial era usar conectores como esos, pero tipo N para minimizar pérdidas. Gracias de todas formas.

Para EA1AV (Agustín):
Me ha parecido muy interesante tu explicación, con todo lujo de detalles. Es todo un acto de "radio-bricolaje" y me ha encantado cómo lo has hecho, las fotos y la explicación. Te felicito por tu trabajo, seguro que te entretuviste en hacerlo y estás muy orgulloso. Probablemente has animado a más de uno para que imite tu labor.

Para EA3FAX (Jaume):
Esos conectores me parecen más interesantes que los que yo había planteado inicialmente. De hecho, con esa idea, me quito intercalar un conector y reduzco pérdidas. Gracias por tu aportación, no los conocía.

Para EC4AA:
De los link que has enviado, el único que veo claramente es éste:
http://www.hubersuhner.com/Products/2918074
Efectivamente, era en principio el que estaba buscando cuando abrí este hilo pero con los que ha mostrado Jaume pienso que puede ser más interesante para lo que estoy montando. De todas formas, me guardo el link por si vuelvo a la idea original.

Para quien le interese, he visto que el suministrador en EA de este fabricante es:

Redislogar S.A.
Anabel Segura, 11
28108 Alcobendas, Madrid (Spain)
+34 90 250 99 80
+34916591436
redislogar@redislogar.es

Website: www.redislogar.es

Para EB1IVY (Zalo):
He intentado buscar esa referencia y no la he encontrado ni usando google ni la propia página de WIMO. Quizá lo he buscado mal, ¿te importaría poner el link aquí en este hilo? Gracias por adelantado.

Para EA7JHQ:
Esa opción no la conocía y también puede ser muy interesante y sencilla, facilitando considerablemente el trabajo que proponía EA1AV. Muchas gracias por tu aportación.

Para EC7MA (José Manuel):
Me parece también una buena idea, pero no me cuadra para lo que estoy pensando hacer, ya que quiero que sean pasantes. Si no fuera así, me lo plantearía como una opción.

Para EA4EP:
Has realizado un buen trabajo, los cables quedan bien ordenados y creo que ésta puede ser la opción que más me cuadra con mi cuarto de radio. Supongo que los conectores que has utilizado son los que ha indicado EA3FAX, pero si tuvieras alguno para fotografiar o bien el panel por detrás, podría ser interesante y muy educativo y me vendría muy bien.

Conclusión (por ahora). Me gusta la idea de los conectores pasantes, ya que los cables van a pasar a través de una chimenea.

Los únicos problemas que veo es que me parece un poco engorroso cada vez que ponga una antena nueva y que al tenerlo en zona poco accesible, ponerme a soldar ahí puede ser un poco incómodo.

Otra desventaja es que los cables estarán colgando por detrás de la chapa y si el prensa trasero no está bien sujeto, puede acabar soltando el vivo. Seguramente que si se encinta bien puede quedar mejor sujeto y evitar que sufra debido al peso del cable.

La ventaja de esta opción es lo ordenado que puede quedar, tapando los cables, más estético y ordenado. Por tanto, pienso que ésta es la opción con más posibilidades.

Muchas gracias nuevamente a todos los que habéis respondido. Por supuesto, si alguien quiere aportar algo más, será bienvenido.

73 de Eduardo - EA2AQH

¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

Si. .los conectores son esos... ahora mismo no puedo enviarte ninguna foto, ya que no estoy en casa y no puedo hacerlo.
He buscado por la red y encontré el conector.

Creo que es imposible que se suelte el cable del prensa. .imposible si esta bien montado. .cuanto más tires más se aprieta.

Yo tengo en la pared tengo una caja grande de registro, a ella van los tubos de antena y como tapa tiene el panel de los conectores.

La referencia de ellos es
suhner 22542366

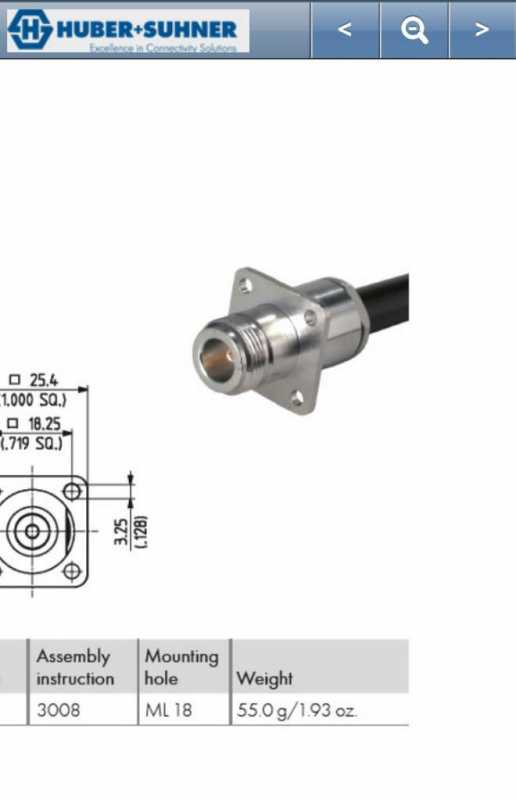

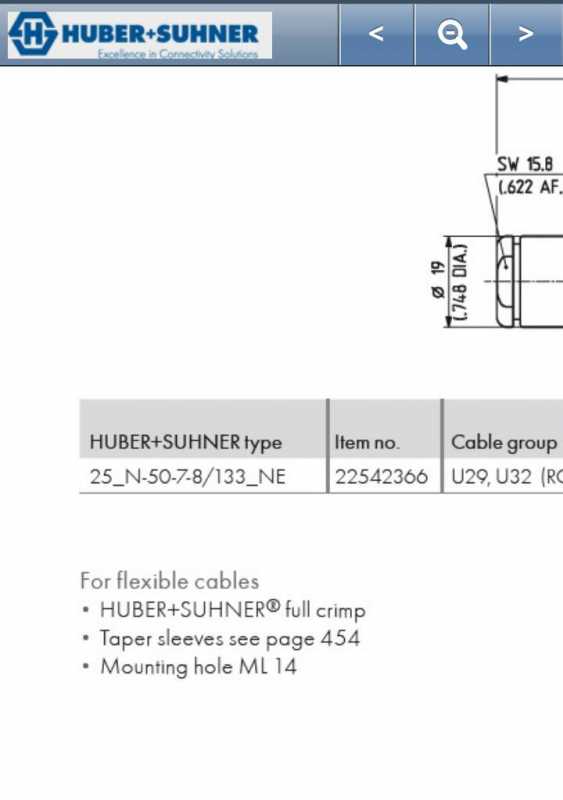

Unas capturas del catálogo..

Siento no poder poner una foto de la trasera, pero es igual que un conector de cable, exactamente igual, pin soldado y prensa con tuerca. Con esto te quitas un conector y por lo tanto pérdidas. No es lo mismo conector-barrilete-conector que conector-conector.

Un saludo Jesús
EA4EP

Enviado desde mi GT-I9300 usando Tapatalk 2
