Conector DATA en equipos diferentes marcas.

EA5WO
Mensajes: 959
#4330  - 16 abril, 2009 22:00

Hola!

Primero disculpar mi ignorancia.

Mi pregunta es si el conector DATA 6 pin mini-DIN p.e. de un movil bibanda Yaesu FT-7800 las conexiones son comunes (iguales) y p.e. un cable de datos seria compatible con p.e. un Kenwood TM-710. He visto el esquema de conexiones del yaesu pero no encuentro el del Kenwood.

Gracias anticipadas. Saludos. EA5WO

TURKEY Digital Modes Club (TADMC)
European ROS Club (ERC)
O.K.W. (R.Club) Torrent Digital Radio
(AWARD Manager)
EA5WO - Pascual. Torrent IM99SK (Valencia)

ResponderCitar
Inició el tema
EA7EE
Mensajes: 1621
#67367  - 16 abril, 2009 23:03

Si, los conectores DATA mini din de 6 pines son todos compatibles que yo sepa.

Saludos
Manolo
EA7EE

ResponderCitar
EA5WO
Mensajes: 959
#67366  - 16 abril, 2009 23:15

Hola Manolo. Encantado de la oportunidad de saludarte y gracias por la respuesta. Tomo nota. Saludos. Pascual EA5WO

TURKEY Digital Modes Club (TADMC)
European ROS Club (ERC)
O.K.W. (R.Club) Torrent Digital Radio
(AWARD Manager)
EA5WO - Pascual. Torrent IM99SK (Valencia)

ResponderCitar
Inició el tema
EA2CTB
Mensajes: 76
#67384  - 31 enero, 2011 18:44

Hola,
¿esto es asi? ¿es el mismo esquema en todos?

Para la Yaesu FT7800 es asi:

Pin 1: Data IN
Pin 2: GND
Pin 3:PTT
Pin 4: out 9600
Pin 5: out 1200
Pin 6: Squelch

Pero creo que para la Yaesu FT-857 es:
Pin 1: Squelch
Pin 2: out 1200
Pin 3: out 9600
Pin 4: PTT
Pin 5: GND
Pin 6: Data IN

Siempre considerando que los pines estan, si la circunferencia es un reloj:
- El pin 1 a las 11 del reloj
- El pin 2 a la 1 del reloj.
- El pin3 a las 9
- El 4 a las 3
- El 5 a las 7
- El 6 a las 5

Voy a hacer un crosslink entre estas dos y no quisera liarla...;)
Gracias

73
Iñaki
Vitoria

ResponderCitar
EB1BCT
Mensajes: 270
#67368  - 31 enero, 2011 19:24

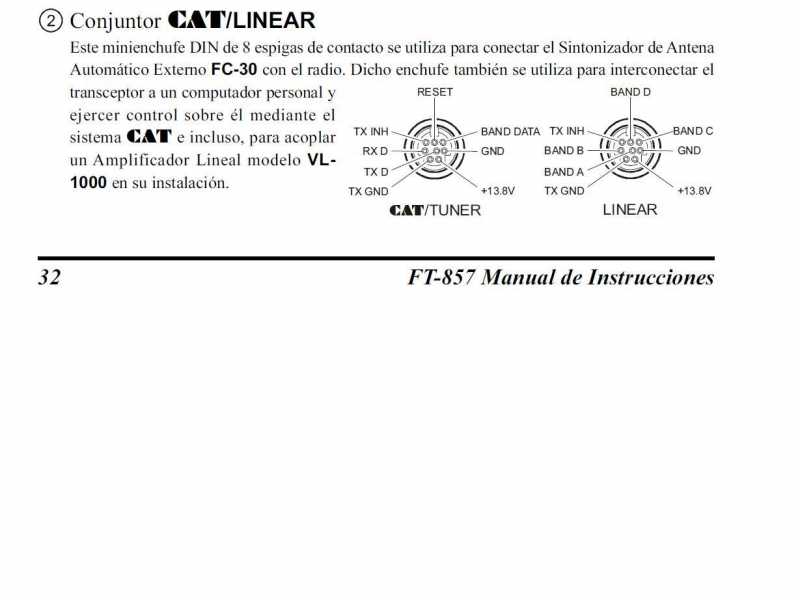

Hola aqui tienes el conector data de 857.
Un saludo EB1BCT

EB1BCT =MANUEL 08RCE

ResponderCitar
EA2CTB
Mensajes: 76
#135544  - 31 enero, 2011 19:32

Gracias por el esquema, pero me hace falta el otro, el minidin de 6 pines que esta al lado de ese.
A ver si coincide con lo que he puesto arriba.
73

73
Iñaki
Vitoria

ResponderCitar
EB1BCT
Mensajes: 270
#67369  - 31 enero, 2011 20:00

Si tiene que ser ese.
Como decias el data pues .
Un saludo.

EB1BCT =MANUEL 08RCE

ResponderCitar
EA2CTB
Mensajes: 76
#135564  - 31 enero, 2011 20:18

Perfecto. No se si el del DATA lo habias puesto antes o lo has añadido ahora (igual no lo habia visto)

Esta claro y meridiano, y por eso, volviendo al principio del hilo, OJO que no son iguales ¡¡¡ni siquiera entre equipos del mismo fabricante!!!

Un saludo y gracias EB1BCT
73

73
Iñaki
Vitoria

ResponderCitar
EA7KY
Mensajes: 244
#135568  - 31 enero, 2011 22:59

Conector de datos de Kenwood
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/2573/Connectors KENWOOD.pdf

EA7KY Julio Maleno
San Lucas, 14 - 04700 El Ejido - Almería

ResponderCitar
EA2CYJ
Mensajes: 339
#67370  - 1 febrero, 2011 00:25

Hola Amigos

Para aclarar las dudas del conector minidin 6 pines.

Las conexiones son para todos los equipos las mismas, tanto para Yaesu, Icom y Yaesu.

Las conexiones son las siguientes:

1.- Data In o entrada de audio
2.- GND o masa
3.- PTT que se cierra a masa
4.- Data Output a 9600 Baudios o salida de audio.
5.- Data Output a 1200 Baudios o salida de audio.
6.- SQL.

Normalmente en la salida de audio o de datos se utiliza el pin 5 a 1200 baudios.

Muy importante las conexiones son visto de frente el conector de la emisora.

Saludos.

EA2CYJ-RAUL

Raul-Team ED2V
Ex EB2DAU
P.o.Box 2003
01080 Vitoria-Alava
ea2cyj@gmail.com

ResponderCitar
EA2CTB
Mensajes: 76
#135608  - 1 febrero, 2011 07:37

Gracias Raul y EA7KY.
Pues viendo esto, recitfico; el esquema es en todas el mismo. El error que estaba cometiendo es por la posicion del conector.
Si los ponemos en la misma posicion y vistos desde el mismo sitio, coinciden.
Un saludo.

73
Iñaki
Vitoria
