Hola

Os paso el interior del Balun de la marca COMET modelo CBL-2500,

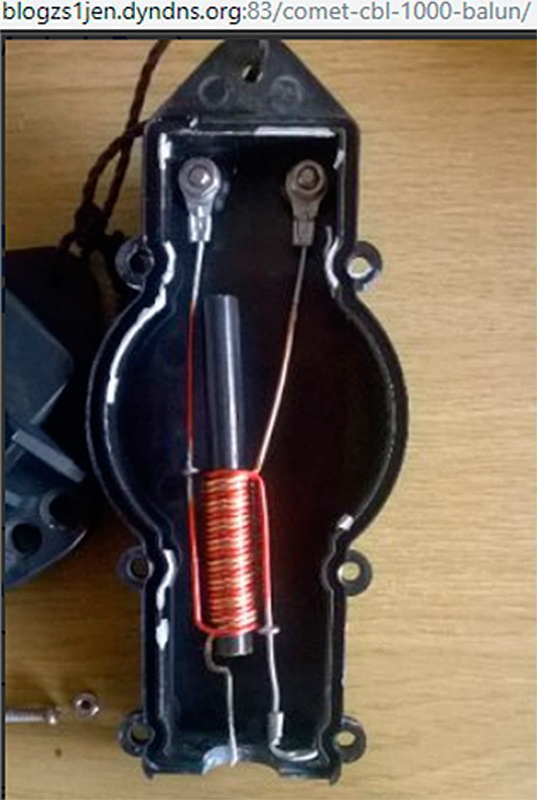

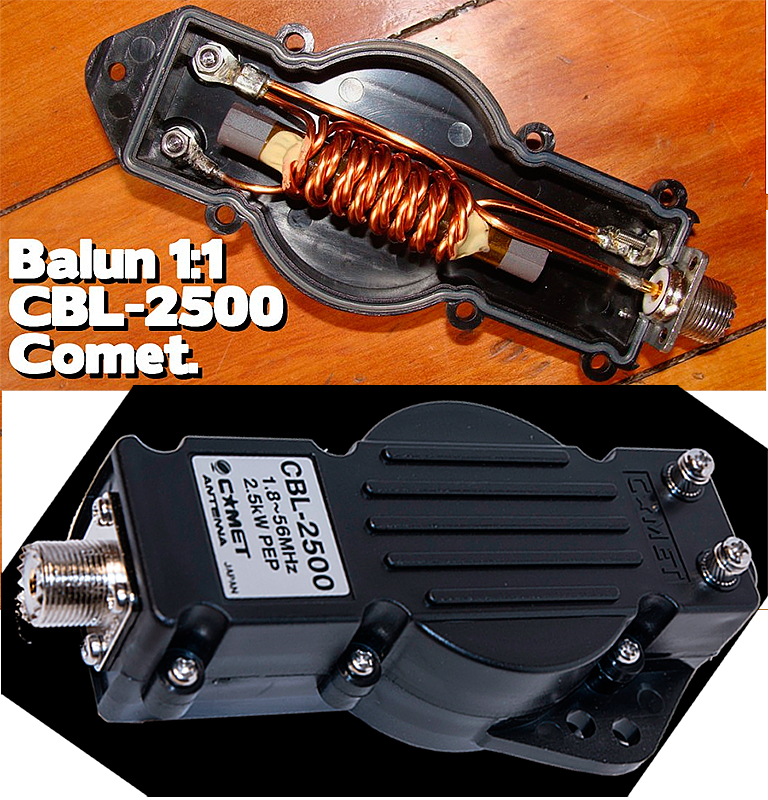

como se puede apreciar  en la imagen  el  bobinado interior esta retorcido.

¿Alguien sabe algo de los bobinados retorcido en los balun?

- Descripción:
· Balun Relación: 1:1
· Frecuencia: 1.8 - 56 MHz
· Impedancia: 50 ohm
· Potencia: 2.5 kW (PEP)
· Conector PL Hembra SO-239
· Peso:

73 Carlos EA1DVY

Muy interesante, muchas gracias!

 No comprendo que un balun hecho con ferrita cueste tanto, otra cosa es si está hecho con toroides tipo FT240 etc.  Tubo y tapones ciegos de PVC unos 4 euros, un PL hembra 3 euros, dos tornillos inox 2 euros, ferrita de musiquero gratis, 2 m cable barnizado del cajón que todos tenemos, total por 10 € +/-, y lo más interesante, la satisfacción de que lo has hecho tú. Y el tipo de balun que quieres hacer lo tienes en san Google, pero si no lo encuentras, con gusto te lo envio. 73 José Luis

Cierto, J.L. peeeeero, no todos tienen la posibilidad, la facilidad, la gana, la.... de hacérselo....y para eso están los comerciantes, claro.

Hay radioaficionados que llaman a un técnico para que se lo monte todo y ellos solo hablar. Y los hay que se lo hacen todo, equipos, antenas, paella, todo. Hi!

Hay de todo....Hi Hi.

José Luis (y demás colegas):

Nos desvivimos por conseguir el material adecuado para los toroides que utilizamos para los balun o unun, pero cuando se trata de lo mismo usando barras cilíndricas de ferrita cualquier desguace de musiquero nos parece excelente...

Amidon tiene barras de 12 mm de diámetro y 100 mm de largo de diferentes materiales, pero van de 8 a 10 dólares cada una. Y si uno busca por internet (ferrite rods)  hay bastantes, pero sin descripción del material. En las que lo tienen son Ferroxcube 3C90 una ferrita de MnZn con una mu i de 2300... algo más que el material 73 de Amidon (que ha sido sustituido por el 77).

jon, ea2sn  (¡Ah y Feliz Año a todos!)

Tengo la duda de si todas las barras tienen el mismo material y por tanto si valen todas. Porque las ferritas musiqueras que monto en los choke/balun  no sé si serán adecuadas.  Al menos no se saturan como las rosquillas.

Respondido por: EA1DVY  Os paso el interior del Balun de la marca COMET modelo CBL-2500,

como se puede apreciar  en la imagen  el  bobinado interior esta retorcido.



- Gracias a todos por la información

.

.

.

Tengo la duda de si todas las barras tienen el mismo material y por tanto si valen todas. Porque las ferritas musiqueras que monto en los choke/balun  no sé si serán adecuadas.  Al menos no se saturan como las rosquillas.

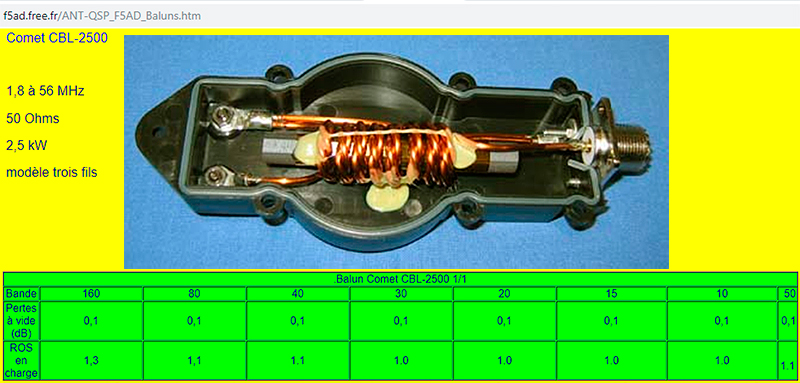

La contestación la puedes tener en la web de F5AD  que expone varias medidas que a realizado con varios balun de tubo de ferrita...

· Marca COMET modelo CBL-2500

...

73 Carlos EA1DVY

Buenas tardes,

No consigo entender qué es lo que están midiendo en el video ¿Es ROE o está midiendo otra cosa?

Lo pregunto porque si es sólo la ROE, no entiendo la utilidad que tiene medir eso para valorar si un balun en mejor que otro...

Saludos,

Jon

porque un balun que con carga artificial tenga roe no funciona correctamente,y puedes saber asi su ancho de banda también asi de fácil,un saludo

Pero eso no indica necesariamente que no tenga pérdidas y no sea una castaña.

La forma correcta de medir sería colocar una carga de la impedancia de salida y medir potencia en entrada y salida en el rango de frecuencias a utilizar. Aún así, solo tendríamos el rendimiento ideal, para un análisis en profundidad deberíamos añadir medidas con cargas reactivas.

Otra forma de medir a 50 Ω es colocar un segundo balun a la salida (culo con culo) y dividir las pérdidas entre dos, y para eso podemos utilizar un VNA o cualquier medidor de ROE que nos marque potencia, aunque sea relativa.

Buenos dias, totalmente de acuerdo Angel, ademas otra cosa es medir la simetria de la salida, ya que un balun no deja de hacer eso, entre otras cosas, dependiendo del tipo.

Basicamente yo a los mios les hago tres pruebas. adaptacion de impedancia, perdidas y simetria de la salida.

73.

totalmente de acuerdo,pero si de roe no esta bien ,tiralo,no hace falta comprobar nada mas,es la primera comprobación que debe hacerse,en el tema UN-UN CUANTAS VUELTAS? ya se trato en profundidad como medidr todos los parámetros del balun,¿no os acordais?,o no se aprendio nada?,aunque viendo las fotos  veo cada chapuza como la ultima del choque de ferritas con capacidad coaxial,en fin si eso es comercial,apaga y vámonos,un saludo
