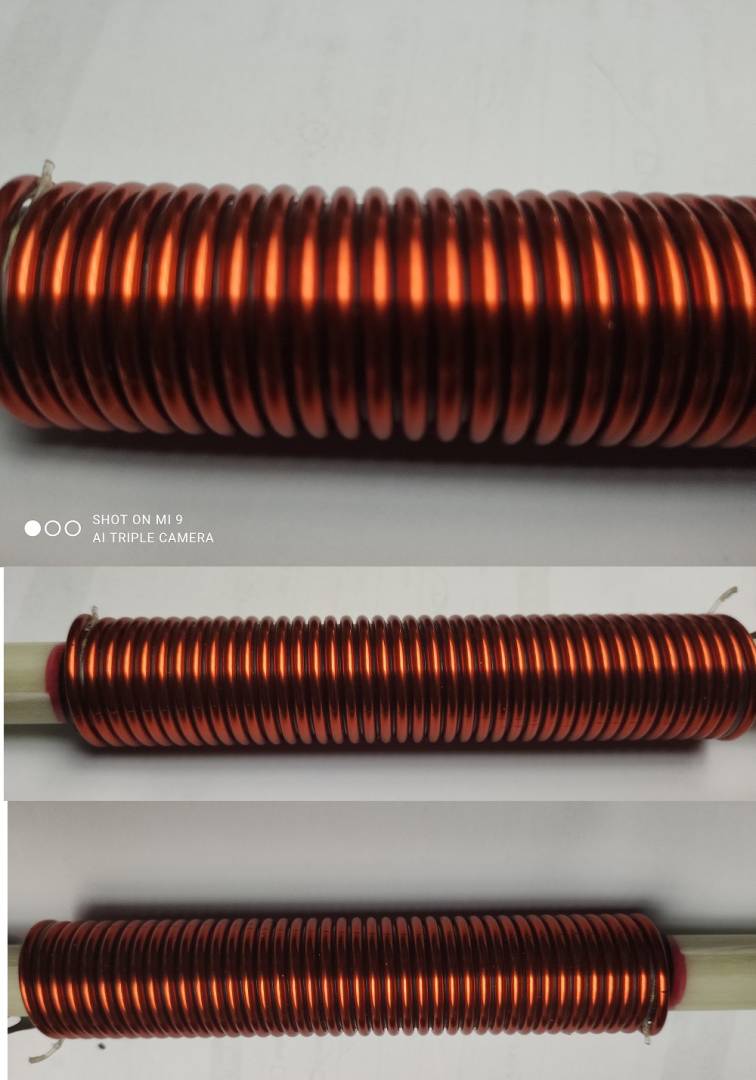

Como se construyen bobinas tan perfectas e iguales?

Jordi, un saludo. Me he pasado la tarde haciendo unos toroides y unos chokes con hilo esmaltado.

"De esas también he probado" (A propósito de Henry) 😉

Te coges el hilo de cobre, lo pillas con el tornillo de banco, estiras, en un taladro metes la barra del núcleo con taladro previo del diámetro del hilo y, en lo que aprietas el gatillo se va enrollando.

Sin taladro también, mientras mantienes estirado vas enrollando.

¿Qué tramas? ¿Podemos ayudarte? ¿Qué necesitas?

Cambio.

Gracias Diego.

Me podrias mandar info por este medio o por privado?

Por ejemplo..............montas la bobina sobre un tubo de fibra o le haces surcos? Torno? Sin torno?

Ya que estamos sucios de harina y abusando de tu buena fe, donde se compra el cobre esmaltado?

No hay mucha info en google.

Por supuesto de doy gracias por tu ayuda de forma anticipada.

Jordi. ea5zj

Publicado por: @ea1cn

¿Qué tramas?  ¿Qué necesitas?

Cambio.

Eso eso, que nos tiene en un sinvivir

Cada cosa a su tiempo, ja ja ja ja.

Primero.......vamos a ver si es viable, si podemos, y luego, lo hacemos publico.

Publicado por: @ea5zj

Cada cosa a su tiempo, ja ja ja ja.

Primero.......vamos a ver si es viable, si podemos, y luego, lo hacemos publico.

Esta noche ya no duermo con la intriga que nos traes.

Yo las pocas que he ejecutado, he utilizado una broca como soporte para hacer bobinas y siempre teniendo tenso el hilo.

En cuanto a lo de donde comprarlo? por desgracia van desapareciendo muchas tiendas de donde vendían de todo por lo que el último recurso que nos queda, internet.

Saludos y ya nos contarás que tramas.

Bueno, la verdad es que nunca he comprado hilo de cobre esmaltado, o lo tenia a mi disposición en mi instituto de FP o me lo da un electricista amigo. Es cuestión de preguntar, aunque sé que por Internet lo hay. En Amazon, por ejemplo.

Y cuando he tenido que hacer algo semejante a lo que indicas es coger una varilla de nylon, dar un taladro en un extremo para meter el hilo de cobre, ponerlo en el taladro, sujetar el otro extremo en el tornillo de banco o en un clavo firme y apretar el gatillo en lo que se va enrollando, eso, si no lo hago a mano, como aquellos balun de 1:1 antiguos en barras de ferrita, metidos en tubo de PVC.

En fin, no sé, si es un tubo, pues igual, pero a mano.... Uno hice alguna vez.... Para w3dzz.. Uff...

Más paciencia es con los toroides, que te distraes contando... HI.

En Madrid en su día hubo una tienda que te vendía al peso los metros de cable que necesitaras, luego paso a vender por bobinas y a la fecha de hoy, esa tienda desapareció.

Publicado por: @ea5zj

donde se compra el cobre esmaltado?

En tiendas de electricidad/electrónica; unos 7€ arriba o abajo los 70gr de 0.5 que son unos 44-45 metros.

Lo encuentras sin problemas en tiendas de suministro profesional, yo al menos, o en los grandes distribuidores online (RS, Mouser, etc.) minoristas online (electronica embajadores, cetronic, etc) o incluso en el resto de grandes comercios electrónicos que todo el mundo conoce, ya sean americanos o de extremo oriente.

Para bobinar asi a mano, mantener el hilo con cierta tensión y sujetar bien las primeras vuelta, muy parecido a como se pasa el hilo a un carrete de pesca, solo que aqui no te interesa ir variando el punto de entrada en la bobina cada n vueltas como hace el carrete..

Gracias Luis.

Para bobinar asi a mano, mantener el hilo con cierta tensión y sujetar bien las primeras vuelta, muy parecido a como se pasa el hilo a un carrete de pesca, solo que aqui no te interesa ir variando el punto de entrada en la bobina cada n vueltas como hace el carrete..

El inconveniente de hacerlo asi, es que inevitablemente, las espiras se tocan entre ellas. De ahí, mi pregunta tan rebuscada.

Jordi, supongo que tienes claro a estas alturas que es cobre esmaltado. ¿No?

Si, si, claro.   Perdon.

Para mi que Jordi no suelta prenda hasta que cobre la exclusiva en Sálvame

Me has pillado, es verdad. La exclusiva..............proximamente si dios quiere.

Jordi:

con hilo grueso, sujetándolo para que esté tenso, se bobina sobre un soporte liso de diámetro adecuado a espiras juntas. Luego, en función del grosor, en algunos casos basta con separar los extremos un poco para que, por elasticidad, se separen las espiras mínimamente. Quizá en tu caso bastaría, si el hilo es muy rígido, con hacer pasar entre las espiras una galga de espesor determinado. Luego, al fijar los extremos, no se producirían cambios en el espaciado.

Para cuando se requiere separación entre espiras de dimensiones fijas hay dos opciones: 1) usar un soporte torneado con surcos, para que cada espira vaya por el suyo, cosa que ahora se puede hacer fácilmente con impresoras 3D y tienes montones de ejemplos en Thingiverse.com como https://www.thingiverse.com/thing:2030237 y 2) hacer un bobinado paralelo del hilo esmaltado y un hilo de nylon del diámetro deseado: una vez que se ha hecho la bobina se retira el hilo de nylon y queda la bobina terminada. En la imagen que muestras esto no sería posible porque el hilo de nylon sería muy fino y se colaría entre las espiras del hilo esmaltado.

Suerte con las pruebas.

jon, ea2sn

Gracias Jon.  Te lo agradezco.

El inconveniente de hacerlo asi, es que inevitablemente, las espiras se tocan entre ellas. De ahí, mi pregunta tan rebuscada.

no veo el inconveniente con cable esmaltado (aislado) salvo que quieras afinar un poco la inductancia, o, como dicen más arriba, esté especificada una separación en la bobina. Aún así, puedes usar una cuña ad hoc bajo el pulgar que vas moviendo con cada vuelta para dejar un espacio, o bobinar junto con un cable fino que luego retires, o bobinar igual y luego separar un poco las espiras con algo que haga de espátula. Maneras hay mil, supongo.

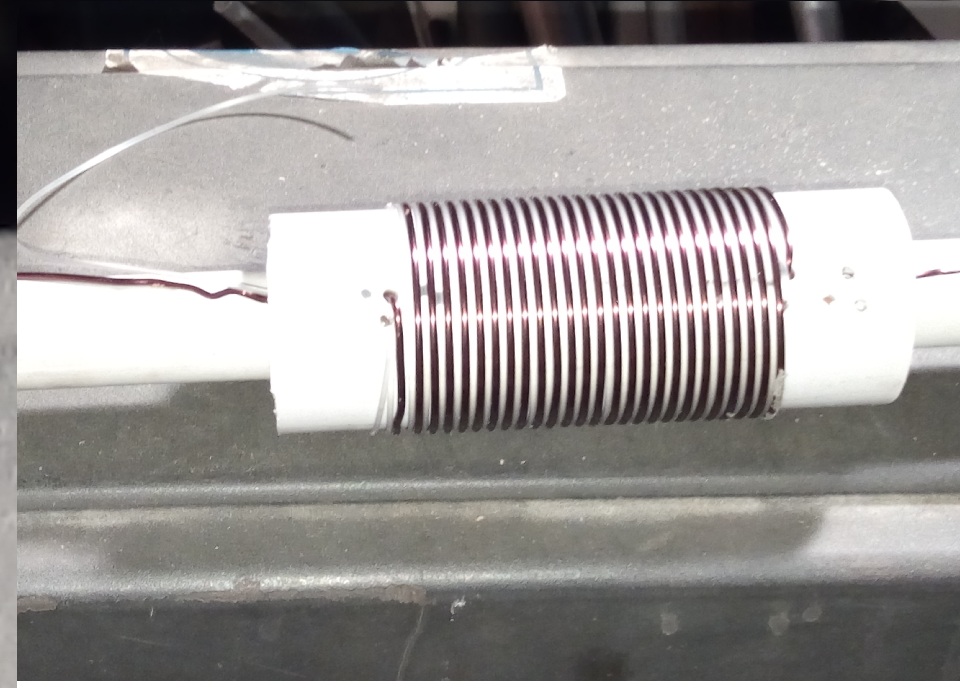

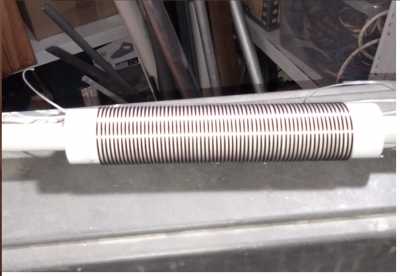

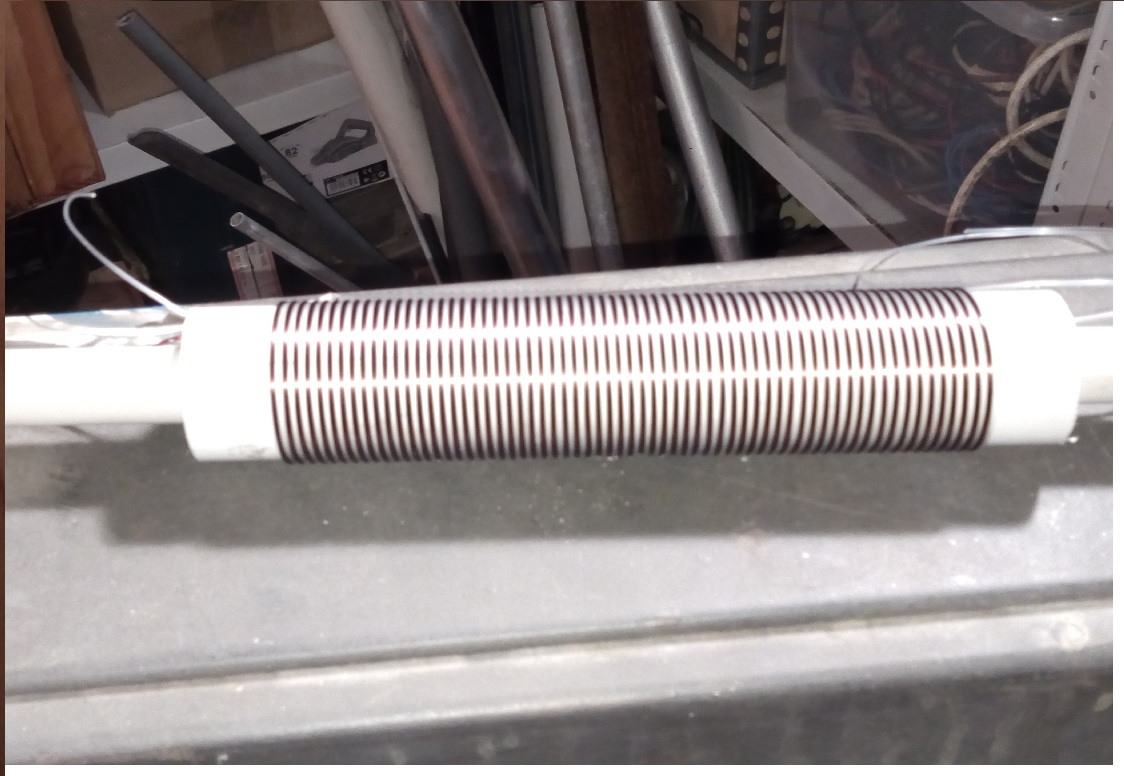

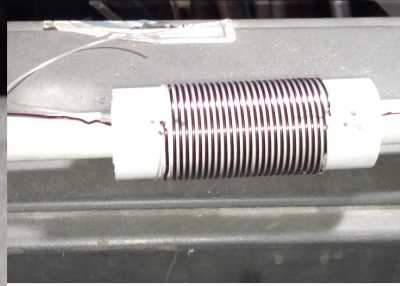

    Hola a todos, yo las he hecho asi, para hacerlas con las espiras separadas he bobinado directamente sobre un tubo de pvc  con las espiras juntas luego he bobinado con hilo de nylon del grueso que quiero que sea la separación entre las  espiras, en este caso he utilizado hilo de nylon de 1mm, ahí teneis el resultado.

un saludo EA5P

Gracias Ea5p. Muy amable.
