¿Como puedo medir esta bobina en el nanovna?

EA5DGK
Mensajes: 542
#372056  - 25 enero, 2022 13:38

Hola a todos,

pues eso, ¿como la conecto al nanovna? porque me da a mi que según como la conecte me va a falsear los datos, me refiero a la conexión de la salida del nanovna a los dos terminales de la bobina.

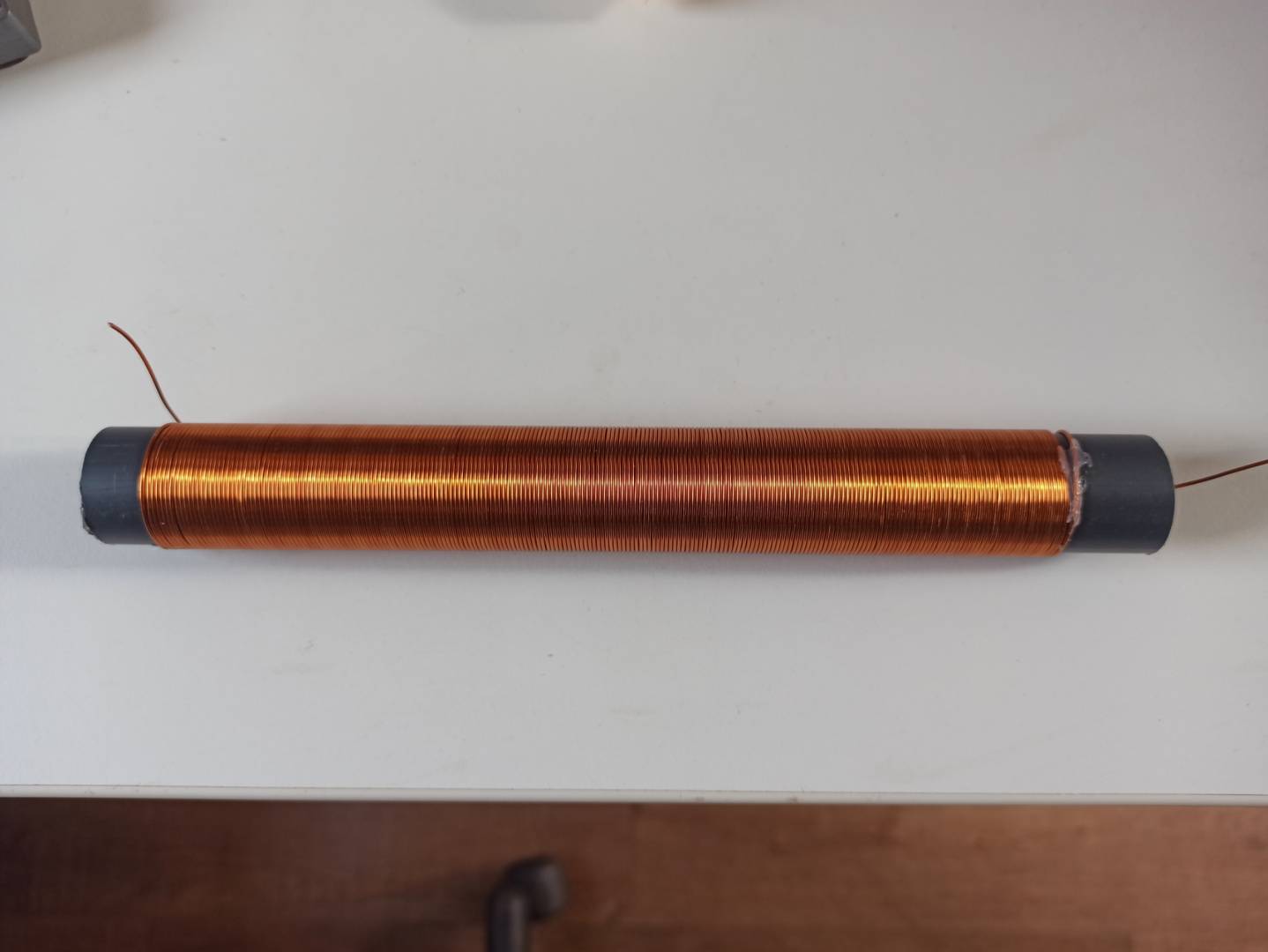

IMG 20220124 135650

Saludos.



Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
Inició el tema
EC4AA
Mensajes: 668
#372062  - 25 enero, 2022 18:01

Ponle un conector SMA (m), calibra el puerto 1 y mide Z11 (R±jX)
https://www.ure.es/foros/tecnico/nanovna-h/#post-369631

Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA5DGK
Mensajes: 542
#372072  - 25 enero, 2022 21:05

Manolo ya, pero la bobina mide 22 cm. ¿como le pongo un sma? no me llega, la opción que veo es poner un sma con unas pinzas de cocodrilo y así poder medirla, pero.... ¿no falseará los datos?, esa es mi pregunta.

Saludos.

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
Inició el tema
EC4AA
Mensajes: 668
#372087  - 26 enero, 2022 06:53

Es irrelevante (si los cables son cortos y calibre similar)

Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA3FUJ
Mensajes: 2
#372097  - 26 enero, 2022 11:03

Roberto mira la Web de EA3GRN tiene en youtube

Como medir bobinas (inductancias) con un nanoVNA



ResponderCitar
EA5DGK
Mensajes: 542
#372101  - 26 enero, 2022 14:52

Ya la vi hace tiempo, el mide un toroide muy pequeñito, yo una bobina de 22 cm, pero bueno, he buscado una solución y ya la he medido, gracias.

Saludos.

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.
