Cojinete axial sobre puntera de torreta??

EA1BPJ escribió:

Escribió:

Buenas,

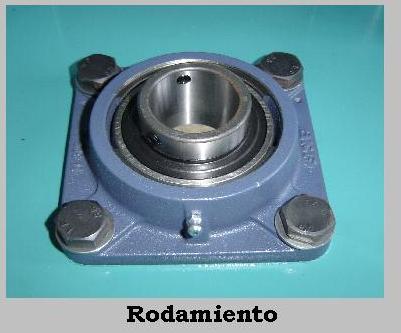

Con poco trabajo, la mejor opción ...

[img size=401] [/img]

En muchas de las punteras este no se puede poner,Pero esta claro que es lo ideal.

Es la parte de abajo que se queda apoyada encima de la puntera de la torreta televes , por eso tiene ese rebaje que se ve en la foto , para el tornillo de apriete , esa pieza se queda encajada en la torreta que no tiene ninguna clase de orgura , saludos [file name=REVERSO.zip size=106060] https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/legacy/files/REVERSO.zip [/file]

EA1BPJ escribió:

Escribió:

Buenas,

Con poco trabajo, la mejor opción ...

[img size=401] [/img]

Hola, es casi exacto al que tengo en la torre (si te fijas en la foto), aguanta lo que le den :woohoo: lleva incluso orificio para engrasador...

Donde se puede encontrar este rodamiento y que diametro de tubo admite??

Joan

Hola a todos.

El rodamiento de la foto es comercializado por SKF con sede en España. Concretamente, ése es el de tipo "Soporte de brida con Rodamientos Y".

He estado buscando en la web
http://www.skf.com

pero no he encontrado el modelo concreto ya que SKF comercializa una barbaridad de productos pero creo que está más detallado en la url siguiente:

http://www.skf.com/portal/skf/home/products?maincatalogue=1&lang=es&newlink=6_1_40a

En cuanto al diámetro de tubo que admite, he visto que hay modelos de hata 50 mm y de hasta 60 mm pero lo ideal es que el tubo sea lo más parecido al máximo admitido para que los prisioneros que lo sujetan sirvan solamente para fijar y no para aguantar el peso del conjunto.

De todas formas, supongo que si alguien está interesado, basta con enviar un correo a SKF con la foto del modelo y me imagino que os responderán. Lo que desconozco también es el precio pero para torretas con muchas antenas creo que merece la pena.

73, EA2AQH

Lo puedes encontrar en sitios donde vendan material para industria.

Habitualmente empresas que se dedican a vender bricolaje a empresas en particular.

Hola.

Yo los compré en una tienda de repuestos de maquinaria industrial, no son caros y los hay para un montón de diámetros de tubo casi de milímetro en milímetro.

La tienda donde los compré sin animo de publicidad fue en repuestos Abellán aquí en Jumilla.

Los podéis ver en un enlace que hay en el apartado de antenas de mi pagina Web www.ea5se.com el enlace se llama PUNTERA y esta junto al centro de la primera foto, como veréis es una puntera que me fabriqué especial para torre de alta tensión.

73 de Hermógenes - EA5SE.

Hola de nuevo.

Yo tengo una torreta de televés de 36 cm. y tal como aparecen las fotos en tu página, también quiero poner dos cojinetes axiales para evitar que el motor tenga que soportar ningún esfuerzo extra (ni axial ni radial). Además, la ventaja de instalar dos cojinetes es que si quieres cambiar el rotor, no hace falta cambiar el conjunto ya que queda suspendido por ambos cojinetes.

Tras mucho investigar en los tipos de aceros, encontré el que quería y he adquirido un másil de acero de 6 metros de largo que soporte lo que le echen Mi "problema" ahora es el asunto del diámetro.

Una vez galvanizado en caliente, el diámetro exterior del tubo es de 51 mm. por lo que la puntera de la torreta se queda pequeña ya que también es de 51 mm. y el mástil rozará. En fin, no hay problema ya que la radial se encargará de hacer desaparecer la puntera que "me sobra" pero tengo un dilema con los cojinetes. El de 50 mm. se me queda pequeño. He visto que hay un modelo de 55 mm. pero me parece que va a tener mucha holgura (2 mm por cada lado) por lo que creo que tendré que añadir un casquillo para hacer que el diámetro exterior del mástil aumente artificialmente aunque esto me parece un poco chapucero. ¿Alguna otra sugerencia? Seguro que este problema os ha pasado a los que habéis montado un cojinete.

Cualquier sugerencia será bienvenida, gracias y 73

Buenos días.

Es muy difícil que coincidan los dos diámetros, mástil y cojinetes, al no ser que se utilice un mastil de acero calibrado en vez de tubo soldado longitudinalmente como suelen ser las cañerías para agua.

Para ajustar los diámetros tendrás que hacer algo, eso así no trabajaría bien, yo en mi caso utilicé cojinete de 50 mm y el mástil era de acero inoxidable con pared de 4 mm pero el diámetro al ser en pulgadas tiene 48`7 mm y para que ajustara le hice dos casquillos, cada uno con dos chapas en forma de media luna de una longitud entre los dos algo menor que el perímetro del tubo colocándolos en sendos cojinetes, claro esta medida es más fácil de ajustar. Lo hice con chapa de 0´8 mm tu lo tendrías que hacer con chapa de 2 mm supongo que también quedaría bien.

Los casquillos los sitúo en cada cojinete apretando bien con los dos tornillos de llave allen que tienen en cabeza.

73 de Hermógenes - EA5SE.

Hola de nuevo.

Antes de nada, gracias por tu pronta respuesta. Respuesto a los casquillos, ésa era mi idea original pero sinceramente me parecía un poco chapucera y el objetivo de mi pregunta era por si había algún otro método menos artesanal. Sin embargo, si así lo has hecho y te va bien, seguro que la solución es correcta.

La solución de dos mitades en vez de un solo casquillo me parece buena también. ¿Tuviste que soldar las dos mitades al mástil? O por la simple presión ejercida es suficiente? ¿Los fijaste antes de insertarlos en el cojinete o una vez metido el mástil a través suyo introdujiste las dos mitades del casquillo para centrarlo y luego apretaste los prisioneros?

Gracias de antemano, 73.

Buenos días Eduardo (EA2AQH), comentas que has estudiado el tema de los tubos. ¿Puedes darme algo de luz sobre el tema? He comprado un tubo de fontaneria de 1 1/2" con 3.45mm de pared. En la punta de la torre va Optibeam OB9-5 a 1 m por encima una 5 elementos para 50 a 1 m por encima 1 dipolo de EA5BRE y en la punta del todo una X-200. Me gustaría tener seguridad de que no voy a tener problemas. Gracias.

Hola de nuevo.

Ya que sacas el tema del mástil, voy a aprovechar el hilo para comentar lo que averigüé al respecto sin ser un experto.

Estuve investigando los diferentes materiales, aleaciones, tamaños, estándares, ... y por fin encontré la norma que tipifica los tubos perforados de acero según la cual, hay los siguientes tipos:

- ST 32.
- ST 37.
- ST 42.
- ST 52.

La aleación está formada por Acero - Carbono. Normalmente se conoce como "A-46" pero en tubos se usa la referencia "A-106". Cuanto más alto es el "número", mayor es su resistencia. Si a esa referencia se le añade una "N" al final significa que lleva un tratamiento térmico para aumentar aún más su resistencia mecánica. Sin embargo, me dijeron que para los tipo "N" el pedido mínimo es de 10 Toneladas lo que se me iba un poco de presupuesto.

El ST 32 y el 37 se utlizaban en construcciones en viviendas de finales de los años 70 aunque también se usa en fontanería. Finalmente, el ST 52 se utiliza en conducciones de fluidos de alta presión (más de 70 bares) y también en construcciones tubulares de alta resistencia.

Por otro lado, cada tubo y cada referencia puede tener diferentes grosores lo que cambia su resistencia mecánica, torsión, ... A la hora de encargar el tubo, es importante tomar en cuenta varios factores:

- Muchos almacenes de fontanería se refieren al diámetro interior. Por tanto, como a nosotros nos interesa el exterior hace falta insistir este aspecto.
- Los tubos tienen una longitud estándar de 6 metros. Si nos interesa uno más corto, habrá que comprarlo igualmente y cortarlo por nuestra cuenta.
- Es importante insistir en que el tubo debe ser "sin soldadura". Si no es así, la resistencia del material será muchísimo menor.
- Los tubos no vienen galvanizados. Busqué una empresa de galvanización. A la hora de encargar este trabajo, hay que decir que debe ser "galvanización en caliente".

En mi caso, busqué (y encontré) un almacén en Getafe que comercializa tubos perforados de ST52. Me dijeron que había diferentes grosores y encargué uno que tien 7 mm, con 50 mm. de sección exterior. El mástil así pesaba casi 50 kg. Una vez galvanizado, aumentó el diámetro exterior siendo ahora de 51 mm. y el peso en 10 kg más.

En el caso que comentas, para saber si tu sistema aguanta correctamente hay que calcular el momento ejercido por cada antena respecto al último punto fijo del mástil (punta de la torreta). Una vez calculados, hay que sumar todos los momentos y comparar con la resistencia del material del mástil. En el caso del ST52 la resistencia está entre 500 y 700 N/m. En el ST 32 creo recordar que era de unos 220 N/M. Si no sabes cómo calcular esto, seguro que alguien te ayuda o bien puedes consultar alguno de los tutoriales que hay en esta misma página (a mí me han ayudado mucho). Una manera de reducir el momento de todas las antenas es colocando las más "grandes" lo más abajo posible.

En fin, espero haberte aclarado un poco el asunto. 73

EFECTIVAMENTE LO QUE COMENTA EA2AQH ES LO MAS ACONSEJABLE LOS TUBOS DE FONTANERO GALVANIZADOS QUE NORMALMENTE SE UTILIZAN EN INSTALACIONES DE AGUA NORMALES NO SON BUENOS PARA NUESTROS QUEACERES YA UE SON SE HIERRO BLANDO YO EN CIERTA OCASION PUSE UN ESTREMO DE UN TUBO NORMAL DE FONTANERO ENCIMA DE UN LADRILLO Y AL POCO TIEMPO DANDOLE EL SOL SE DOBLO COMO UN ARCO EL MEJOR Y RESISTENTE ES EL DE ACERO SIN SOLDADURA DE LOS CUALES EXISTEN DE VARIAS DUREZAS SALUDOS

Hola a todos;

Profesionalmente empleo tubos de altos límites elásticos >5.600 Kgrs/cm2 y resistencia a rotura por encima de 7.000kg/cm2. Voy a montar un mástil de 60,3mm de diametro exterior por 5,5 mm de pared que soporta una carga axil de 27 toneladas con coeficiente de seguridad de 2 (significa que soporta el doble). Va a soportar una 3 elementos para 40m y 4 mts más abajo una OB-16-3 de casi 11 mts de boom. Despues de hacer unos "numerillos",los coef. de seguridad siempre estan por encima de 2.
Estos tubos se venden por kg. y el precio debe estar alrededor de 1€/kg.
Hay varias empresas que lo venden, os adjunto la información de una:

http://www.hermagar.es/

La denominación comercial es N80 ó TM80.

Saludos,

Antonio,ea7ely

Antonio EA7ELY ¿que tal estas?, bueno yo utilizo tubo de alta presión calibrado sin soldadura, lo adquirí en un almacen de hidraulica esta reforzado al carbono y para mas inri lo galvanice y me deje de tubo de fontanero, al ser calibrado el tubo lo puedes encontrar de bastantes variedades de diametro y sección vale menos que el de fontaca y hace la misma función, saludos....

Hola de nuevo a todos.

Reabro este hilo para seguir con el asunto de los rodamientos ya que creo que es una parte fundamental y muy importante de las torretas con antenas yagi.

En esta ocasión, quiero tratar el asunto de la protección del rodamiento ante las inclemencias del tiempo. En teoría, los rodamientos industriales vienen cerrados pero estoy seguro que tras unos años, puede entrar la lluvia y/o el polvo dañando el interior.

La solución que he ideado (no sin ayuda) es la siguiente:

y la explicación completa la puedes encontrar en:
http://ea2aqh.es/2010/04/mastil-de-la-torreta/

73 a todos.
EA2AQH - Eduardo

¡¡¡ No olvides visitar mi blog: www.ea2aqh.es !!!

Bueno pues ya tengo solucionado como sujetar el cojinete en la puntera, sin hacer taladros no nada por el estilo.
Con soldadura fria NURAL 21, que da perfecto. Fuerte, pero fuerte de verdad.
Saludos cordiales.
Rafa. EA5TV

Hola :
Para Eduardo ea2aqh:
Veo en tu web que usas los cojinetes industriales, espero comprar dos para mi el próximo lunes, una pregunta, en tu pagina hay una segunda pieza metálica un aro con cuatro tornillo, esa pieza se vende ????o es que la hiciste tu como refuerzo para abrazar el mástil.

Por lo pronto creo que este tipo de cojinetes es mucho mejor que los vendidos con relación a nuestra afición en tiendas del ramo, se pasaron las roscas de donde van los tornillos, la puntera comercial no es de las españolas de toda la vida, pertenecía a una marca alemana y se torció y el mástil tambien se dobló,el que tengo es de fontanería, el próximo lo estudio mejor, todo estos cambios son debido a un fallo de materiales y a unas rachas de viento. 👿

Hola Avelino.

Los cojinetes de uso industrial como los que has visto en mi blog:

http://ea2aqh.es/2010/04/mastil-de-la-torreta/

están diseñados para dar miles de vueltas al día, sometidos a duras condiciones durante muchos meses, años si se les hace un mantenimiento preventivo simple. Por tanto, coincido contigo en que también pienso que son mucho mejores que los comerciales que fabrican para nuestra afición.

Los casquillos por lo que me preguntas:

http://ea2aqh.es/2010/04/mastil-de-la-torreta/

no son comeciales, tuve que encargarlos en un taller de mecanizados donde me los tornearon a la medida correcta.

Por último, si el mástil se dobló, es que no estaba preparado para soportar las antenas que instalaste. En una instalación del tipo "torre, mástil, riostras y anclajes", los mástiles suelen ser los elementos más débiles y los más expuestos a las incidencias climatológicas (viento, nieve, ...) Además están en la parte superior de la torre por lo que es fundamental calcular y dimensionarlo correctamente, en función de las antenas que se van a instalar. No basta con utilizar un mástil de buena calidad, ya que puedes quedarte corto, como te sucedió en el que caso que indicas.

73 de Eduardo - EA2AQH

Hola,

Hace tiempo estuvimos hablando de esos temas y quedó en un hilo muy bueno que se puede consultar:

http://www.ure.es/foro/6-tecnico/146339-donde-comprar-cojinete-axial.html

Es el famoso hilo de los "soportes de brida con rodamiento", donde por cierto Eduardo ya nos contaba lo de su instalación.

73, Máximo - EA1DDO
