COAXIAL ALIMENTACION CUBICA

Hola,

Yo no veo donde dice eso;

73, Máximo - EA1DDO

Hola Maximo.

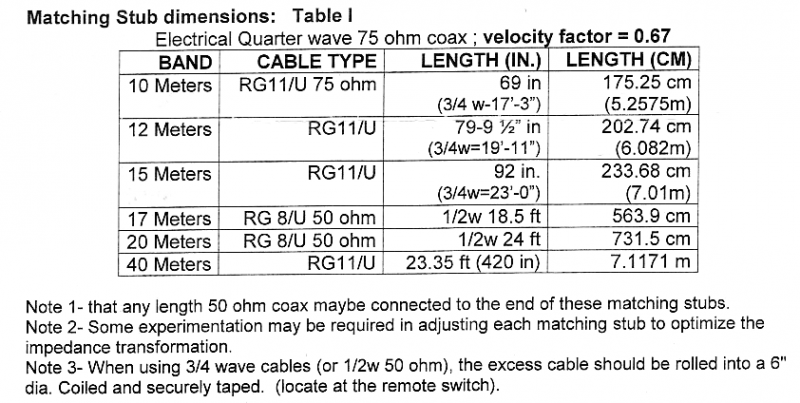

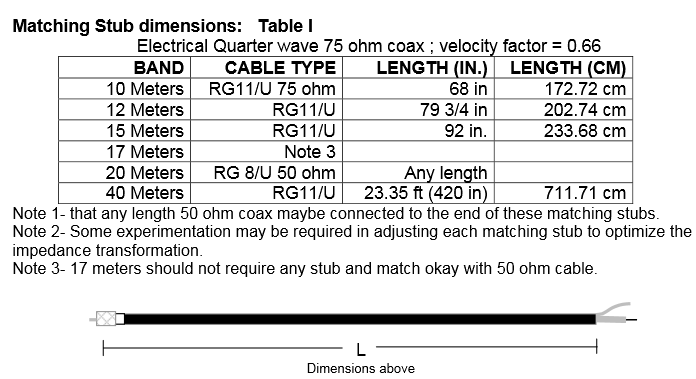

En la pagina nº 7 del manual Cubex MK IV - PT5 trae eso.

saludos

EC1AJL
Ricardo

Hola,

Lo que creo que esos de Cubex son un poco chapuzas.
Dicen que no pongas balun, que normalmente no hace falta...luego dice que a veces hay que usar Gamma... que si el transformador...
Eso no es serio.

Una antena es como es, y presenta la impedancia que presenta, que puede variar algo con la altura, pero no como para que dejen a gusto del consumidor el como conectarla.

Toda cúbica tiene que tener balun, a narices, y si no es de 50 OHm, transformar impedancia también.

Eso que dice en 17 y 20m son medias longitudes de onda, cuando usas conmutador remoto. Te dicen eso para curarse en salud. Media onda no hace efecto alguno en la impedancia y así se libran de dar datos más exactos.
Son unos chapuzas.

Yo de ti, pondría chokes en todas las bandas, transformador de impedancias donde hagan falta, etc.

Esos diseños son antiguos. Hoy en día la gran mayoría de los diseños ya salen a 50 OHm, solo hace falta un choke.

73, Máximo - EA1DDO

Hola de nuevo Maximo.

Entonces en un principio voy a alimentar todas las bandas independientemente con un choke, mejor asi no????

saludos

EC1AJL
Ricardo

Hola,

Yo es lo que haría, pero bueno, cada uno elige su propio camino.

Choke hay que poner a todas las bandas. Para las bandas que tienen 50 OHm, el balun 1:1 de I4BBE (que hay en mi página) es el mejor. Para las que son a 110 Ohm...hay que buscar un balun 2:1 adecuado.
Todas al conmutador remoto y listo.

73, Máximo - EA1DDO

Hola de nuevo Maximo.

He alimentado todas las bandas independientemente hasta el conmutador de antena con coaxial de 50 ohmios mediante unos chokes que tenia de otra antena cubica y los resultados son buenos en cuanto a la roe, a excepcion de labanda de 15 metros que hay que ajustarla mas.

Lo que no he mirado con el analizador de antena es la impedacia que tiene cada cuadro en cada banda.

saludos

EC1AJL
Ricardo

Hola,

Pero si la ROE es buena... entiendo que la impedancia también.

Es bueno que mires banda por banda a ver que impedancia presenta, ROE, ancho de banda, etc. De esa manera puedes tratar de ajustar algo más y saber si necesitas transformar impedancia o no.

El balun I4BBE hay 1:1 y también 4:1, el que no hay es 2:1

http://www.ea1ddo.es/balun/balun_ea1ddo_para_antenas_cubicas.html#Balun%20Coaxial%201:1

73, Máximo - EA1DDO

Hola de nuevo Maximo.

Adjunto detalle de la r.o.e. segun banda:

20 metros:

14.000......1.1
14.100......1.1
14.200......1.1
14.350......1.5

17 metros:

18.000......1.2
18.100......1.4
18.168......1.5

15 metros:

21.000......1.3
21.150......1.4
21.250......1.4
21.450......2.5

12 metros:

24.890......1.6
24.930......1.6
24.990......1.6

10 metros:

28.000......1.6
28.200......1.2
28.300......1.1
29.000......1.4
29.700......3.0

saludos

EC1AJL
Ricardo

Hola,

Bueno, esas cifras no están mal. Para ser una antena multibanda, de cinco bandas, está bien de ROE. Algunas bandas están perfectas, sobre todo 20m.

En principio yo les pondría un balun/choke a cada banda, cable normal al conmutador remoto y probaría. Con esas cifras parece aceptable.

73, Máximo - EA1DDO

Hola de nuevo Maximo.

La banda de 20 metros esta perfecta pero la banda de 15 metros en la parte alta
la roe es elevada (2,5), la banda de 12 metros tambien prodria mejorarse, etc...
lo unico que al modificar estas para ajustar mas la roe puede que la banda de 20 metros tambien empeore.

De momento como tu bien dices voy a probarla asi antes de dejarla ya definitivamente y añadir los cuadros de 40 metros.

saludos

EC1AJL
Ricardo
