Choques de RF

Bueno,

Tedndriamos que ver como baja ese cable.

Si pudiera bajar perfectamente alineado al centro del dipolo sería correcto porque se alinearian las corrientes y bien.

Pero si pasa en algún momento paralelo al coaxial, es fácil que tengas estos retornos.

Lo primero poner las masas de el conmutador a tierra. Ademas antes de llegar al conmutador haz de 15 a 20 vueltas con el coaxial con un centro del tamaño de un tubo de PVC de desagüe (15 a 20cm de diámetro)(una bobina) con todos los coaxiales que bajen juntos.

Esto es una bobjna de "simultaneidad", que evitará que la RF se cuele por los coaxiales de los equipos de 50, 144, 432, etc que puedas tener.

El coaxial del conmutador hacia el cuarto de radio a tierra, y no le iria mal otra bobina de simultaneidad.

Los chasis de los equipos a tierra.

Aseguarte que la tierra es buena.....

Después puedes rematar poniendo ferritas de choke.....

Saludos.

EA5TV escribió:

Quiza ya se ha escrito mucho, pero no he encontrado lo que responderia a mi consulta.
Tengo varias antenas conectadas a un conmutador remoto, con una unica bajada hasta el cuarto de radio, y he visto que en alguna banda tengo algo de RF de retorno, no demasiado con los 100 W del equipo, pero que cuando conecto el lineal, el efecto ya es excesivo, hasta el punto que me apaga los ledas con los que ilumino la mesa.
Tengo un dipolo triple para las 12, 17 y 30 m con una unica bajada, con un choque de coaxial, tipo Ugly-balun, tal como indica el esquema de construccion, y solo tengo RF en la bande de 30m.
Ahora bien, como en alguna de las otras bandas, 10, 15, etc, tambien tengo un poco, he pensado en poner ferritas, pero donde las pongo, en cada una de las bajadas de cada antena al conmutador, o a la salida del conmutador hacia el cuarto y que me sirvan para todas las antenas.
Saludos cordiales.
Rafa. EA5TV

Y si le pones al dipolo de 12-17-30 un balun 1:1?

Si quieres poner ferritas deberían estar en primer lugar y desde mi punto de vista lo más cerca de la antena de forma que eliminen ese retorno desde inicio y se radie lo mínimo posible. A pocos centímetros de la vertical tengo un MFJ915 que no deja de ser un trozo de coaxial con ferritas.

Slts.

Cada caso es diferente y cada caso puede tener una solución diferente. Tienes varios método para limitar el retorno de RF.

Quizá este trabajo te pueda ayudar:

https://enioea2hw.wordpress.com/2017/09/17/choques-para-evitar-retorno-de-rf/

En cualquier caso hay mucha bibliografía por la red. en algún caso contradictoria, pero en estos casos el sistema pueba/error funciona.

Los choque o las ferritas siempre se colocan lo mas cercano al punto de alimentacion de la antena posible o en tu cado tambien en la entrada del conmutador. Tambien si la RF se resite en el cuarto de radio indiscriminadamente ir probando, pero ten en cuenta que si pones ferritas hay que poner unas cuantas unas detras de otras no una o dos.

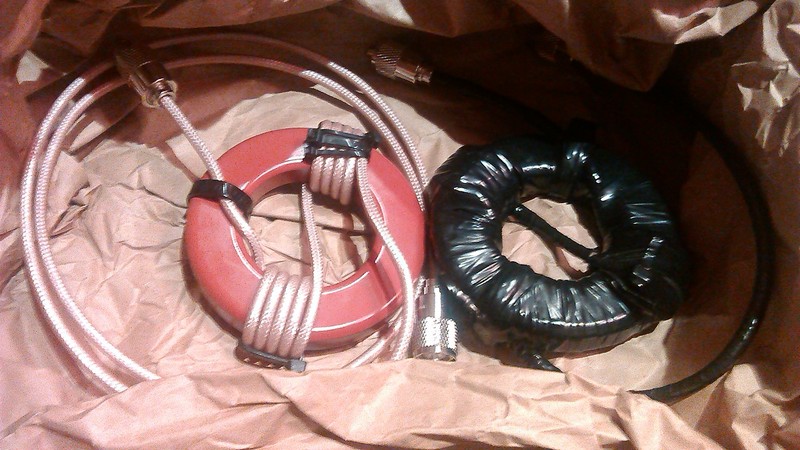

Yo preparo estos choques pero son para mucha potencia , para 100 w seria lo mismo pero con otro toroide mas economico.

Bueno, pues despues de hacer algun choque y comprobar que no obtenia resultados satisfactorios, he comprobado todos los cables que bajan desde la torre y demas, y mi sorpresa ha sido que en el coble de control del rotor el detector de RF me indica que por ese cable tambien hay, y eso si que no tengo ni idea como evitarlo.
Ya no se si puede ser que haga de antena o que.
Lo que es el rotor en si mismo, no tiene toma de tierra como tal, pero la torre si que esta puesta a tierra, por lo que entiendo que el rotor tambien.
Alguna idea?.
Saludos.
Rafa. EA5TV
Edito para ampliar info.
Pasa lo mismo con la bajada del conmutador y solo en 20 y 30 metros.

Prueba chokes o ferritas en el cable del rotor a ver.

Enviado desde mi SM-T813 mediante Tapatalk

Bueno, pues aunque antes no lo habia puesto, en el cable del conmutador remoto, tambien se detecta RF, asi que buscando por los cajones he encontrado tres ferritas, se las he puesto a la bajada, justo donde sale el cable, y el resultado es que aunque sigue detectandose RF, ha bajado considerablemente, lo cual me hace pensar que habra que colocar algunas mas.
Gracias por la idea, EA2AAE.
Saludos.
Rafa. EA5TV

Todos los cables que bajan de las antenas pueden conducir la RF, coaxiales, alimentación, control..., si bloqueas uno bajará por algún otro, hay que bloquear en todos (a la misma altura).

Hola , a mi lleva la rf. molestando desde hace años, ferritas choques .... y el otro día empece por poner una batería y probar, todo igual ,y probé con la misma ant. y otro trx. .. anda y no se oye el maldito ruido al trasmitir ? hummmm a mi anan le he dejado el cable del altavoz en 10 cm. y :woohoo: :woohoo: :woohoo: se acabo ( espero que para siempre) que cosas

73.......Lute

EA5TV escribió:

Bueno, pues aunque antes no lo habia puesto, en el cable del conmutador remoto, tambien se detecta RF, asi que buscando por los cajones he encontrado tres ferritas, se las he puesto a la bajada, justo donde sale el cable, y el resultado es que aunque sigue detectandose RF, ha bajado considerablemente, lo cual me hace pensar que habra que colocar algunas mas.
Gracias por la idea, EA2AAE.
Saludos.
Rafa. EA5TV

Ojo, qué no sirve poner 3 ferritas, hay que meter muchas......
Y hay que ver el material de las ferritas.
Como han dicho hay que cortar todas las salidas, la RF se va por donde le dejan .

Enviado desde mi SM-T813 mediante Tapatalk

Por lo que he visto en mi antena para que se note "algo" con las ferritas de clip hay que poner al menos 12 todas seguidas.
Es mejor un toroide gordo con 4 vueltas del coaxial RG8, cada vuelta en el toriode equivale a 4 feritas de clip o más (depende del tipo de ferrita que lleven .. hay varias) y si es para 7 Mhz o menos.. todas las vueltas que puedas darle al toroide.
La posición no siempre es lo mejor arriba, en el punto de alimentación. El cable coaxial de bajada a lo largo de la torre induce RF que la baja al cuarto de radio, al final yo lo tengo en la base y en todos los cables .. además del balun ...
Saludos
