Choque de RF

Hola,

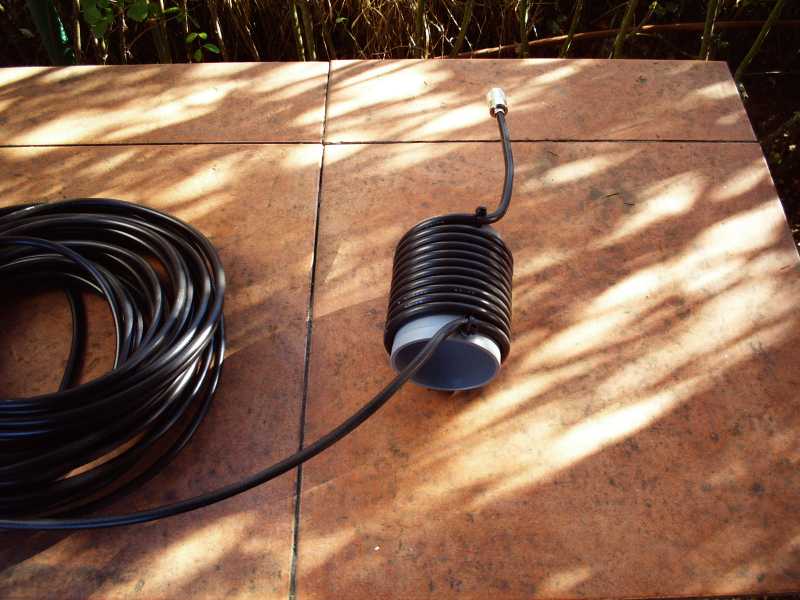

¿Cuántos metros de cable van ahí enrroyados?

A partir de cuatro metros está bien.

73, Máximo - EA1DDO

Hola,

El numero de vueltas corecto pero el diametro insuficiente ,de 13 a 15 cm ,este ultimo es mas conveniente, tambien con las vueltas juntas fonciona.
un saludo

Podrías poner un post de como has hecho el dipolo rígido? Yo estoy contruyendo uno con tubo de aluminio y trampas hechas con placas de circuito impreso(condensador) e hilo esmaltado de 1,5mm (bobina) y me gustaría compararlo con las medidas del tuyo.

Agradecido de antemano,

Javier EA4AON.

EA4AON escribió:

Podrías poner un post de como has hecho el dipolo rígido? Yo estoy contruyendo uno con tubo de aluminio y trampas hechas con placas de circuito impreso(condensador) e hilo esmaltado de 1,5mm (bobina) y me gustaría compararlo con las medidas del tuyo.

Agradecido de antemano,

Javier EA4AON.

Buenos días, Javier:

Este dipolo que menciono es un dipolo comercial de casa ECO Antenne, para las banas de 10,15 y 20 m

Pero si que hay un post mio de un dipolo para la banda de 40 m con plano de construcción y medidas.

http://www.ure.es/foro/6-tecnico/125390-como-aumentar-el-ancho-de-banda-en-un-dipolo.html

Este es el Link.

Dime para que bandas es el dipolo que estas construyendo tu, ya que estoy buscando yo otro con trampas para las bandas antes mencionadas.

Saludos.

Hola Juan Carlos,

El dipolo que me estoy haciendo es para 10,15 y 20m. Para el ajuste de la trampa lo estoy haciendo midiendo capacidad e Inductancia con el inductametro-capacimetro del EAqrpclub para obtener un buen Q por separado y despues de colocarlo en paralelo lo ajusto para que resuene en la frecuencia correspondiente. El ancho de banda de las bobinas es pequeño (debido al alto Q) pero es sencillo llevarlo a frecuencia con un dip meter o analizador de antenas. La duda la tengo en la longitud física de los tramos de aluminio.
Medidas empezando desde el balun:

---2m---[tR10m]---0,18m---[tR 15m]---0,63m

---

Los ajustes se realizan colocando el dipolo aproximadamente a 2,5m del suelo. Empezar por el tramo de 10 y seguir con 15 y 20m. El punto de resonancia puede variar cuando la antena se eleva a su posición definitiva a 7m del suelo o superior.

Variaciones:
20m - 50Khz
15m - 75Khz
10m - 100Khz

El balun está hecho con RG58 y son 6 vueltas sobre tubo PVC de 10..15cm de diámetro. Mira las instrucciones de montaje del dipolo de Hy-Gain TH1 y lo veras muy parecido.

Saludos, Javier.

Hola, Javier
<>.
Seguroooo!! ¿No conoces al Sr. Murpy? A mí siempre me ha acompañado cuando he sintonizado antenas....
Bueno, bromas aparte, suerte en la experimentación.
Cordiales saludos
JuanJo

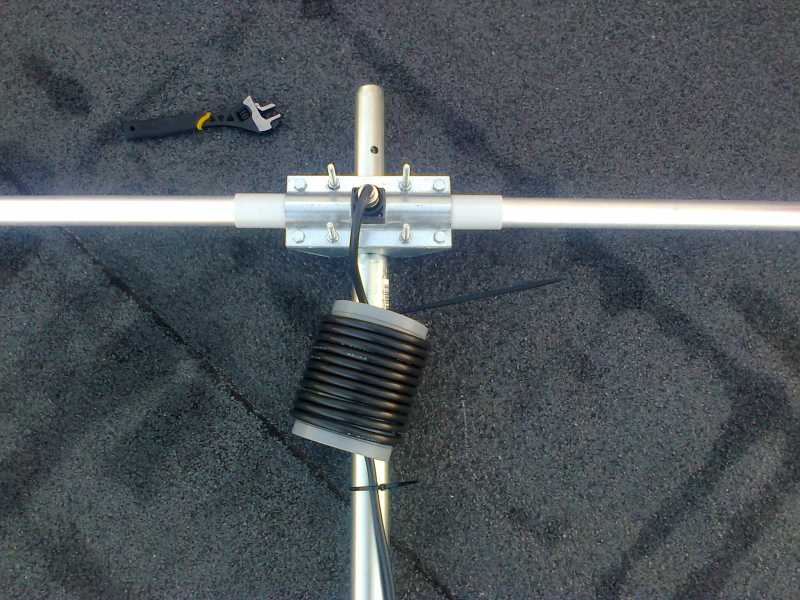

Bueno aprovechando el buen tiempo que hizo en Madrid ayer, me subí a la azotea y cambie el cable del dipolo rígido y monte el nuevo con el choque.
Pero no estoy del todo convencido ya que ahora tengo un poco mas de estacionarias.
Con el cable RG58 y sin choque tenia y según el analizador 1.04 como mínimo y ahora tengo 1.23 siempre tomando como frecuencia de resonancia 14.175

Es posible esta subida por el choque?

Gracias

La ROE se debe medir directamente en la antena, medida en la otra punta de la linea de transmision ya no es real.

En el mejor de los casos, suponiendo que la instalacion es correcta, la ROE medida en el cuarto de radio es menor que la real debido a las perdidas del cable, cuantas mas perdidas menos ROE.

Si has cambiado el cable y ahora tienes menos perdidas, es normal que te marque mas ROE ya que se acercara mas a la real.

Si no has cambiado el cable y el aumento es por el choque, tambien puede ser normal si has eliminado retornos de RF por el exterior del coaxial, ahora se acerca mas a la real.

Resumiendo, que si antes medias una ROE baja no es que no la tuvieras.

Muchas gracias por tu contestación.

Es cierto que el cable nuevo es de baja perdida.

Ahora entiendo porque despues de cambiar una linea RG a otra AIRCELL a mi también me subio.

Gracias por la respuesta.

Javier. EA4AON.
