Cambio de polaridad invertida en Emisora…

con que pongas uno de positivo a negativo sobra

Un saludo, joaquin

Saludos

Y antes,(estre bateria y diodo) el fusible correspondiente. si el fusible es de 10A , ponle un diodo que te soporte algo mas, asi no tienes que sustituirlo.

Mejor en paralelo que en serie..... Como ya te comenta Joaquin

Hola

Gracias por los consejos ...
Pero la pregunta no es como se pone el Diodo
sino que tipo de diodo pongo que aguante 25A y 14V cuando TX la emisora...

Ver esquema

---

Saludos.

Saludos a todos.

Casi todos los equipos electronicos que se precien y este alimentados en continua + / - ( X ) tension, digase de radios de coche, etc., suelen llevar un circuito protector contra inversiones de polaridad. Para que en caso de que nos equivoquemos y cambiemos la polaridad, funda el fusible.

Lo suelen llevar interno, y en paralelo con la alimentacion, y que solo conduce cuando se invierte la polaridad, circulando la corriente por el y funde fusible, y no entra nada al equipo.

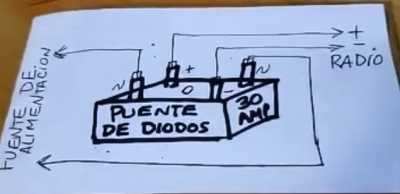

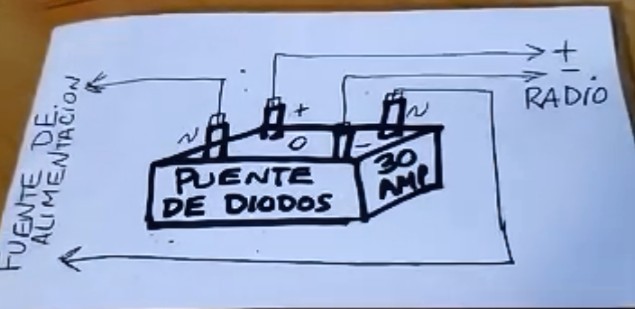

Ahora puedes poner un circuito similar a este del enlace.Si optas por un puente los hay de 25, 50 amperes y mas gordos.

Mira el tema a ver si te sirve:

http://www.electronica-electronics.com/Tecnica/invertir-polaridad.html

http://www.info-ab.uclm.es/labelec/Solar/Componentes/Diodo_I/aplicacionesdiodorec.htm

Aqui se habla en concreto de lo que quieres.

http://www.radioelectronica.es/radioaficionados/19-inversion-polaridad

Recuerda que es tu responsabilidad lo que suceda....

Saludos toni

.

La idea es buena para más seguridad Carlos, pero el 99 % de los transceptores ya lo llevan. 73 "Topband.man"

Y digo yo. ¿Para que lo quieres de 25A si en recepción, que es el estado en el que se econtrará cuando lo intentes conectar al revés no consume más de 1 o 2 Amperios?

No me cuadra

73

Carlos, el diodo puesto en serie, tal como lo ilustras, debera soportar la corriente en transmision de forma prolongada, ademas de producirte una caida de tension en la alimentacion del equipo.

Si el diodo lo pones en paralelo con el equipo, despues del fusible de proteccion correspondiente, el diodo solo debe soportar una corriente elevada en el momento de la conexion inversa, justo el tiempo que tarda el fusible en fundir. El equipo solo habra visto una tension inversa de menos de 1 voltio y menos de 1 segundo, por lo que no tendras daños, solo cambiar el fusible.

No te hace falta ya lo traen los equipos de serie saludos

Pon el diodo en paralelo como te han comentado y si es posible que aguante mas intensidad que los fusibles que deben ser dos uno en cada conductor, no serias el primero que en la inversión se quedo abierto el diodo de protección del equipo y detrás se fue el equipo entero al carajo, todo depende de que intensidad estamos ablando la que consume el TX, si tienes problemas para encontrar el diodo yo te regalo un par de ellos de mas de 25 Amperios, ¿tu pagas el porte? El de la izquierda de la primera fila de la imagen es el mas cómodo de poner y es suficiente para lo que quieres hacer.

73 EA1AV Agustin

Hola Joaquín:

Igual ya te respondo tarde, pero el tipo de diodo que se utiliza por su menor caída de tensión (típicamente entre 0.3 y 0.4V) es el diodo tipo Shottky que existe en encapsulados adecuados para soportar esos 25A y disipar la potencia siempre con el radiador adecuado. Para esto ya te has de ir a las hojas de características del fabricante.

No sé decirte dónde encontrarlo exactamente. Igual en www.ariston.es o en RS Amidata de fabricantes como Philips, ON Semiconductor, etc.

Lo de los fusibles y tal, pues cuantas más protecciones mejor, ¿no?

Hola, mira estos artículos, quizas te sirvan.

http://www.ad5x.com/images/Articles/Vprotect.pdf

Creo recordar a ver visto otro con dos diodos cruzados pero no lo he encontrado.

Saludos cordiales, 73´s de Antonio, EA1GFY.

Yo diría que no hace falta hacer nada. Si el equipo es el IC-7000, ya tiene el diodo (dos, para más señas) incorporados:

Hola

Gracias por los consejos ...
Efectivamente casi todos los equipos en su interior tienen un fusible y un diodo en paralelo de positivo a negativo…

La emisora la utilizo en móvil o portable conectada a una batería de coche es para realizar
alguna actividad campera, como puede ser en: Emergencias, Concursos, Castillos, etc…
y creo que no es cuestión de desmontar la emisora, de noche y sin las herramientas apropiadas
para reparar su fusible o diodos… por una conexión errónea de cambio de polaridad invertida…

Por eso he pensado que para evitar una conexión errónea de cambio de polaridad invertida
poner un diodo para proteger a la emisora, en serie en el cable positivo ( + )
antes de conéctala a la batería o a la fuente de alimentación.

¿ Que DIODO me recomendáis que aguante 25A y 14V en la TX de la emisora ?

Diagrama de la emisora ICOM IC-7000

---

---

:::::::::::::::::::::::::::::::::::::::::::::::

Temas relacionados:

Manuales IC-7000 http://www.netcomunity.com/ea1nt/ic-7000.htm
Técnico http://www.netcomunity.com/ea1nt/docs/icom_ic_7000_servicemanual.pdf
modificacion http://www.kb2ljj.com/data/icom/ic-7000.htm

Saludos.

EA4BGH escribió:

Yo diría que no hace falta hacer nada.
Si el equipo es el IC-7000, ya tiene el diodo (dos, para más señas) incorporados:

OK

Efectivamente la emisora ICOM IC-7000 tiene en su interior dos diodos y un fusible.
El fusible se puede cambiar por otro fácilmente retirando el frontal…

Tema relacionado
http://www.ure.es/foro/6-tecnico/96362-como-hacer-una-instalacion-en-movil-giuaburros.html#96408

http://www.ure.es/foro/6-tecnico/50351-fuente-para-icom-ic-7000.html?limit=10&start=10#50895

http://www.ure.es/foro/6-tecnico/24730-limitador-de-voltaje.html#24744

http://www.ure.es/foro/6-tecnico/19653-subir-potencia-ic-7000.html#19675
http://www.ure.es/cgi-bin/yabb2/YaBB.pl?num=1206701202
===
batery booster http://stores.tgelectronics.org/Detail.bok?no=7
foro http://www.eham.net/reviews/detail/6449

http://www.westmountainradio.com/product_info.php?products_id=pwr_guard

http://www.westmountainradio.com/content.php?page=dc-power

---
----

Saludos.

Hola

En la Revista "CQ Radio Ameteur" edición Española Nº 316 del mes de Noviembre 2010
en la pagina 23, hay un articulo de "Protección del equipo contra inversión de polaridad"

Es muy interesante

- - -

Parece ser que esta emisora (ICOM IC-7000) necesita un estabilizador de tensión de 13,8 voltios
cuando se transmite con las baterías de un vehiculo (móvil) parado ...
y la tensión baja de 12 voltios, la emisora TX con menos potencia...

He pensado en poner un Estabilizado-Elevador de tensión (12V) el MFJ-4416B ver Manual

¿Alguien ha probado este modelo o algo similar?

TYPICAL SPECIFICATIONS
Output Current…………………………25 Amps Peak
Output Voltage …………………………13.8 Volts at 9-13.8 volts input

Adjustable Output Voltage: User adjustable output voltage. Factory set at 13.8 volts
this voltage is adjustable anywhere from 12 to 13.8 volts. When setting the voltage at 12
volts, input voltages greater than 12 volts pass through, but the efficiency is greater.
Typically saving over 30 watts in heat dissipation during transmit.
Selectable Minimum Input Voltage: You have the choice of the minimum input
voltage the MFJ-4416B will operate on. Set from the factory at 10 volts you can select 9
or 11 volts. This keeps you from possibly over discharging your battery and damaging it.
It is even latchable so once the voltage drops the Boost Regulator stop until you remove
the power from the unit.

. . .

Mas información en:
- WiMo MFJ-4416B

- Foro EHAM MFJ-4416B

- Web Técnica de Alternadores-baterías y mas de K0BG

. . .
73

Carlos,
Hay otra forma de proteger la emisora.
Se trata de poner en serie con la linea del positivo los contactos de un relé, tipo automovil, pero conectando la bobina del relé a través de un diodo en serie.
Si la polaridad es correcta, el relé cierra y aplica tensión a la emisora; por el contrario, si la polaridad está invertida, el diodo evita que se aplique tensión a la bobina, el relé no cierra y no se aplica tensión a la emisora.
Saludos cordiales
JuanJo

A mi me ha pasado el poner los cables al revés en la batería cuando voy a hacer algún concurso del MAF, que casualidad que me ha pasado cuando hay curiosos que no dejan de preguntarme cosas cuando estoy montando, cuando estoy concentrado al lio, nunca me ha pasado, je je.
Me paso con la IC-7000 y solo se quema un fusible de los del cable de alimentación, 30 segundos cambiarlo. También me paso con la Kenwood TS-2000, idem, un fusible del cable y nada mas.Estos equipos ya viene preparados para que se casque el fusible del cable y en ultimo caso el de dentro del equipo, por lo que no me planteo ni de coña un diodo auxiliar, y menos en serie que ya bastante cae el voltaje de la batería al poco de empezar un concurso como para que pierda mas con un diodo. Por ejemplo, si la TS2000 a 13,8v saca 100 wats en VHF, con 12V no saca ni 80 Wats y sacaría menos con un diodo.
Por otro lado si que conozco el inversor para tener siempre 13,8v de la batería, ese de MFJ en concreto nunca lo he visto, pero antes por Ebay se conseguían y a muy buen precio, unos 50€ puestos en casa, para unos 22A de continuo y casi 30A de pico, pero hace mas de un año que no los veo por Ebay. Creo que es una muy buena solución para los que salimos a pelo en los concursos o actividades en portable, no hay perdidas de potencia y el consumo a mayores de la batería tampoco es muy elevado, si consigo encontrarlos otra vez ya pongo el enlace, un saludo y perdonar por este pergamino.

http://www.powerstream.com/dcdc.htm
