Calcular aguante de un tubo de hierro galvanizado

Pedro mira este enlace te puede servir de algo, con la norma iso puedes saber las caracteristicas de material, si me dices que tipo de tubo y su uso te puedo aconsejarte por aqui tenemos de distitos tipos y modos..Saludos. EA4AIQ

http://www.construmatica.com/bedec/e/FF216215/406

Hola mira este enlace, me parece que se hablo por aqui algo,

http://www.ure.es/foro/advsearch.html?q=calculos+mecanicos&exactname=1&childforums=1&limit=5

Y en la web de descargas de URE, hay un PDF de Jose Maria EA4CFE, muy bueno al respecto, y que te resolvera las dudas, se llama (Calculos mecanicos de las estructuras, soportes de antenas)

Si tienes problemas de encontrarlo, me pones un privado con tu mail, y te envio el PDF.

Saludos toni

Gracias a ambos.
Voy a hechar un vistazo.
73,

Hola,
mira esto:

http://www.ure.es/cgi-bin/yabb2/YaBB.pl?num=1144425460/4#4

Pues sigo sin ver lo que busco, disculpad.
Por ejemplo, un tubo de hierro de 50 mm de diametro exterior y 1,5 mm de pared cuantos Kg/m hay que aplicarle para que se doble, pero claro si me poneis la fomula pues lo puedo extrapolar a otros tubos, tambien en el caso de tubos de seccion cuadrada, me interesaria.
Otra cuestion que aguanta mas el anterior tubo de 50 mm de diametro exterior y 1,5 mm de pared o uno de seccion inferior p.e. 45 mm de diametro y mayor pared p.e. 2 mm.
73, TNX.

Hola de nuevo.

Con lo que aporta Iñaki EB1RL, creo que se puede saber cual de los tubos que aportas es mas resistente, extrapola las medidas de los tubos que indicas, y te saldra el mas resistente, ahora viene cuando la matan:

.- Presion del viento
.- Resistencia al Viento
.- Momento Flector
.- Longitud del tubo
.- Arriotramiento, si lleva..?

Me imagino que la presion del viento no sera la misma en un tubo redondo, que en un cuadrado, y entonces nos hara falta los valores del fabricante, y eso va ser mas dificil de conseguir.

Mira en esta pagina, hay unos cuantos links, con calculadoras, para meter los datos, tanto para tubos, cuadrados, perfiles, etc.

http://www.engineersedge.com/calculators.htm

A mi gustaria mas el de 2 mm de pared (45 mm), al de 50, siempre puedes poner Tubo de Presion de agua, quebrar no va a quebrar, pero yo los he visto doblados.

************************************************

a)Resistencia de mástil

1.- Cálculo de inercia de la sección = I.
Supongo que se trata de un tubo circular, la fórmula de la inercia es:
I = 3.1416 x (Rext4 - Rint4) / 4
Entendiendo que,
Rext = Radio exterior del tubo = Diámetro / 2 ,con unidades en cms.
Rint = Radio interior del tubo = Radio exterior menos espesor del tubo, con unidades en cms.

2.- Módulo de resistencia = Wm

Wm = I / Rext

3.- Área de la sección = A

A = 3.1416 x (Rext2 - Rint2)

Con un ejemplo, creo que costará menos digerirlo:

- Tengo un mástil de 50 mm. de diámetro exterior y 5 mm de pared.
Entonces, a cms:
Rext = 2.5 cm
Rint = 2 cm

I = 3.1416 x (Rext4 - Rint4) / 4
I = 3.1416 x (2.5 4 - 24) / 4 = 18.11 cm4

Wm = I / Rext
Wm = 18.11 / 2.5 = 7.24 cm3

A = 3.1416 x (Rext2 - Rint2)
A = 3.1416 x (2.52 - 22) = 7.068 cm2

Saludos, esto es bueno para los noches en vela, toni

Gracias Toni, basicamente, se trata de montar un mastil de 3mts de largo y en la punta llevara una X-300, debajo 50 cms un travesaño de fibra de vidrio de 3mts con dos yaguis en las puntas de 3,9 mts de boom de 20mm de lado una para 144 y otra para 432, y abajo casi al final es decir a 2,5 mts una TH3-jr. Y aunque si se calcular el momento flector que genera el viento en la base del mastil, desconozco como calcular el maximo que admite en funcion de sus dimensiones y material.
Ademas hay otro problema este mastil ira montado sobre un rotor que esta montado en un mastil telescopico casero y cuando cortaron las piezas al laser los agujeros por los que hay que meter el mastil digamos final, en el que montan las antenas y que el que gira los hicieron de 37 mm por lo que tendria que poner un tubo de un metro (que es la distancia que hay del rotor al final del mastil telescopico) que fuese de 32 mm +- y que tubiese una generosa pared, cuanto, pues que aguante el momento flector de las antenas en el mastil de 3 mts, y luego empalmar otro de menor pared pero mas diametro, ya que si pongo todo, es decir un mastil de una pieza de 32 mm y cuatro metros de largo con esa pared va a pesar demasiado, o eso o corto esas piezas del mastil telescopico y le sueldo otras con un agujero de 60 mm pero hay que desmontar el mastil telescopico y cortar soldar y galvanizar, de nuevo.
No se si me he explicado bien, me temo que no.
73, DX.

Hola Pedro

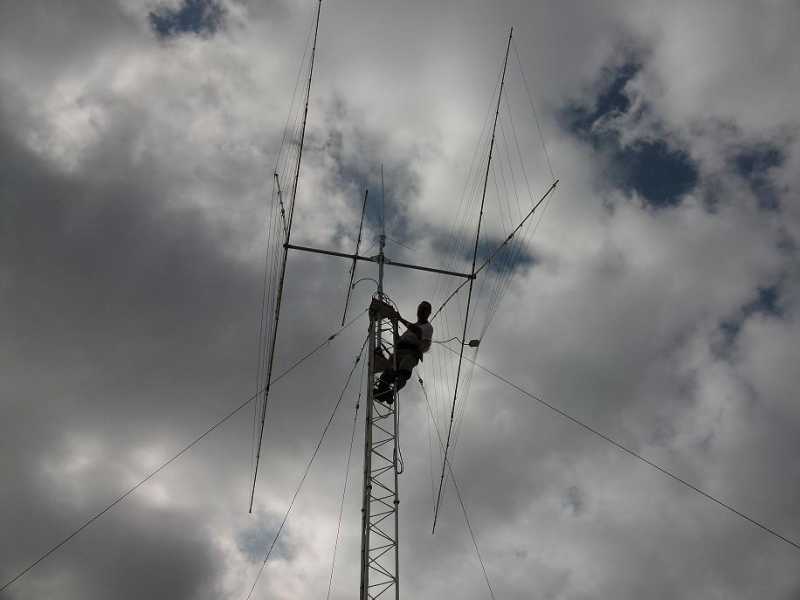

Comentarte que yo tengo montado en mi torre un tubo de 3 mts serie DIN de hierro galvanizado de los que se usa en contra-incendios con un diámetro de 50 mm y 5 mm de grosor y, hasta hoy, aguantó los temporales que por Tenerife han pasado estos tres últimos años.

Antes de partírseme la cúbica con el último temporal, tenia una vertical para vhf en la punta y a escasos 30 cm por debajo tengo la cúbica de 2 elementos para hf y 3 elementos para 50 MHz con un vuelo sobre la punta de la torre de 1.8 mts y aguantando sin problema alguno

Como bien se dice, una imagen vale más que mil palabras...

TNX Dani, una foto preciosa por otra parte. Me puedes decir que cubica es la que tienes, y que tal te va con ella.
Voy a ver que hay en los almacenes de por aqui y si me puedo hacer con los datos tecnicos de estos tubos.
73

Pedro no te compliques tanto, pasate por aqui y comprobamos en situ los tubos y para no quedarnos cortos le ponemos unos milimetros más grueso y se soluciona el problema,con esas antenas un tubo galbanizado o de inox de 4 de pared y 50 mm de grueso aguanta mas que la torre seguro, EA4AIQ
