Hola al foro me estoy haciendo la caja de conmutacion que sale en la revista URE de este mes JULIO fafricada por EA5KA(Raul.
La primera foto veis como he fabricado las bobinas con tubo de cobre de 1/2 pulgada creo bueno es el mas fino que he encontrado por aqui, lo he enrollado en un tubo de 50 mm de diametro unas 15 vueltas para despues poder trabajar con sobras.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 2 :
Aqui como veis estoy separando las espiras a unos 5 mm con una madera de esa media.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 3:
Resultado final
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 3:
Aqui veis las dos bonibas ya acabadas con las 11 espiras que indica el manual.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 4:
Aqui veis el detalle de como chafo las puntas de las bobinas para poder sujetarlas a la placa de metraquilato(o baquelita segun cada uno) y utilizar tambien el tornillo como terminal de conexion.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 5:
En esta foto veis como quedan las bobinas en su placa.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 6:
Aqui veis la situacion donde pongo el RELE alimentado a 12V.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Foto 7:
En esta foto ya esta acabado solo falta buscar una caja estanca mecanizarla para las ramas de los dipolos y hacer las conexiones de los reles y las bobinas.
Eso ya sera las segunda parte.
Espero que osguste y desde aqui invito a que inicies en el apasionante mundo del cachareo.
Gracias tambien a Raul EA5KA gracias a el y a la revista de URE me he decidido hacer este proyecto para mi.
Saludos y quedo en QRV.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Hola José Juan.
Te está quedando muy curioso.
Una cosa..... qué relés has usado y de cuantos amperios?. Me refiero a la marca.
Por cierto, yo en vez de ponerlos con bridas de plástico, le pondría un poso de silicona y los pegaría directamente al metracrilato. Sólo es una opinión.
Yo también estoy en ello.
Un saludo.
Jesús-EA5HT
73´s de Jesús
Cieza..... El mejor rincón del mundo.
Un sabio dijo: "Si no vas a aportar nada, no me hagas perder el tiempo leyéndote"
enhorabuena!!! eso pinta muy muy bien! queremos ver el resto de la obra, en cuanto la tengas, parriba!!.....jeje
73`s de Antonio
ea1cdv@gmail.com
http://ea1cdv.blogspot.com/
Hola Jose, veo que esta quedando eso de PM.
Ya nos comentas lo de los reles, y proximas entregas, a mi tambien me interesa el tema...
es5mon@ea5mon.com
Guillermo Mon Edo
P.o. Box - 631
CP - 12080
Castellon de la Plana - España
E-mail: es5mon@ea5mon.com
Web: www.ea5mon.com
Bueno despues de un pequeño paron esta semana subo la segunda parte.
Perdon por la tardanza pero he estado muy liado por mi trabajo.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Bueno aqui estamos otra vez.
La primera foto que pongo esta claro que son las ramas del dipolo unos 22m por rama para tener que cortar.
[img size=480]
[/img]
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
En esta otra se ve la caja estanca que voy a utilizar mas o menos mide 24cm x 18 cm x 10 cm de profundidad.
[img size=480]
[/img]
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Aqui se ven mas detalles de la caja como una anilla donde enganchar las ramas de los dipolos.
[img size=480]
[/img]
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Otro detalle de la caja esta vez es donde se ve mas o menos las dos conexiones donde se conecta el balum 1:1 o el coaxial con su CHOKE cada uno como quiera yo en este caso voy a gastar uno de los mejores BALUMS que creo que son los DX ENGINEERING
[img size=480]
[/img]
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Una vez ya mecanizada hay que poner las bobinas en su interior yo he utilizado tornilleria de acero INOX
[img size=480]
[/img]
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema

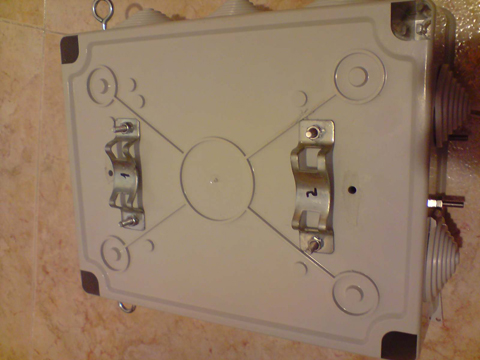

Aqui en esta foto se puede ver como voy a enganchar la caja a un mastil con unas bridas metalicas de INOX.
[img size=480]
[/img]
CONTINUARA . . . . . .
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Vaya... esto es mejor que las series de la CUATRO... hehehe...
Esperando el proximo episodio...
No se vayan, volvemos en 5... 4... 3... 2...
-salva- EB3CML
EB3MA - Salva
http://eb3ma.ure.es
.jpg "EA7DLD"){kind=avatar}
BUENO COMO VA ESTE TEMA SEGUIMOS ANSIOSOS
