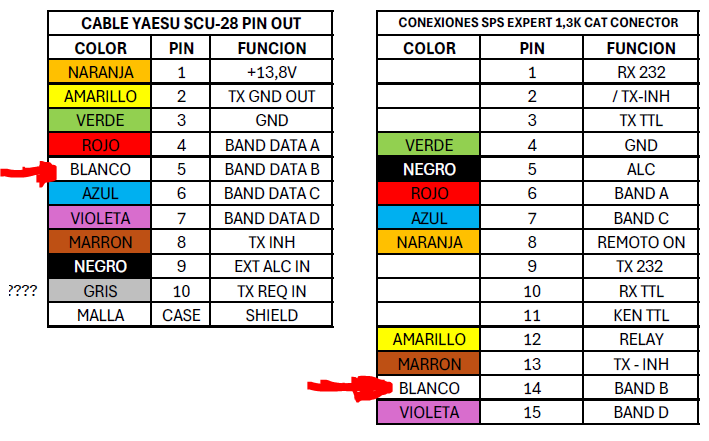

Me estoy preparando este cable pero no se si lo estoy conectando bien ya que me sobra un cable del SCU-28 es el cable gris (pin 10) TX REQ IN y la malla no se donde se conectan al conector del SPS EXPERT (CAT) me he echo este esquema de colores para identificar mejor las conexiones, alguien me puede echar una mano.
Muchas gracias
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
En la codificación de colores que has creado, ha quedado con igual color la malla (shield) y el BAND DATA B. Yo pondría un color distinto para el BAND DATA B, pero lo que es completamente seguro es que no va unido a la malla ...
Pin 3, GND, verde, unido a la malla.
Sobre el pin 10, TX REQ IN, gris, no necesitas conectarlo. En ocasiones, se usa para sintonizadores de antena, pero no es el caso.
73 & DX, Manuel
Lo primero gracias por responder pero tenemos un BLANCO PIN 5 en el SCu-28 que va al PIN 14 del conector DB5 CAT del SPS EXPERT 1.3k F.A. si no me equivoco.
Jose Juan Moreno Avd. Cardenal Costa 19 7-A CP - 12004 Castellon de la Plana - España Log On Line: www.clublog.org/logsearch/EA5WP De aquellos maestros, estos alumnos.
Inició el tema
Eso es: los dos blancos que señalas son el BAND DATA B, en cada uno de los extremos del cable.
