Bobinado de un balun

No, nunca he visto o leído nada de a izquierdas o derechas.

Hola chicos. ¿Y la regla esa del pulgar y el índice? Que si la corriente sale por el pulgar y entra por el índice (¿O era al revés?😂😂

Cuando empecé a aprender electrónica, en un libro de Marcombo, la corriente en el transistor NPN entraba por emisor y salía por el colector. Entraba por el (-) y salía por el (+), joder al verres completamente. Libro americano traducido. Y yo pensaba:

Joder, pues a estos tíos los cohetes les salen a órbita y los chismes les funcionan. Qué lío!
Y no me comí más el tarro. La flecha del emisor dice el sentido de la corriente y no me calientes más el coco.

Sí Jose Luis, como lo bobines al revés las ondas en vez de salir, entran y los QSO serán OSQ, un lío, ya digo. Ja ja.

Bueno, sin coña, como es alterna, ¿Qué más da? ¿No?

Ya puedes terminarlo, que funcionará. Pero ojo, en otras bobinas sí importa ¿Eh?. Un cordial saludo. Cuidado con los polvorones que los carga el diablo gordo. 😜

Hola,

En un BALUN o UNUN no importa el sentido del bobinado, que cada uno se apañe como mejor le convenga, pero sí hay que tener presente que todos los bobinados sean en el mismo sentido identificando correctamente los principios y finales de los mismos, para después poder realizar las interconexiones sin cometer errores.

Resulta muy práctico utilizar hilos de diferentes colores que facilita su identificación, y en su defecto (todos del mismo color), utilizar pequeñas etiquetas adhesivas para identificarlos.

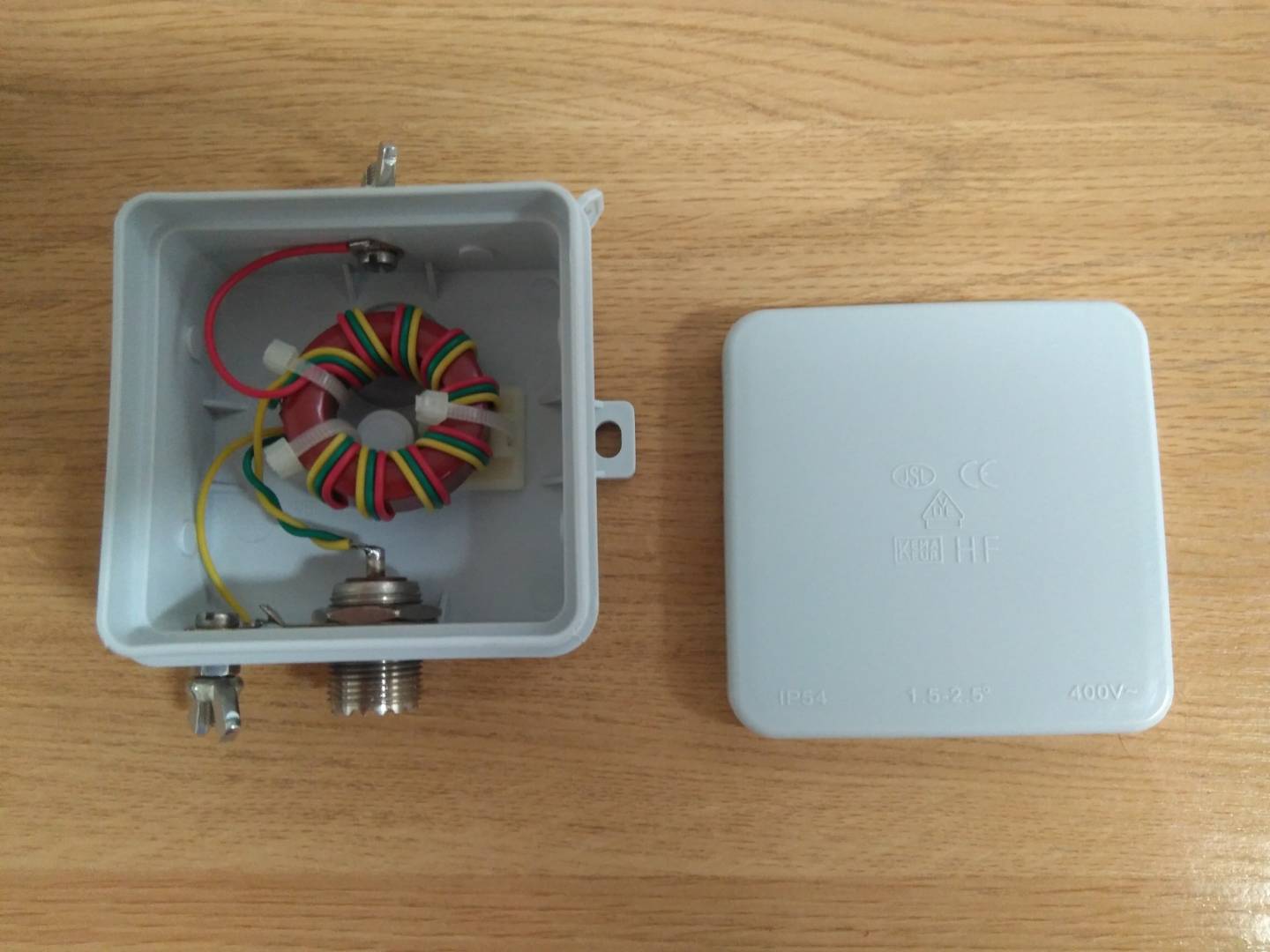

Ejemplo ilustrativo de un UNUN 9:1

Un saludo, buena radio y ¡Felices Fiestas!

@ EA7AIN: hay casos donde sí importa.

Ej. El balun 1:1 de la foto ( https://www.ure.es/foros/tecnico/balun-11/ ) está mal bobinado.

Ya decía yo que había algo de eso, pero es que veo los esquemas y no todos coinciden con la dirección del bobinado. Si Diego, lo del índice y el pulgar está indicado en algunas otras aplicaciones, pero en cuestión de transformadores de impedancia en frecuencias de HF,  no lo he tenido nunca en cuenta, sólo copio el esquema y punto. Tengo el libro (Amidon Assciates INC.) Transmission Line Transformers Handbook de W2FMI de 60 páginas, con esquemas teóricos y prácticos de cada balun. Muy curioso porque incluso te aconseja la forma de bobinar sin que se te rompan las uñas y los dedos. Bueno, asunto resuelto. Jolines, es que a veces me coco el coco con ná. Los polvorones y los borrachuelos, los hacemos en casa desde siempre, la suerte de tener profesionales  y amantes de la cocina. Aprovecho la ocasión para decir lo mismo de todos los años, SALUD, trabajo para el que lo necesite e intentemos ser mejores personas cada día, que así se respira y duerme mejor. 73 José Luis

Publicado por: EA7AIN

↑

Nunca he tenido en cuenta el sentido del bobinado al hacer un balum con toroide, ¿tiene importancia?

Hasta donde yo se...

Depende si trabaja con flujos de corrientes o no.

Por ejemplo, un choque de RF, da igual ya que solo se trata de rodear el coaxial de ferrita, para aumentar la resistencia. No se usan corrientes de flujo.

Pero en otro tipo de balun, donde transforma impedancias por ejemplo, entonces sí importa ya que es como un transformador.

73, Máximo EA1DDO

Gracias Máximo, cómo bobino, empezaré el bobinado por fuera del toroide hacia la derecha, metiendo el cable por el centro y la siguiente espira a la derecha de la primera, ¿es así?, porque al fin y al cabo es un transformador, la idea del pulgar y el índice de la mano derecha. José Luis
