¿ Balun 1:1 con Ferrita radio AM ?

Jesus yo fusile uno de la hi-gain el BN 86 con una de esas ferritas y lo uso en una antena para 12 y 17 y todo perfecto. Revisalo pero ami me sirve perfectamente.

OK pero ¿Recuerdas cuantas vueltas le diste?

Será cuestión de probar a quitar o poner vueltas.

Saludos

Yo los hago asi...9 vueltas...3 espiras...pero con cable de 2 mm de diametro.Haz la prueba si puedes conseguirlo..
Suerte..

Javi EA2JB

La separación entre cada uno de los conductores del bobinado trifilar es un factor crítico porque se comporta como una línea de transmisión. Juguetea un poco con las separaciones y veras como varían los resultados.

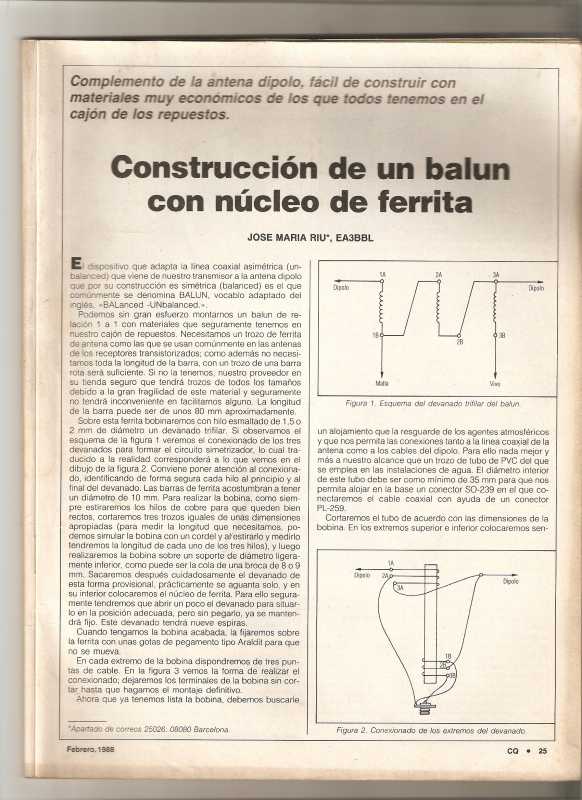

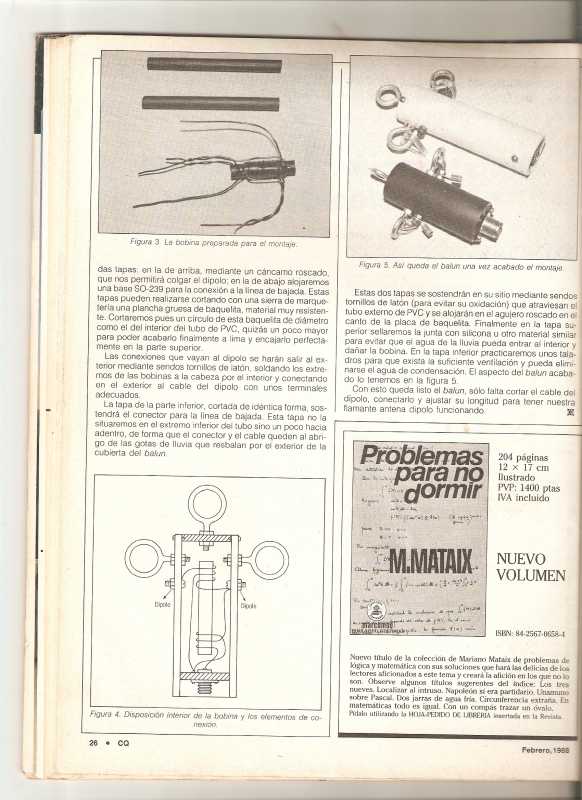

He intentado copiar este "Tipo" encontrado por la red.

Aunque parezca raro me frena la experimentación el hilo de cobre esmaltado, ya que los talleres de bobinado en Murcia se han trasladado al extraradio y me es muy problematico desplazarme a visitarlos.

Intentaré bobinar uno con 0.75 mm del cual dispongo de más metros de cobre.

Saludos y muchas gracias por vuestro interes.

Ese es igual al que yo fusile e igualmente como el otro colega el hilo usado es de casi 2 mm esmaltado del usado para bobinar motores espiras juntas , igual que el que has puesto en la foto y el resultado obtenido es igual que el comercial de la hi-gain el BN86.Un saludo

Si HI HI hay muchos de esos clones, aunque quizas Hy-gain quizas tanbien lo copiara (quien fue antes el huevo o la gallina), yo habre hecho mas de 20 de esos entre los mios y los de otros colegas, alla por los años 90 (que tiempos).
73. Pedro.

A los amables colegas,una pregunta: cual es la longitud ideal para la ferrita, 8 , 10 o 17 cm.,dicha longitud que se le da es como consecuencia de la practica y los mejores resultados?
Saludos de EA7CBQ-Fructuoso

Buenas, creo que no es demasiado critico, que asome por fuera del bobinado, las mias creo recordar que eran de 10 cm, y si se quiere aumetar la potencia maxima admisible se pueden poner dos o tres juntas encintadas, pero ya no recuerdo si se mantenia el nº de espiras, creo que si.
73, Pedro.

Yo estoy intentando hacer uno de esos pero al medir con el medidor de roe me da en la banda de 80m 1,5 de roe ,en 40 m ya me sube a 2,5 y en las demas bandas medidad 5 o 6.

¿Teneis idea de que pasa?, pienso que es posible que algunas ferritas no valgan :dry:
Gracias y un saludo.

Que usas como carga?

Como carga uso una de 50 ohmios.
Esta exactamente http://www.neoteo.com/carga-fantasma-dummy-load/

Lo curioso es que he comprado otra ferrita en la tienda de electronica y pasa exactamente lo mismo. Por casualidad he encontrado un pdf ( http://www.spiratronics.com/data/6715.pdf) de un vendedor online de una ferrita que se parece mucho a la que tenia y a la que he comprado (miden un poco mas de 9 mm y tienen dos partes planas es decir que no son completamente cilindricas) y segun sus caracteristicas pues parece que no valen para ese proyecto :dry: :pinch:

Gracias y saludos.

La permeabilidad de esas barras de radios antiguas suele ser bastante baja, lo que implica que de ser así funcionaran relativamente bien en 160 y en 80m y quizás en 40m y eso jugando al gato y al raton con la cantidad de espiras y la separación entre ellas, pero con tan baja permeabilidad no sirven para bandas superiores a 40m, si enchufo una carga de 50 ohm al equipo tendré la mejor antena del mundo y con la ROE mas Way que cualquier otra antena pero será una mierda de antena porque el 100x100 son todo perdidas.

No confundamos baja ROE con buen rendimiento, la mayoría de veces antenas con ROE alta tienen mejor rendimiento que antenas sin ROE, en algunos casos baja ROE significa que tenemos perdidas.

Utilicé un dipolo monobanda de 20m con ROE excepcionalmente buena en varios MHz, pero aunque escuchaba estaciones no me escuchaban ni a 25m de distancia, descubrí que la malla del coaxial estaba toda oxidada, o sea que al loro con bajas ROE´s ya que no siempre significa que la antena funcione como toca.

Yo en ningún caso utilizo ningún soporte para hacer Baluns o Ununs si no se con que material trabajo ni que permeabilidad tiene, montar un Balun/Unun con material inadecuado puede darnos además de problemas pues un bajo rendimiento por muy baja ROE que nos indique el medidor, pero cada uno hace lo que le cree oportuno y no voy a ser yo quien juzgue a nadie.

Saludos.

Guillermo. EA6-xD

Hola Jesús: No se si as tenido en cuenta que para comprobar el balun usas una carga artificial y para conectarla me supongo que usaras un manguito de cable coaxial.
Salida del balun simétrica. Latiguillo a la carga asimétrica.
Yo he construido bastantes de esa manera y nunca tuve problemas. Para comprobar, sueldo directamente en los terminales del balun una o varias resistencias que sumen 50 ohmios.
La longitud de la ferrita nunca la tuve demasiado en cuenta. Eso si que por lo menos sobresalga del bobinado.
Con el deseo de darte otro nuevo punto de vista te saluda cordialmente
Ramón (EA1JD) 73's
