AYUDA PARA CONECTAR MICRO A EMISORA .TELTRONIC VHF

Muy buenas...
No se si encontraras la respuesta a tu duda, de todas formas es al info que tengo a mano.
Dále una ojeada y suerte.!!
73
http://homepage.ntlworld.com/rg4wpw/date.html

[img] [/img] Hola que yo sepa es una P-50 y funciona con cristales.

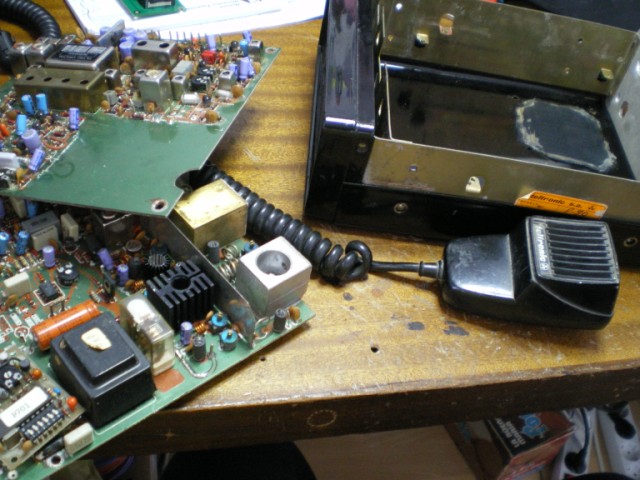

Lo del mic no tengo ni idea..... :unsure: Yo solo use la carcasa para construir una emisora de ATV 1.2 /2.4GHZ, dado que es grande. :woohoo:

SALUDICOSSS EA2CRP DAVID.

Perdon no salen las fotos.... [img] [/img]

HOLA EA2CRP Y EB3FLY, GRACIAS POR CONTESTAR PERO EN ESA PAGINA NO FIGURA EL CONEXIONADO DE LA MARCA TELTRONIC P-50. ALGUIEN TIENE ESA EMISORA O TIENE ESE MICRO DE TELTRONIC QUE TENGA UN CONECTOR DE 5 PINS Y ME PUEDA DECIR VAN CONECTADOS LOS CABLES SI COINCIDEN Y EN DONDE VAN SOLDADOS, POR FAVOR SI ALGUIEN SABE COMO HACERLO. UN SALUDO

Haber si mañana rebuscando en el bahul de los recuerdos y encuentro el micro que seguro que lo tengo.

OK ME HARIAS UN FAVOR, YA QUE LA EMISORA FUNCIONA PERO LE ARRANCARON EL CONECTOR DEL MICRO Y NO APUNTARON LOS COLORES. GRACIAS DE NUEVO

Hola a todos

Yo las notas que tengo de equipos de "esa generación" tipo P-20 y P-25, ya que en la orden técnica no aparece el pinaje la disposición es:

Visto de frente, tal y como conectarías el micro

Abajo a la izda pin 1 malla de micro (mas o menos a las 7 de un reloj)

Centro a la izda pin 2 Micrófono (mas o menos a las 10 de un reloj)

Arriba, pin 3 no conectado (a las 12)

centro a la derecha, pin 4 PTT ( las 3)

Abajo a la derecha, pin 5 Masa (a las 5)

Espero que te sirva.

De todas formas, con el polimetro comprueba que el pin 5 es masa.

Cortocircuita la misma, en el caso que sea, con el pis 4 PTT y si pasa el equipo a transmisión.... ya sabes.... identificado

73 y DX

EA2AFF Julio

Hola mira de izquierda a derecha, mirando el conector del micrófono de frente 1,2,3,4,5.
1= masa
2= mic
3= libre
4= ptt ( tx con masa )
5= masa

OK GRACIAS A TODOS, AHORA SI SUPIERA LOS COLORES DE TU MICRO CONINCIDIERAN CON LOS MIOS SERIA LA REPERA.

Si, mic es blanco , ptt es rojo .
Pero los cables pueden ser diferentes.

HOLA A TODOS, GRACIAS POR LA AYUDA PRESTADA. YA TENGO MI EMISORA FUNCIONANDO 100%. UN SALUDO
