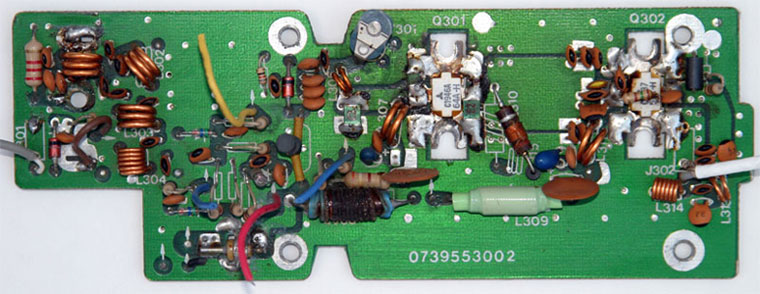

Hola.. tengo un par de etapas de potencia (como esta de la foto), de equipos antiguos de la banda de 2m FM, este en concreto pertenece a una vieja Nagai NV350 o VHF350, creo que tambien se comercializaron bajo otras marcas
Utilizan la pareja 2SC2237 y 2SC1946 produciendo en 2metros cerca de 30 vatios maximo a su salida y calculo de una excitación necesaria de 500mw a su entrada.
Googleando un poco he descubierto algún esquema que emplean estos transistores en etapas de potencia para FM 88-108Mhz. Me imagino que esta etapa de potencia al trabajar en FM habrá sido diseñado en Clase C por lo que existirá cierta incompatibilidad para hacerla trabajar en nuestra modalidad habitual, Clase SSB.
Mis preguntas para el Consejo de Sabios:
¿Puede esta etapa de potencia ser modificada para la Banda de 4 metros?
¿Podemos basarnos en algunas características técnicas de alguna epata de FM 88-108Mhz?
Saludos EA7HV, Juan Rivero
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
Por el momento he decido comenzar con la ingeniería inversa, que consiste en sacar el esquema eléctrico de la placa siguiendo pista a pista, componente a componente, ardua tarea hasta completar las distintos circuitos que contiene y así aprovechar unos u otros, con modificación o sin ella.
¿ Alguien puede aportarme algo ?
73 EA7HV, Juan Rivero
J.Rivero EA7HV-IM77HL
Solo MAF 50, 144, 432 Mhz, proximamente 70 y 1200 Mhz.
Inició el tema
