AYUDA CONEXION AMPLIFICADOR A SUNSDR2 PRO

EA7HHG
Mensajes: 190
#354987  - 1 noviembre, 2020 20:28

Buenas noches,

dispongo de un equipo SUNSDR2 PRO y pretendo conectarlo a un amplificador externo. Me gustaría saber si alguien lo tiene ya conectado y como lo ha hecho y programado en el sofware del Expertsdr2.

Yo lo he intentado utilizando las patillas 13 y 15 del conector DB15 que tiene el equipo y no consigo que salga tensión cuando pulso el PTT.

¿Puede alguien orientarme un poco?

Gracias

73´S , Héctor

ResponderCitar
Inició el tema
EC3A
 EC3A
Mensajes: 483
#354990  - 1 noviembre, 2020 21:16

@ea7hhg

Hola,



Sino estoy equivocado no debe aparecerte tensión en las patillas que hacen la conmutación. Sim plemente cuando estas en RX debe haber circuito abierto y al pasar a TX debe ponerse en cortocircuito.

Adicionalmente debes habilitar en  Expertsdr2 el el uso de amplificador ( PA ) .



Saludos.



Fernando. EC3A.

Fernando, EC3A (EC3AT 1979/1981 / EA3KU 1982-2020)
(socio 13494 - desde 1975)

ResponderCitar
EA7HHG
Mensajes: 190
#354997  - 2 noviembre, 2020 07:06

Gracias Fernando por tu ayuda.

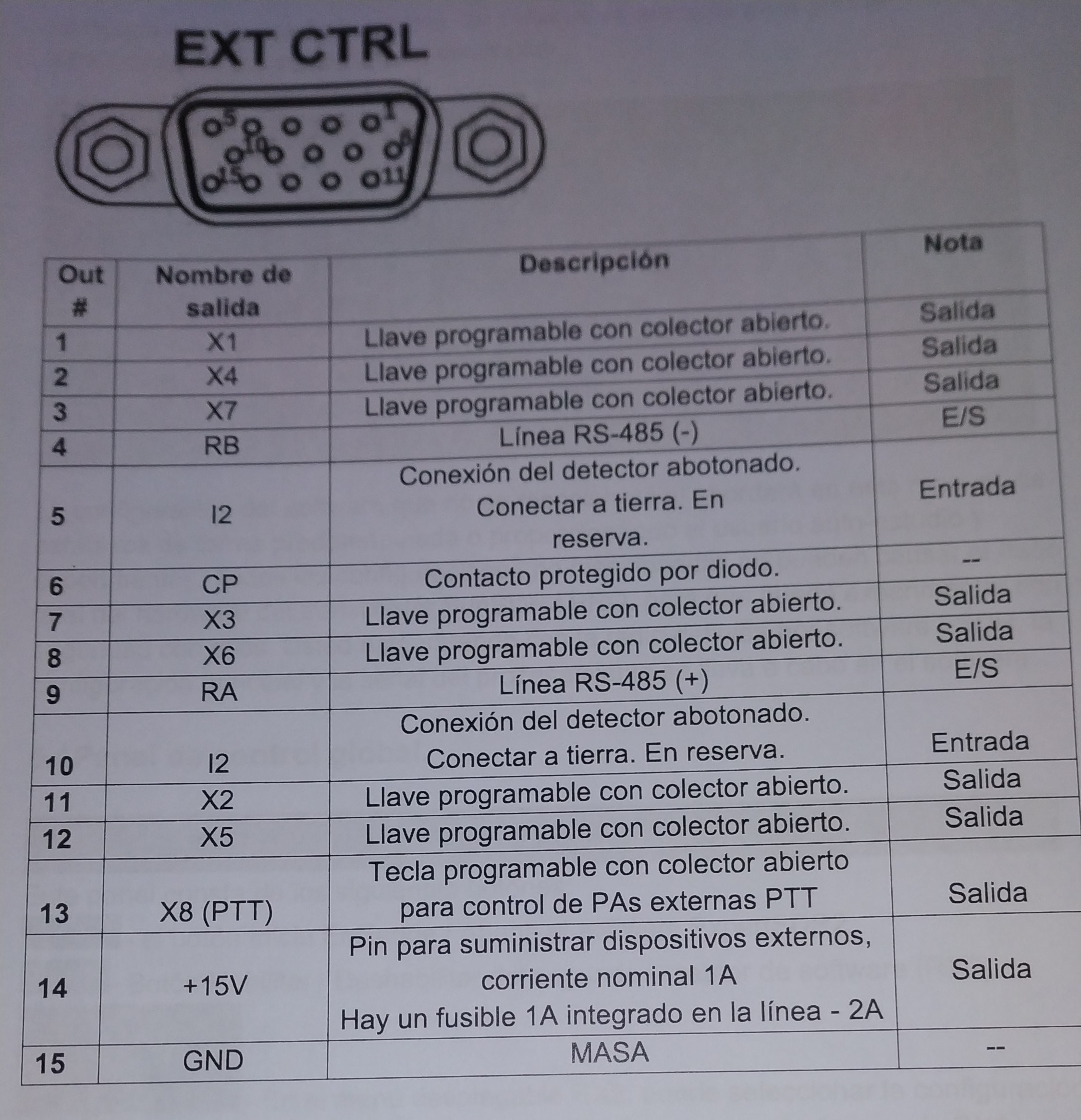

Desconozco si el funcionamiento es como me indicas, pero me parece extraño, puesto que en el manual dice que la patilla 13 es la idónea para excitar un amplificador y que la corriente máxima permitida es de 500mA. También indica que es importante conectar un diodo protector en paralelo a la carga.

Por eso pienso que debe de salir una tensión de este Pin.

¿Es correcto?

¿Hay alguien en el foro que tenga conectado un amplificador y me aclare esta duda?

Gracias

IMG 20201102 065125



73´S , Héctor

ResponderCitar
Inició el tema
EC3A
 EC3A
Mensajes: 483
#355005  - 2 noviembre, 2020 10:46

Hola,



Sino estoy equivocado, normalmente y creo que este es el caso, cuando se indica que la conmutación es "por colector abierto" es porque se polariza un transistor configurado "como colector abierto" y la máxima corriente que puede pasar por el colector/emisor del mismo es de 500ma. Es decir , el cortocircuito que aparece lo puedes usar para activar o desactivar un relé pero cuyo consumo no exceda de los 500ma.



De todos modos si quieres puedes comprar el accesorio para activar un amplificador y dar tensión a un ventilador externo en https://sunsdr.eu/product/ptt-fan-cable-for-sunsdr2-pro-qrp/



Saludos.



Fernando, EC3A.









Fernando, EC3A (EC3AT 1979/1981 / EA3KU 1982-2020)
(socio 13494 - desde 1975)

ResponderCitar
EA2ET
Mensajes: 6690
#355008  - 2 noviembre, 2020 11:01

La conexión normal para PTT entre equipo y ampli es por medio de un conector que pone a masa la toma de PTT del ampli, bien por medio de un contacto de relé, o un transistor NPN en circuito de colector abierto. El positivo lo pone el ampli en su conector.

La máxima corriente permitida de 500mA indica que no puedes conectar cualquier cosa ahí, pero tranquilo, en cualquier ampli medianamente moderno es mucho menor.

Si se utiliza un relé intermedio eso supone una carga inductiva, y en el momento del paso a RX (al abrirse el circuito) se produce un pico de tensión (extracorriente de ruptura) que debe ser absorbida por el diodo que menciona (el ánodo a masa).

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA7HHG
Mensajes: 190
#355171  - 4 noviembre, 2020 22:56

Buenas noches,

ya he conseguido que el amplificador se ponga en transmisión cuando pulso el PTT del micro.

Muchas gracias por vuestra ayuda.

73´S , Héctor
