Hola,
Necesito ayuda con el sistema de elevación de mi torreta telescópica.
Es una torreta telescópica de tres tramos de 4 metros cada uno marca JEPISA fabricada por EA4ATT a mediados de los años 80. Os adjunto un anuncio de estas torretas por si alguno le refresca la memoria.
La cuestión es que la compré de segunda mano y al montarla me he dado cuenta que el recorrido del cable no puede ser como lo he hecho,
Os adjunto unas imagenes (podeis pinchar en las imágenes para verlas mas grandes):

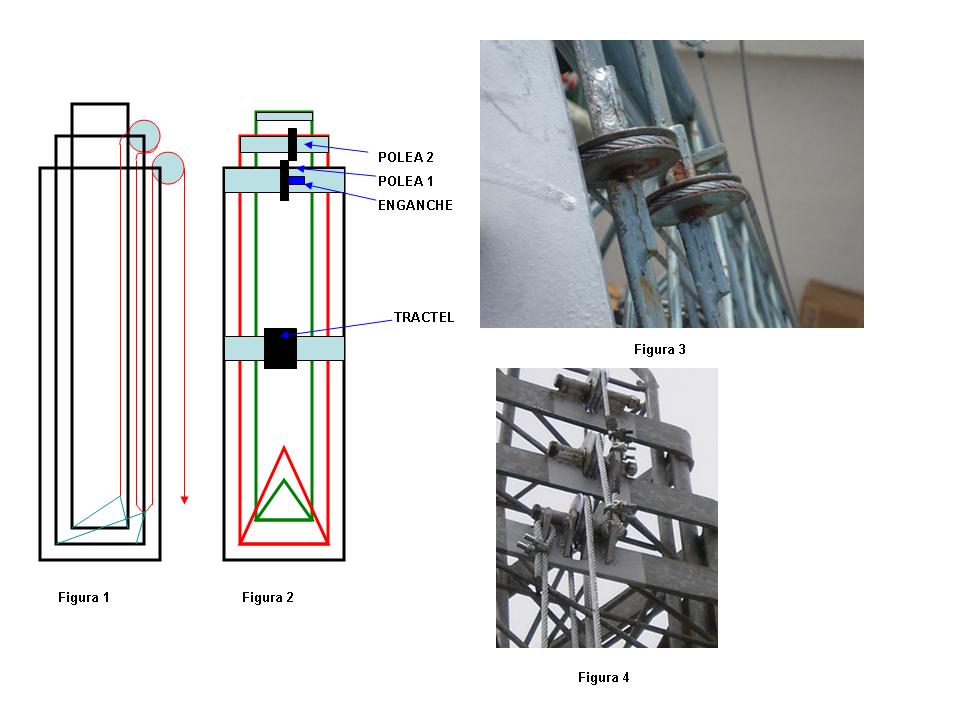

- En la “Figura 1” y “Figura 3” es como lo tengo en la actualidad, como veis el cable parte del Tractel y recorre todos los tramos. La torreta sube bastante forzada y me he dado cuenta de que algo está mal. Además se da la circunstancia de que el cable de acero del Tractel que venía con la torreta tenía sólo 10 metros por lo que era imposible que recorriese los tres tramos (3 tramos x 4 metros cada uno = 12 metros) con lo que compré un cable de 15 metros, sin embargo quien me la vendió me dijo que venía con un cable de sólo 10 metros.
- Hace un par de meses vi una torreta que se parecía bastante a la mía aunque mas larga (4 tramos). Al ver el sistema de poleas me he dado cuenta que el segundo tramo está enganchado al primero por un cable de acero diferente que se ancla junto a la polea del primer tramo (ver Figura 4) con lo que me he dado cuenta de que estoy colocando el cable mal, además esto explica porque el cable del Tractel era de solo 10 metros ya que no recorre todos los tramos
- En la “Figura 2” os he puesto una descripción de los tramos, el primero, donde va el Tractel, tiene una polea y un enganche (anillo) junto a la polea. El segundo tramo sólo tiene una polea alineada con el anillo del primer tramo y obviamente un anclaje en la base. El tercer tramo no tiene polea alguna, solo el anclaje en la base. Se que los dos tramos tienen que subir a la vez.
No he podido contactar con EA4ATT y el propietario anterior no se acuerda de cómo iba el cableado. Quizás alguno tengáis este modelo de torreta o me podéis ayudar.
Muchas gracias.
73
EB2AUE 1982-1984
EA2BSN 1984-2008
Inició el tema
Yo tengo una telescópica de 15m, aunque no es del mismo fabricante, quizás te sivan de ayuda algunas fotos...
Fotos aquí.
Las fotos son de cuando la preparé para su instalación, si necesitas alguna detallada o concreta, pídemela.
Saludos.
EA1HLH / CT7ABT / 15T2 (David)
https://ea1hlh.es
Es mas sencillo de hacer que de explicar, jejeje. El tractel, está anclado al primer tramo. el fijo. el cable que sale del primer tramo mueve el segundo, y el movimiento del segundo desplega el tercero. Vamos que los dos tramos desplegables salen a la vez. como lo has montado primero saldría el mas extrecho y una vez que hiciera tope saldría el intermedio. Puedes ver un vídeo que se publico la semana pasada de una torreta telescopica en este mismo foro en el que de aprecia perfectamente este sistema. Saludos
Víctor Ucha
ea1gar@hotmail.com
Gracias David, EA1HLH por el enlace, enhorabuena por tu excelente trabajo.
Gracias tambien a Victor, EA1GAR, por las explicaciones, lo que pasa es que no veo como engancha el segundo tramo con el tercero, está claro que sale el cable de acero del enganche está junto a la polea del primer tramo pero no me hago una idea de como es el recorrido del cable para que al moverse este segundo tramo mueva el tercero.
A ver si hay suerte y alguién puede dar mas detalles.
73
EB2AUE 1982-1984
EA2BSN 1984-2008
Inició el tema
Fíjate que conforme tu elevas el segundo tramo con el tractel el primer tramo va subiendo porque el cable del primer tramo esta cogido al tercero que esta fijo. De manera que el primer tramo y el segundo se elevan a la vez. Conforme lo tienes ahora primero se elevara un tramo y luego el otro.
Espero haber sido de ayuda.
EC5BKI
David Roca

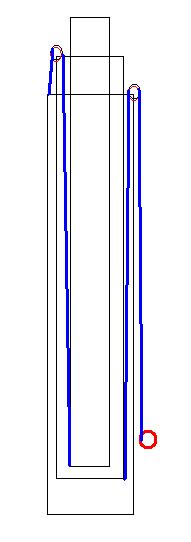

Saludos este es el esquema
José Manuel-ea1bxj [img]
[/img]
José Manuel-ea1bxj

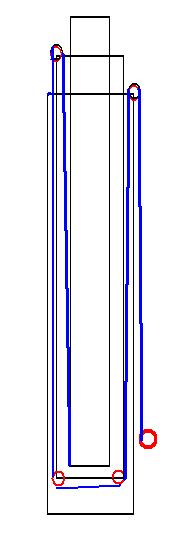

Y este es otro
José Manuel-ea1bxj [img]
[/img]
José Manuel-ea1bxj
Y este es otro
José Manuel-ea1bxj [img]
[/img]
José Manuel-ea1bxj
Buenas, el mastil telescopico que monte y que publique en este mismo foro esta hecho como el esquema que pone Jose Manuel en su primera figura, el que no tiene poleas abajo.
Yo le puse ademas unas "juntas de Nylon" para que al desplazarse no roce metal con metal sino que sea el Nylon el que lo haga suavizando el desplazamiento.
73, Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Gracias a todos por las respuestas.
Jose Manuel, creo que el primer boceto que mandas es el correcto si bien en tu boceto la torreta es cuadrangular y la mia es triangular por lo que ambos cables y poleas entiendo que deben de estar en el mismo lado.
73
EB2AUE 1982-1984
EA2BSN 1984-2008
Inició el tema
Hola.
Lo que yo e qurido representar es un esquema de vista lateral,
lo dibujé así para que se vea mas claro, pero en realidad da igual por que cara se haga el montaje,siempre funcionara igual.
Saludos.
José Manuel-ea1bxj
José Manuel-ea1bxj
Gracias de nuevo Jose Manuel.
Pondré el cableado tal como sugeris. Ya os contaré.
73
EB2AUE 1982-1984
EA2BSN 1984-2008
Inició el tema
