Ayuda con proyecto de antena

    Buenos días.

    Lo primero, darte de nuevo la bienvenida a la radio, siempre es un placer ver cómo se renueva y viene gente con muchas ganas. Es cierto que CB está vacío (quién lo iba a decir en los años 90 !!!) pero sí suele haber actividad en DX, al igual que en HF (entendiendo HF como las bandas "legales" de radioaficionado).

    La instalación que proyectas tiene unas dimensiones importantes. ¿Has pensado la posibilidad de poner una torre de mayor calidad? Las torres de 180, son baratas pero tienen mucha menor resistencia que las de 220 y mucha menor que una 360. Además, si te subes encima, es muy incómoda por el pequeño espacio útil que deja, así como la poca calidad. Por tanto, mi primera recomendación es que contemples la posibilidad de invertir más en el tipo de torre.

    Otro aspecto que pocas instalaciones contemplan con toda su importancia, es el mástil. Casi siempre es el elemento más débil y además es el más crítico, por encontrarse en la parte superior de la instalación y fijar la mayoría de las antenas. Ten en cuenta que una antena vertical genera mucha mayor "palanca" (momento flector) que una antena horizontal aunque ambas tengan la misma superficie. Por tanto, en función de la altura que quieras poner ambas antenas, es muy probable que un mástil comercial no esté bien dimensionado para soportar las peores condiciones a las que se pudiera someter.

    Por último, en cuanto a la pregunta de la bibanda, no pienso que afecte la ROE, otra cosa es el rendimiento. Es evidente que si la subes ésta mejorará pero cuanto más la subas más carga al viento y por tanto momento flector aportará a la instalación. En función de la calidad de la torre, mástil, altura de las antenas, riostras, ....  se puede calcular la altura máxima a la que podrías fijar la antena bibanda a la torre.

    Finalmente, mi recomendación es que prepares una memoria técnica para homologar la instalación en Telecomunicaciones. Así, no tendrás problemas con los vecinos y la instalación estará cubierta por la póliza de seguros y disfrutarás de la radio.

73 de Eduardo - EA2AQH

Muchas gracias Eduardo por tu respuesta, comentarte que la torreta la tengo ya en mi poder. La torreta tiene en su base unas pletinas para poderla fijar a una pared. Mi idea es descansarla en el suelo y en el castillete del cuarto de ascensor fijarla con varillas roscadas atravesando lo que es el muro del cuarto.

Mi ambición no es altura, solo le voy a poner el primer tramo agarrado como ya te he comentado ( este tramo no creo que supere la altura del castillete) y ponerle el último tramo final de torreta para levantarlo un poco del castillete, en definitiva, unos 5 o 6 metros de torreta más lo que gane con el mástil, que efectivamente voy a ponerlo de buena pared de tubo.

También me planteo colocar la antena de CB por separado, pero no sé si eso me va a crear más complicaciones vecinales, ya que sería como una segunda instalación....

Te voy a intentar adjunte unas fotos de la torre y de las pletinas que quiero utilizar.

Muchas gracias.

No creo tengas problema  con la Televés de 180, la mía tiene más de 30 años soportando una 4el HF, un dipolo rígido de EA5BRE y una de 50mHz 4el. El que montó todo el tinglado pesa más lo suyo y no he tenido problema alguno. 73 José Luis

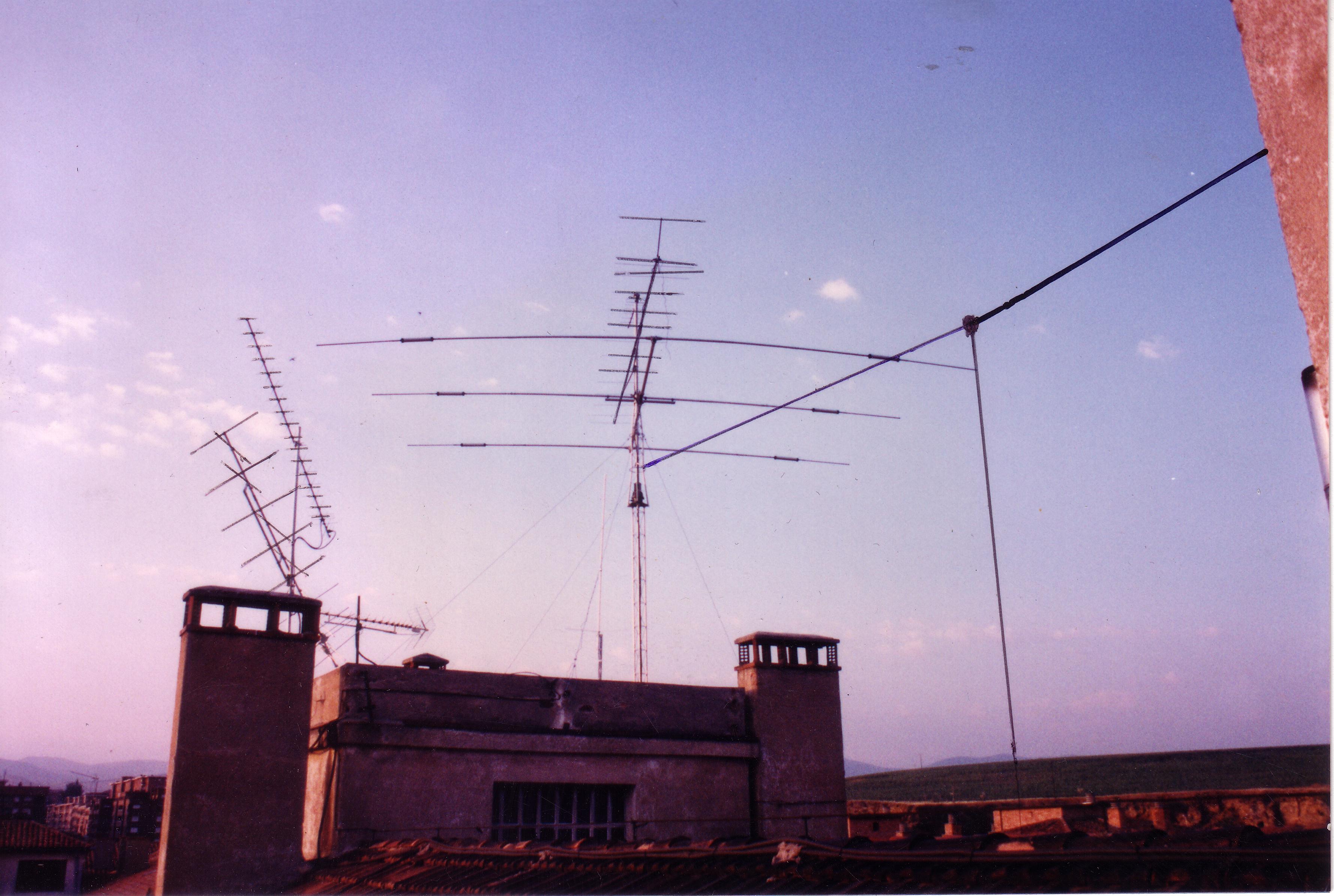

No sabía que hubiera punteras para rotor de torretas de 180 (entiendo que es lo que vas a poner). Tu torreta quedará más o menos como está (y estaba) la mía. Base de hormigón y sujeción al torreón del ascensor. Claro que yo la arriostré de putamadre con riostras de 4 mm2 de seccion. Me he subido a ella cienes de veces. La sujeción a la pared la hice con garras de muro de Televés. Las que sujetan mástiles. Mi mástil (que aún sigue arriba) es un 3010 de Televés.

En mi opinión, si pones la vertical bibanda a media altura y a unos 50 cms de la torre, te cambiará el diagrama de radiación en esa dirección y ya está. La torre hará de reflector.... más-menos. Yo creo que no hay problemas.

Como ya tienes la torreta, lo demás es adaptar la memoria a ella, instalar, tramitar, etc. Como está Eduardo al loro, no te faltará ayuda. La mejor.

73.

    Hola de nuevo.

    Para ayudarte con la instalación y hacer los cálculos "en sucio", si quieres que lo haga,  necesito lo siguiente:

- Modelos de las antenas y su altura de fijación desde la base de la torre.

- Altura total de la torre.

- Alturas de las fijaciones de la torre a la pared, midiendo desde la base de la torre.

    Con estos datos, podré estimar la calidad mínima del mástil que necesitas y si es necesario arriostrar la torre. En este caso, sabiendo la distancia de los anclajes a la torre, podré calcular:

    - Grosor mínimo de las riostras.

    - Dimensiones mínimas de los anclajes de las riostras.

    - Dimensiones mínimas del dado de hormigón.

     Si no lo tienes claro o tienes alguna consulta, no dudes en contactar conmigo.

73 de Eduardo - EA2AQH

PD: Gracias Diego por tus halagos, no los merezco.
