Ayuda con Plan B

Como verás la T2FD standar supera en todo y mejora sus prestaciones en todo a tu antena, pero ahora te pongo los gráficos de ROE y de ganancia de una T2FD STANDAR exactamente con las mismas medidas que tu antena, tanto de longitud como de separacion de los hilos como de altura sobre el suelo.

Grafica de ROE T2FD STANDAR con tus mismas medidas.

Y esto es lo que sería la grafica de GANANCIA de una T2FD STANDAR con tus mismas medidas.

Bueno, ya tienes todas las imagenes subidas.

Como verás la T2FD ESTANDAR normal superan en todo a tu antena e incluso si miras las gráficas de la T2FD ESTANDAR con tus mismas medidas pues superan en mucho a tu antena.

La gráfica de ROE como verás en las 3 antenas varian de una a la otra y son unos márgenes fáciles de acoplar para cualquier equipo pero si miras las ganancias de las tres antenas pues la tuya tiene una cantidad de pérdidas muchísimo más grandes que las otras dos T2FD.

No se porque quieres poner 2 resistencias en tu antena en donde con una es más que suficiente.

Con una resistencia justo en donde conectas el vivo del coaxial, no creo que te sirva para nada útil, y aunque esa resistencia te creara "algo" de desfase entre un hilo y el otro, cosa que no se y que dudo mucho, pues las pérdidas son muy grandes en comparación con el beneficio que obtienes.

En tu antena de entre 7 y 29 Mhz SIEMPRE tienes pérdidas llegando a en según que frecuencias pues casi a los 40 DBi, por ejemplo en 14.6 tienes 36 Dbi de pérdidas.

La clave del malísimo rendimiento de tu antena es simplemente que la alimentas por un costado y el 99% de los metros de hilo que tiene la antena van en paralelo y eso hace que la radiación de la antena quede anulada por ese motivo.

Si pudieras desplazar el punto de alimentacion de la antena al centro del conductor el rendimiento aumentaría considerablemente, pero si no es posible pues siento decirte que el diseño de tu antena tendrá un rendimiento pésimo y no te aconsejo ni que la montes porque no te escucharán ni en el piso de al lado del tuyo, siento en decírtelo pero es la verdad.

Teniendo en cuenta que la T2FD ESTANDAR con tus mismas medidas pues an 7 Mhz tiene unas pocas perdidas que van disminuyendo hasta que llegan a 12,5 mhz en donde no tienes pérdidas y que a partir de 12,5 Mhz ya tienes en la ESTANDAR ganancia pues yo me repensaría mucho lo de hacer tu antena que aunque funcione pues las pérdidas serán muy altas en cualquier banda.

Ya sabemos que el MMANA no es la octava maravilla del mundo pero al menos te da una idea de como va a funcionar tu antena.

De todas formas si estás empeñado en probar tu antena pues adelante, pero no esperes milagros porque eso solo pasa muy de vez en cuanto, pero con antenas nunca.

Si quieres y tu me lo dices, miraré de crearte con tus mismo diseño y medidas una antena que tenga menos pérdidas que la tuya, pero sin alimentarla por un lado porque eso es lo que hace que la antena tenga tantas pérdidas.

Creo sinceramente que poniendo 10,6m mas o menos de hilo soldado al vivo y creando una pequeña bobina con la misma cantidad de metros de hilo y conectada a la malla del coaxial y acoplando con el equipo esta antena pues obtendrías mucho mejor rendimiento que con tu T2FD y si le pones como ya te comenté un CG-3000 en la base de este invento pues seguro que te da muchísimas satisfacciones.

Saludos.

Guillermo. EA6XD

Si te pones en contacto con Guillermo ea5gka@gmail.com, no vas a tener problema para construirte una antena de aro, te sorprenderas de la calidad de los condensadores que fabrica, del lo sencillo del circuito de control.

Como han dicho más arriba, no es una antena de compromiso, es "algo más"

Saludos

Hola de nuevo.

Emilio, enredando un poco con el MMANA he conseguido con tu misma antena pues mejorarla para que no tenga tantas pérdidas, aunque sigue teniéndolas.

La mejora se basa en alargar los brazos hasta 15,8m en vez de los 10,5m que tiene originalmente tu antena.

Si esto te sirve dímelo y te paso el fichero.

Puedes tambien disminuir las pérdidas separando más los hilos, si los separas 1m en vez de los 10 cm que tiene la original pues tambien tienes menos pérdidas, aunque sigue teniéndolas.

Como ya te he dicho aquí no hay milagro que valga, el mejorar rendimiento pasa obligatoriamente por desplazar el punto de alimentación a lo más cerca del centro de los hilos y quitarlo de las puntas.

Saludos.

Guillermo. EA6XD

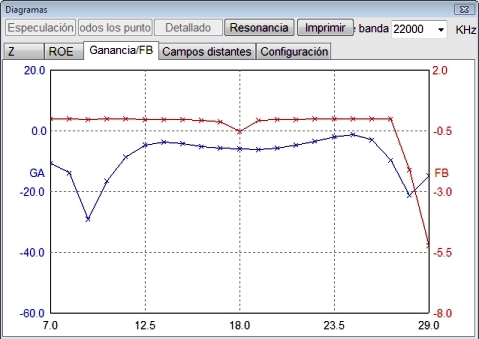

GRAFICAS GANANCIA con 15,8m de largo.

Hola Guillermo, buenas tardes.
Abrumadora toda tu información y agradecido por la misma. Ante todo, la resistencia de 600 ohm se coló en el fichero, pues era de pruebas y no me dí cuenta. En la alimentación tengo intención, lógicamente de colocar un balun 12:1.
¡claro que no espero milagros! y mis problemas son otros y por eso ando enredando.

De nuevo te agradezco todo tu ofrecimiento, orientaciones y el tiempo dedicado a analizar el fichero.
Ya me gustaría poder montar la Morgain que describiste hace tiempo y cuya descripción guardo en el cajón de los proyectos "casi" imposibles.

Yo tengo que seguir buscando lo mejor dentro de lo posible. Ahora tengo un hilo de 16'5 m, un UNUN 9:1 y el acoplador y voy tirando.

A EA5DO también las gracias. Ya conozco los condensadores de EA5GKA y no descarto hacer un aro aunque todavía en 40 m no he oido a nadie salir con ese tipo de antena.

Bueno saludos a todos.

EA4BNB Emilio
Guadalajara

Hola Emilio.

Pues nada hombre, sigue con las pruebas ya que el asunto está en experimentar y experimentar.

Si necesitas ayuda, ya sabes lo que tienes que hacer.

Un abrazo.

73....

Guillermo. EA6XD

No he leído el post entero ,lo mismo te han contestado lo mismo..

Esta es una instalación de emergencia que me ha funcionado:un Hilo de cobre esmaltado muy,muy fino que apenas se vea una llave para subirte a la azotea, una cantidad de hilo considerable,y un Balun 1:9,ponlo donde ni se vea pero no moleste no sea que suban.si algún día tienes problemas rompe el hilo esmaltado y probablemente ni sabrán de quien es,parecerá un hilo.

se que hay medidas que funcionan mejor para los hilos largos,hay tablas por ahi,a mi con este hilo y balun he podido trabajar bien junto a acoplador hasta 40m,en 80 tenia RF.esta creo es la manera mas disimulada y fácilmente reversible de tener antena.

te deseo suerte.

73s
