Ayuda como instarlar la alimentacion en un Rack

Un conmutador de 2 circuitos (+ y -) y 2 posiciones (FA y BAT) o 3 (ninguna), que aguante unos 25-30 A

Lo que Manolo de hasuntos hinternos te propone es una idea. 😂

A mi se me ocurre otra. Poner a la salida de la fuente un diodo para que de la batería no le entre corriente a la fuente. Es lo que tú pides. Ahora te hablo del diodo. Así como digo, le entraría corriente a la batería cuando enciendas la fuente, pero podrías poner otro diodo en serie con el positivo de la bateria. Digo yo que de alguna forma cargarias la batería con la fuente, pero esto no lo propones. Lo estudiaríamos si lo propones, que es fácil.

Claro, el-los diodos te roban 0,6 volts que no van a ningún lado y, además tienen que ser así de gordos. De estos tengo, te los mando y lo atornillas a un radiador, que hasta creo que tengo tambien. Llave del 10-11 creo. Piénsalo y me lo dices por privi.

Pero todo es relativo. Lo que te dice Manolo, con conmutadores putamadre tiene la ventaja de su simpleza. Lo del diodo, ojito, yo te mando el diodo y el radiador, peeeero, si le arreas castaña gorda de 100w y dale y dale, eso se calienta, se calienta tela, no importa, para eso está, pero el cable gordo y sin soldadura. Ya sabes que una fuente de alimentación serie, no conmutada como la de la foto, los transistores finales, el colector y emisor no van soldados, sino atornillados.

Uy. Qué interesante.

Un cordial saludo.

Un diodo gordo en serie con la fuente en el positivo mismo, así la fuente cargaría la batería y alimentaría el equipo. Si la fuente se apaga el diodo bloquearía la tensión inversa de la batería hacia la fuente. En esta configuración tendrías que subir la tensión de la fuente para compensar los 0,6 voltios de caída en el diodo.

Saludos José María EB7COL

Hola José Maria, sí, eso es correcto, pero no controlas la corriente de entrada de carga a la batería; por eso como José Juan no se ha pronunciado en ese aspecto, no me he metido en el tema. Si acaso ya lo veríamos.

Hola José Juan.

Yo lo montaría con un regulador/controlador de carga, de los que se utilizan para paneles solares.

El equipo se alimentaria siempre de la batería con la particularidad de que, cuando la fuente esté conectada a la red de 230V, la batería recibirá carga con una corriente controlada y regulada mientras alimenta al equipo de tal forma que la batería siempre estará a plena carga y lista para desempeñar su cometido y todo ello de una forma totalmente automática controlada por el regulador. Yo lo uso en mi coche para controlar la carga de la batería auxiliar que llevo en el maletero del mismo.

Si te decides por esta solución me lo dices por privado y te mandaré más información al respecto.

73

Lo mejor para mi son las soluciones sencillas: Un conmutador pero si quieres "automatizarlo" yo pondría un relé conectando su bobina a la FA. En el contacto NO el positivo de fuente, en NC el de batería y en Común hacia el equipo. Los negativo juntos.

Si la fuente está parada se alimenta de batería por el NC del relé y si la fuente está en marcha por el NO se alimenta de ésta.

Si pones conectores que aguanten siempre tendrás "marcha atrás" en caso de avería.

Si quieres puedes usar el relé también para gestionar la carga de la batería cuando esté en modo fuente 😉

Hola buenos días lo primero muchas gracias por las respuestas y perdonar por no responder antes estoy mirando por internet y me he encontrado unas placas interesantes sobre todo es que vende la página web cuco más o menos es la idea que estoy buscando

, , , , .  .;

Jose Juan, lo que no me queda claro sin/con esos circuitos es si se pretende cargar la batería al tiempo que la f.a. está enchufada. Ese tema hay que tenerlo presente. O no.

Suerte.

Hola Diego, lo de cargar la bateria no quiero lo quiero utilizar es para las salidas de actividades en el campo asi segun la ubicacion donde este utilizo la bateria auxiliar del coche o si tengo la opcion de utilizar F.A. 230V.

Perdona si me explique mal.

SALUDOS

Yo tengo 3 racks y en todos les he puesto conmutadores.

En el primero intenté hacerlo con un relé de faros de coche pero tuve algún problema con las masas y me dio un susto pero por suerte no paso nada al equipo. Decidí entonces hacerlo con conmutadores pues no necesito cargar la batería.
Si usas conmutadores calcula bien en consumo máximo para no quedarte corto al ponerlos.

Para uso con batería tengo un MFJ-4416C para mantener los 13.8 V, y además, desconectar la batería al llegar a un cierto voltaje para evitar dañarla.

Hola,

Creo que con relés de coche te iría bien, pero con un conmutador de tres posiciones parecido a esto podrias solucionarlo sin mucha complicación.

Podrias utilizar similares de 20A (más corrientes), ya que el consumo en SSB no es permanente.

Suerte en la búsqueda

JuanJo

https://www.amazon.es/dp/B08MFGHNVS/ref=sspa_dk_detail_3?psc=1&pd_rd_i=B08MFGHNVS&pd_rd_w=oznqN&content-id=amzn1.sym.5211011f-e3fb-4d92-b58e-b3527e67ddff&pf_rd_p=5211011f-e3fb-4d92-b58e-b3527e67ddff&pf_rd_r=9SKV6FPJWDF1HHYNG9VK&pd_rd_wg=XDWPR&pd_rd_r=7c0ab190-c6d3-412a-b68e-c28753fecd57&s=industrial&sp_csd=d2lkZ2V0TmFtZT1zcF9kZXRhaWw&smid=A2F8JSUUQA4T1N

Este tiene pinta de ser igual pero es más económico
https://www.amazon.es/Heschen-Interruptor-giratorio-posiciones-terminales/dp/B07LD5VG44/ref=d_pd_vtp_sccl_4_6/262-4512222-5958769?pd_rd_w=L8jYt&content-id=amzn1.sym.6e78e85a-27dd-4c31-8467-9a3e7881199e&pf_rd_p=6e78e85a-27dd-4c31-8467-9a3e7881199e&pf_rd_r=TXB9VR94W1EA7K67X6FH&pd_rd_wg=oNTUR&pd_rd_r=55b3c82c-9880-4172-acc6-b185e7353dda&pd_rd_i=B07LD5VG44&psc=1

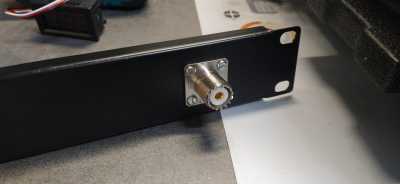

Buenos dias os de seo Feliz Año Nuevo ya estoy trabajando en el Rack gracias por las ideas que me estais dando aqui os dejo algunas fotos de como esta quedando

Este es el mío de HF.
Solo el IC-7300y la fuente de alimentación.
Rack de 3U

Publicado por: EA3TA

↑

Este es el mío de HF.
Solo el IC-7300y la fuente de alimentación.
Rack de 3U

-- el archivo adjunto no está disponible --



-- el archivo adjunto no está disponible --



¿Esos 2 USBs, los tienes a 1 amperio o a 2?

Esos son de 1A.
En el Rack de V-UHF son uno de 1A y otro de 2A.

Publicado por: EA3TA

↑

Esos son de 1A.
En el Rack de V-UHF son uno de 1A y otro de 2A.

-- el archivo adjunto no está disponible --

Pues son perfectos para los móviles, por ejemplo. En el caso que quieras, da igual que lo hagas en el de 2 amperios o de 1, te va a aguantar muy bien los móviles.

Perfecto.

¡Feliz fin de año!

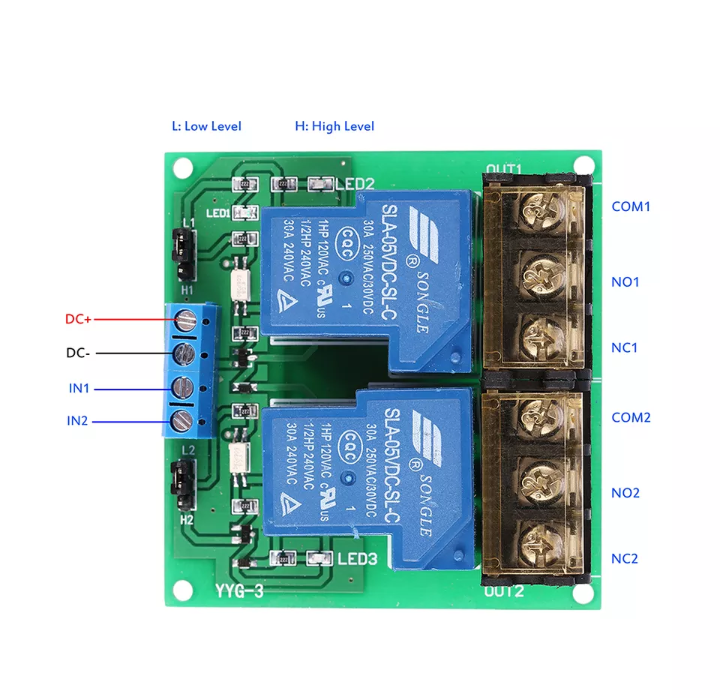

Yo en la parte delantera iba a poner este modulo que viene de camino.

Por 15€

https://es.aliexpress.com/item/1005003579006868.html?spm=a2g0o.detail.1000014.1.4e941e983q2KRV&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.40000.320564.0&scm_id=1007.40000.320564.0&scm-url=1007.40000.320564.0&pvid=66599456-9e48-4ec2-bf71-498602ce07f5&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.40000.320564.0,pvid:66599456-9e48-4ec2-bf71-498602ce07f5,tpp_buckets:668%232846%238113%23662&pdp_ext_f=%7B%22sku_id%22%3A%2212000027723338255%22%2C%22sceneId%22%3A%2230050%22%7D&pdp_npi=2%40dis%21EUR%217.41%215.26%21%21%21%21%21%400b0a23b016725081741871957ec104%2112000027723338255%21rec

Aquí os paso el video que he realizado para que veáis como me ha quedado

https://www.webscastellon.com/ea5wp/
