Aviso a navegantes: placa SSM2167

Esta placa es ampliamente utilizada como preamplificador compresor y puerta de ruido para micrófono, utilizando un circuito integrado de Analog Devices con referencia SSM2167, que junto a muy pocos componentes más, conforman, en muy poco espacio y muy bajo precio, un sistema de microfonía muy completo aplicable a nuestros equipos de radio.

Hechas las presentaciones y para el que no lo sepa y utilice esta placa de bajo precio comprada online y fabricada en China, deciros que vienen con un error de montaje de dos resistencias SMD:

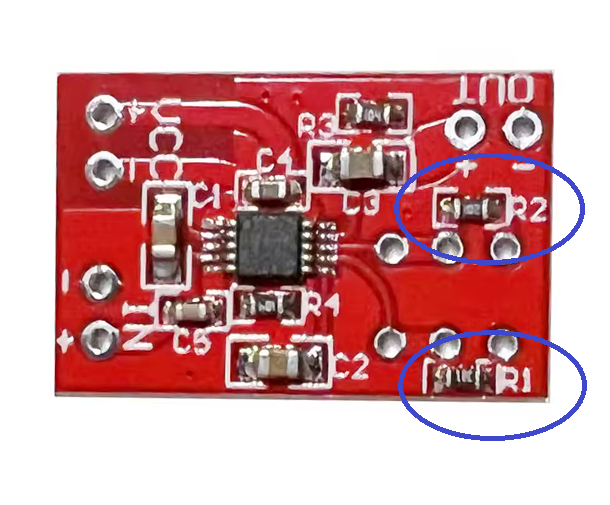

Están marcadas como R1 y R2 y señaladas en la imagen rodeadas por una elipse azul. Esas dos resistencias son un ajuste estándar para una relación de compresión de 2:1 y un valor de puerta de ruido de 48 dBV. Podemos utilizar los tres pads de la PCB inferiores a R2 y los superiores a R1 para sustituir estas resistencias por un conmutador de varias posiciones o un potenciómetro para tener todos los valores intermedios; en ese caso hay que eliminar de la placa  R1 y R2.

En caso de dejarlas y seguir con los valores preestablecidos indicados, al parecer los más idóneos, es necesario intercambiar R1 por R2. R1, que va a la patilla 7 del IC, es para la puerta de ruido y su valor debería ser 1K para 48 dBV. R2, que va a la patilla 8 del IC, es para una relación de compresión 2:1 y su valor debería ser de 15K. Si utilizamos potenciómetros (lo que complica el ajuste) los valores serían respectivamente 5K (puerta de ruido) y 175K (nivel de compresión)

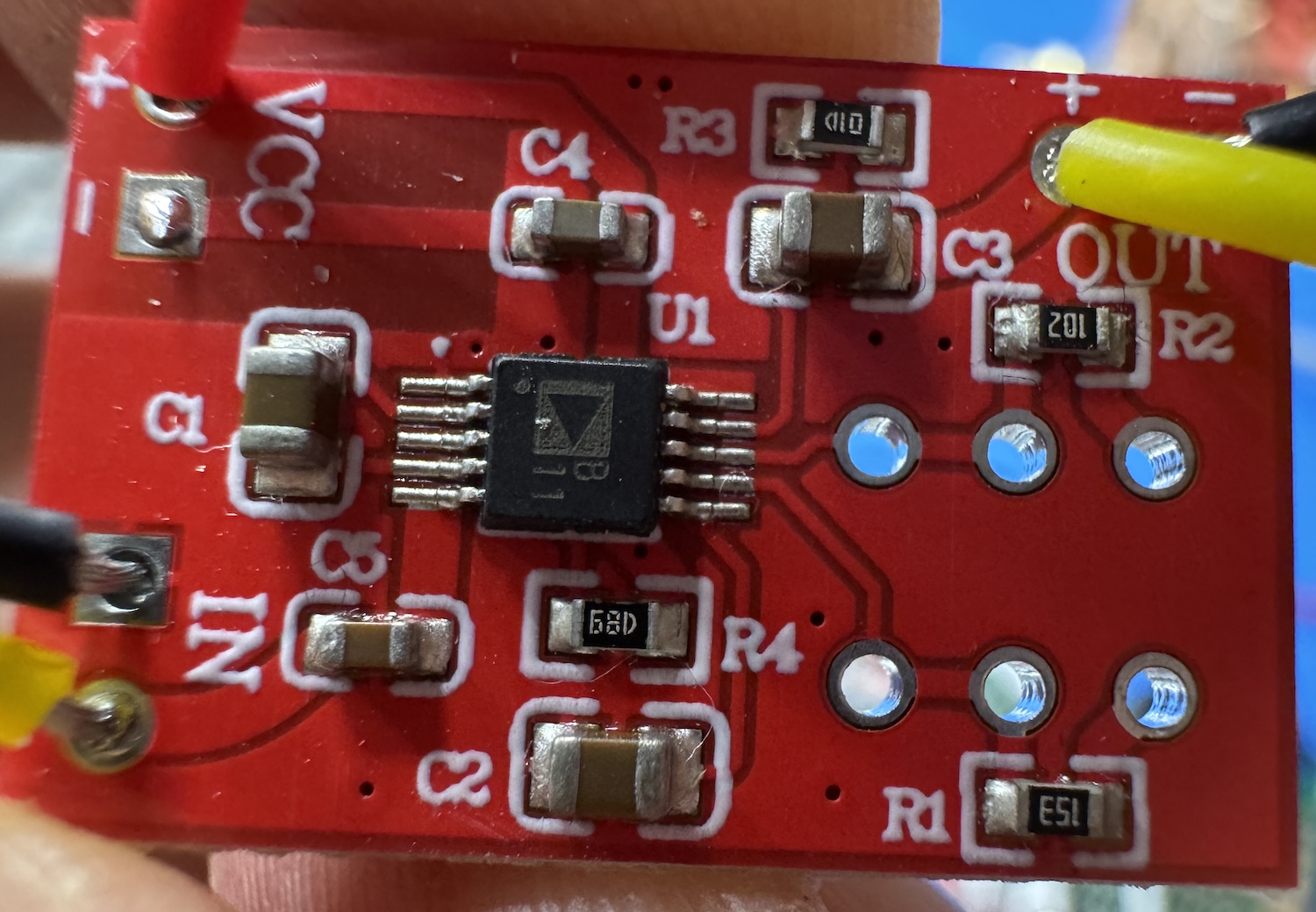

Queda más claro en esta foto (el montaje equivocado):

donde pueden verse los valores de ambas intercambiados. Es quizá que por eso hay compañeros que se quejan de que el circuito no funciona correctamente.

Desconozco si en otras versiones, anteriores o posteriores, este error está corregido. No cuesta nada comprobarlo comparando el datasheet del SSM2167 y la PCB china.

Espero que a alguien le sirva... Por cierto, no es descubrimiento mío, me enteré a través de un vídeo de Youtube.

Por supuesto todo esto es a título informativo y la modificación requiere ciertos conocimientos de electrónica y habilidades para manejar componentes tan pequeños, así que es responsabilidad de cada uno el llevarlo a cabo y comprobar que su versión es también errónea.
