Avería Steppir

EA3KE
Mensajes: 520
#347553  - 10 mayo, 2020 19:23

Hola a todos,

hace unos días el controlador de mi antena steppir 3 elementos dejó de funcionar. Lo he enviado a reparar y tiene un calentón en una placa, circuitos integrados mal, diodo cruzado etc.

El técnico que está reparando el controlador me dice que ha podido pasar que haya un motor mal y a consecuencia (por algún cruce por ejemplo) se haya estropeado el mando. La antena no tiene ROE en el punto que se ha quedado.

La pregunta que quisiera formular es si sin el controlador (no sea que se me vuelva a fastidiar de nuevo) puedo ver si los motores están bien. Según manual debe de haber 20 ohmios entre el pin 1-2 y pin 3-4 de cada motor y así lo tengo yo. También hay continuidad (pitido en el polímetro) entre los pines 1-2 y 3-4 de cada motor.

También me gustaría saber si teniendo los ohmios entre los pines 1-2 y 3-4 como el manual dice es garantía de que los motores están bien.



Gracias por vuestra atención y un cordial saludo.



73 de Toni Olmo EA3KE

Un saludo, Toni Olmo

ResponderCitar
Inició el tema
EA3AQ
Mensajes: 93
#347557  - 10 mayo, 2020 19:49

buenas tardes, yo me encontré con algo similar con una Ultrabeam i el problema fue que el cable de mando de los motores tres de los cables se cortaron y se cruzaron y también se me estropeó el mando. Me repararon el cable y el mando y todo sigue funcionando a la perfeccion











ResponderCitar
EA1KE
Mensajes: 360
#347632  - 12 mayo, 2020 12:08

Hola,



que mando es? el SDA100? si es para ese mando, tengo un problema igual. cual e los interfaces se te quemó? la resistencia del interface tambien?

SDA 100:



U5 = DVR, pins 1-4 of 25 pin connector
U6 = DIR1, pins 5-8 of 25 pin connector
U7 = REF, pins 9-12 of 25 pin connector
U8 = DIR2, pins 14-17 of 25 pin connector
U9 = DIR3, pins 18-21 of 25 pin connector

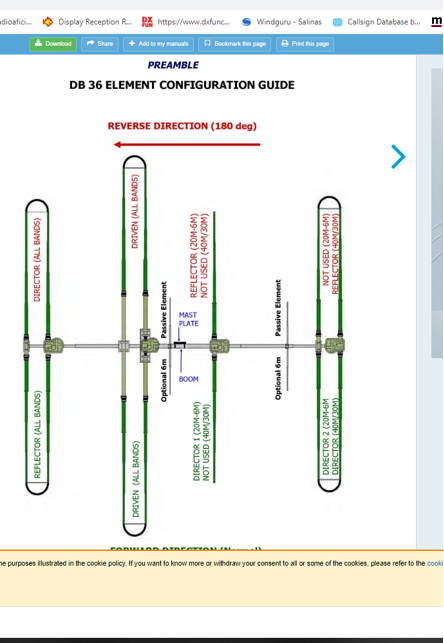

En mi caso la Db36:






Ea1ke
César LL.
Ranón.Asturias.
Demons DXer´s Team

ResponderCitar
EA3KE
Mensajes: 520
#347637  - 12 mayo, 2020 16:25

Hola EA1KE, tocayo de indicativo,

el mando que tengo es el FluidMotion y me comenta mi técnico que se ha quemado un diodo, 3 circuitos integrados y alguna cosa más.



Lo que me gustaría saber si el mando se ha estropeado porque los FluidMotion han dado problemas o es que alguno de los motores se fastidió.



Gracias y un saludo

Un saludo, Toni Olmo

ResponderCitar
