Antenas Onda Media (AM)

Interesante información.

Pues yo he vivido al ladito. y te aseguro que no es naaada interesante el oir RNE por la lavadora.
Y por el teléfono. Y por el tocadiscos. Eso si, la radio de galena iba que ardía.
ni tierra ni antena, con un par de cachos de cable la oias a la perfección en el auricular.
Ya hace años que rebajaron potencia (antes decian que eran 2 MW, yo ni entro ni salgo, nunca lo comprobé), porque en los años 70, hacíamos el botellon ahí donde se ve la piscina triangular esa, (que no habia nada, era monte), a la luz de un fluorescente viejo del Prica (ahora carrefour ) que estaba justo el la esquina superior derecha de las fotos (ya lo quitaron de ahi y se lo llevaron al pol. El Carralero). El tubo fluorescente lo apoyábamos los pines de un extremo en la valla de tela metálica, y en los pines del extremo contrario le poníamos un cacho de un par de metros de cable, a modo antena, y lucía como si fuera nuevo...
y ahí pasabamos las tardes-noches de verano la pandilla, comiendo pipas y bebiendo birras (del prica, claro!)como cosacos, jejeje...

Pues esta tampoco está nada mal....

""""""La denominada "Torreta de Guardamar" es una antena de radio de 380 metros de altura del ejército de Estados Unidos situada cerca de Guardamar del Segura en 38°4'18"N, 0°39'52"W. Se construyó en 1962 y es uno de los elementos arquitectónicos más altos de la Península Ibérica como la estructura de uso militar más alta de Europa. Es fácilmente visible desde muchos kilómetros a la redonda tanto desde tierra como desde el mar.
Esta antena consiste en una estructura metálica en forma de mástil de sección triangular y con anclajes de cable de acero. Se utiliza o utilizaba para la transmisión de órdenes a submarinos sumergidos. El transmisor se controla desde la estación de Rota.
Esta instalación está vigilada por la Infantería de Marina española y está identificada como "Radio Estación Naval - Antena LF 380 metros - Guardamar""""""

No tengo fotos, pero seguro que si lee esto un a migo mío, colgará una.
Un saludo.
Jesús-EA5HT

EA1DVY escribió:

Escribió:

La antena más alta mide 264 metros, Emite en Onda Media en 585 KHZ emisora de RNE1 con 600 KW.
La Antena más baja mide 130 metros, Emite en Onda Media en 657 KHz emisora de RNE5 con 50 KW

Adivina; 585 + 657 + 585 = 1827 kHz un armónico que joroba la frecuencia "usual" de las estaciones DX en 160. Lo bueno...que puedes escuchar las señales horarias según escuchas la banda.

EA1DVY escribió:

Escribió:

Mas info

El centro emisor de reserva de RNE en Madrid se encuentra en Boadilla del Monte,
en las coordenadas geográficas 40º26’38”N - 03º53’44”W.
desde allí se pueden difundir RNE1 y RNE 5 TN por las mismas frecuencias que el emisor principal.

ahora lo usa la COPE como emisor principal en 999 kHz.

73 DX de Pedro, EA 4 KD

EA5HT escribió:

Escribió:

... "Torreta de Guardamar" es una antena de radio de 380 metros de altura del ejército de Estados Unidos situada cerca de Guardamar del Segura en 38°4'18"N, 0°39'52"W. Se construyó en 1962 y es uno de los elementos arquitectónicos más altos de la Península Ibérica
... identificada como "Radio Estación Naval - Antena LF 380 metros - Guardamar"
No tengo fotos, pero seguro que si lee esto un a migo mío, colgará una.

Si buscas encuentras... Esta antena es de Onda Larga ...

[img size=500] http://tinypic.com/4uzy0x [/img]

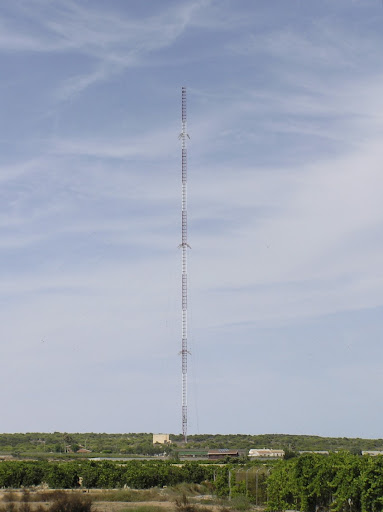

Photo taken from the Cepsa petrol station on the CV-895, at 1.3Km from the mast. The green building is the Jardinería la Torre, from where the "going up" series of photos was taken
...

HDR image taken at a distance of 2.5 Km. from roof terrace of house in Urbanización El Raso.
...

con mas detalle
...

...

...

...

Mas info
Fué construida por la Armada de los Estados Unidos hace aproximadamente 40 años, como torre de Comunicaciones de Submarinos, su dueño actual es el Ejército Español quien llama a la zona "Campamento de Santa Ana", se usa en la actualidad como torre de COM para los submarinos de la Armada española, los cuales tienen su base principal muy cerca de allí, en el Puerto de Cartagena.
Tiene grandes aisladores. Sus muchachos también pueden ser conectados con los aisladores a la estructura de mástiles y / o dividido por grandes aisladores.
Para comunicarse con los submarinos si se usan antenas como esta, de mayor o menor tamanyo dependiendo de la frecuencia que usen en las comunicaciones.
se necesitaría una antena mucho más alta (1,875 km para 40KHz (una frecuencia bajísima)) pero utilizando un plano conductor en su base, inductancias y distintos modos de alimentación se consigue reducir bastante su logitud física

mas fotos en david neale

Info de alturas peligrosas para el trafico aereo...
llamada "Torreta de Guardamar
http://www.aena.es/csee/ccurl/LE_ENR_5_4_en.pdf
...
foro
http://www.cyberia-internet-cafe-guardamar-del-segura.com/places_of_interest.html

http://www.skyscrapercity.com/showthread.php?p=17230319#post17230319

http://www.escanerfrecuencias.es/

· Mastil meteo de 310 metros de altura

Antena de Onda Larga, llamada DHO38 en Saterland, Alemania, en VLF 23.4 kHz, tiene una potencia de 800 KW.
Tiene 8 antenas de cada una mide 352,8 metros de altura.

Mas información en wikipedia

...

Mas info en;
http://en.wikipedia.org/wiki/VLF_transmitter_DHO38
mapa en http://maps.google.com/maps?t=k&om=0&ll=53.081859,7.616358&spn=0.021911,0.058537

http://en.wikipedia.org/wiki/List_of_masts

altura http://skyscraperpage.com/diagrams/?buildingID=45289

La Torre de Radio de Varsovia fue en su momento la construcción más alta del mundo con 646 m de altura. Fue utilizada como torre de comunicaciones después de ser terminada en 1974 hasta su derrumbe el 8 de agosto de 1991.

Estaba situada en Konstantynow (Polonia), y servía para la difusión de las emisiones de la compañía Polis.

http://es.wikipedia.org/wiki/Torre_de_radio_de_Varsovia

Pues ya puestos... alguien sabe qué es el centro de antenas que hay en Arganda, pegadito a la N-III?
aqui:
Long : -3.5063 W (-3° 30' 23'' W)
Lat : 40.3113 N (40° 18' 41'' N)
QTH locator : IN80FH

(Aparte de una cómoda urbanización de nidos de cigueñas... ).
lo digo porque parece estar en desuso, ya que las log. periódicas están apuntando al suelo....
o no funcionan como las demás, direccionando con la punta estrecha!!
73,
Jose

Por la pinta que tiene parece un centro de BC de onda corta, supongo que sera Radio Exterior de España.

Hola Jose, pego por aqui post del foro de NOWSAT muy interesante sobre las antenas de Arganda (yo las vi cuando era pequeño y flipaba :blink: )

Escribió:

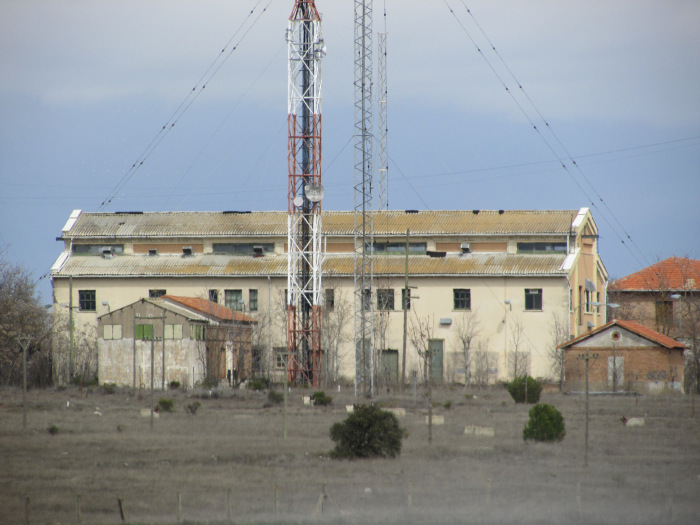

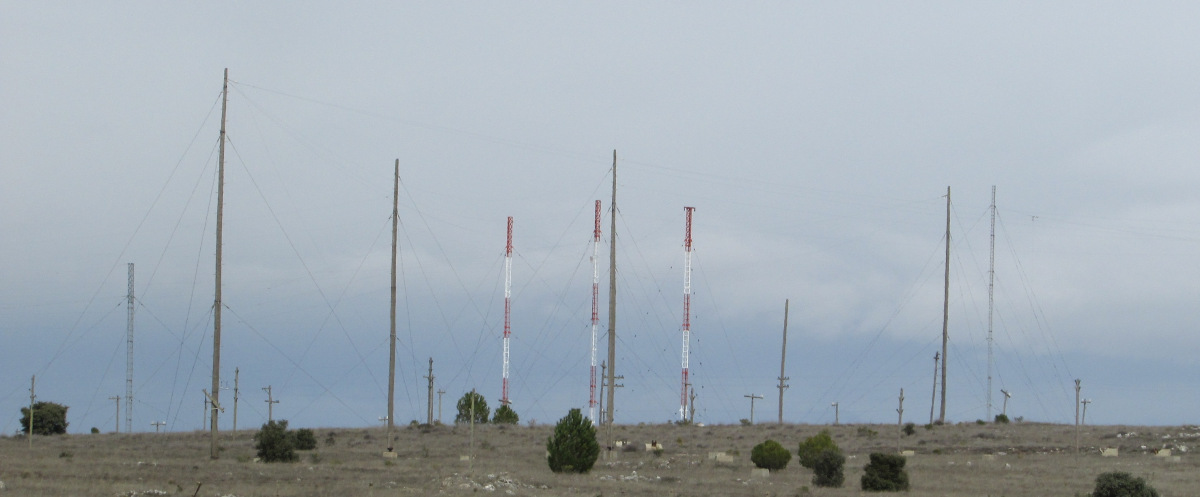

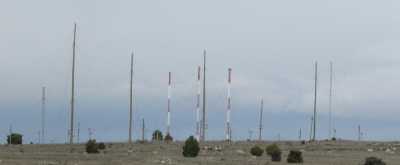

En este mismo hilo comentamos la existencia de antenas logperiódicas en el mismo recinto de Arganda del Rey donde se ubica el transmisor ionosférico de RNE1 1359 Khz.

Esas antenas se usaron para emitir en Onda Corta. Comentamos que estaban abandonadas.

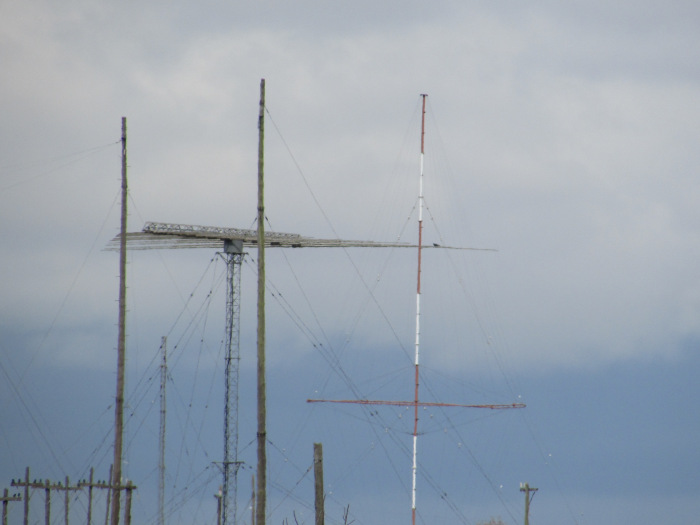

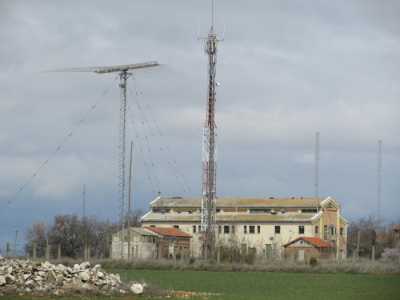

Traigo hoy unas fotos que me han enviado al correo de una de las logperiódicas. No solo muestra el estado de abandono sino que la naturaleza las ha "reciclado".

Observad:

Como lo veis. Ahora las siempre inteligentes cigüeñas han hecho allí sus nidos.

Ya comenté en otro hilo de esto foros ( http://nowsat.mforos.com/364821/7667930-radiaciones-ce-dx-fotos-natura-ils-vor/#66900017 , lamentablemente cerrado ) que estos inteligentes animales nos demuestran lo bien que se llevan con campos eléctricos y electromagnéticos al contrario de los humanos.

Y así ampliando un poco el espectáculo es elocuente, totalmente revelador:

Ahí están tan campantes.

Hay que decir que los cables que se ven en la primera foto son parte de la línea de transmisión del emisor de 1359 Khz los cuales canalizan nada más y nada menos que 600 Kw aunque según el Plan de OM podrían emitir a 1000 Kw, o sea, 1 megavatio.

Saludos

no me deja cargar las fotos....para quien desee ver una logoperiodica "made in Spain" dejo el enlace directo al foro:

http://nowsat.mforos.com/132607/7539080-rne-en-1359/?pag=2

Hola

¿Alguien sabe donde están las antenas de Onda Media de la EITB
para pedir permiso para transmitir en la banda de 160m?

Os paso esta noticia de DEIA

TITULO Las emisoras de EITB dejan de emitir en Onda Media

Las emisoras del grupo EITB, Radio Euskadi, Euskadi Irratia y Radio Vitoria, no emiten desde el dia 1 de mayo de 2013 en Onda Media con el fin de ahorrar costes, según informaron fuentes del ente público vasco. El grupo radio EITB se podrá sintonizar ahora en FM en las frecuencias actuales y a través de la página web del ente (www.eitb.com). También por internet se escuchará en cualquier dispositivo de los sistemas operativos IOS de Apple y Android. Otra opción es el apartado EITB a la carta de dicha página web.

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Mas amplia la información en Noticias de CQ Radio Amateur - Radioescucha

Titulo: Radio Euskadi, Euskadi Irratia y Radio Vitoria cierran las emisoras de onda mediaAutor:

El periodico Deia publicaba el pasado 13 de abril que las emisoras del grupo EiTB, Radio Euskadi, Euskadi Irratia y Radio Vitoria, a partir del 1 de mayo se podrán escuchar a través de la Frecuencia Modulada (FM) y a través de Internet, y dejarán de estar en Onda Media (OM), según ha informado el ente público.

A lo largo de todo este mes de abril, se irá disminuyendo la potencia en Onda Media y el primer día del mes que viene se apagarán las emisiones definitivamente. Así, el Grupo Radio EiTB se podrá sintonizar en FM en las frecuencias que están publicadas en www.eitb.com y también se podrán seguir a través de la web del Grupo de Comunicación Público y en cualquier dispositivo con sistema operativo Android y sistema operativo IOS de Apple.

Además, la web eitbalacarta ofrece la posibilidad de escuchar los programas preferidos en el momento que se quiera y de hacerse su propia programación. La razón principal para adoptar esta medida ha sido la eficiencia económica, teniendo en cuenta que la cobertura en FM en la actualidad es de gran calidad y la penetración de Internet es cada vez mayor.

- Las frecuencias afectadas son:
· Euskadi Irratia desde Ganguren (BI) en 1.386 khz con 5 Kws,
· Zubieta (SS) en 1.476 khz con 50 Kws
· Estibaliz (VI) en 1.197 Khz con 10 Kws.

· Radio Euskadi desde Ganguren (BI) en 756 khz con 5 Kws,
· Zubieta (SS) en 963 Khz con 10 Kws
· Estibaliz (VI) en 819 Khz con 10 Kws.

· Radio Vitoria, la histórica EAJ 62, en 1.602 Khz con 20 Kws.

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Antenas de EAJ-8 Radio San Sebastián

- Información relacionada en:
· Emisoras públicas vascas dejaron de emitir en OM
· EAJ8 LA HISTORIA DE RADIO SAN SEBASTIÁN
· radio en el País Vasco (1986-1996)

- - -

73.

No estaría nada mal para un concurso de 160m.

La de Zubieta no te la recomiendo, salvo que consigas un buen filtro que te rechace los tropecientosmil KW de las señales de los 2 transmisores de RNE que van conectados a la misma antena.

Ese centro emisor es de reciente construcción (ahorro?), y con una antena daba servicio a 4 emisores de OM, les llevó bastante trabajo poner a punto el cuatriplexor-adaptador.

Hola

Os paso este vídeo de al antena de Onda Media en Ecuador del centro de transmisión de Radio Casa de la Cultura de Quito...

Modelo de torre AM con monopolo plegado.

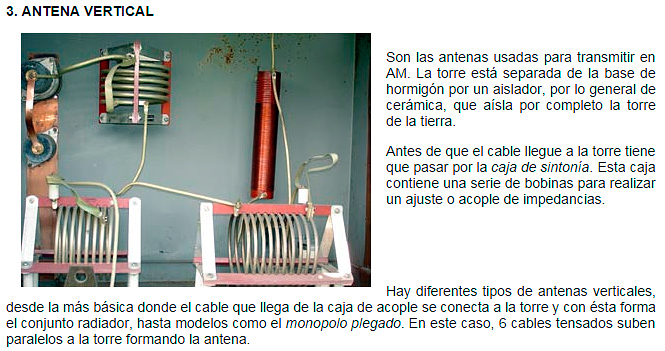

Por ello, para las antenas verticales simples, la altura no es algo aleatorio. La torre, en este caso, recibe el cable y juntos forman el sistema de transmisiones. Por lo tanto, calcularemos su altura en función de la longitud de onda y la frecuencia, de la misma forma que en el dipolo simple.

Por ejemplo, una emisora de 560 Khz tendrá una antena de más de 250 metros. Mientras que en el otro extremo del dial, una antena en 1330 Khz tendrá una altura aproximada de 100 metros, a no ser que usemos modelos como el monopolo plegado, donde la altura que cuenta es la de los 6 cables, no tanto la de la torre.(3)

Pero la antena de AM no es sólo el conductor erguido que se ve 100 metros por encima del suelo. Bajo tierra se esconde el secreto de estas transmisiones. Para que fluya la electricidad deben existir dos polos. Por lo tanto, toda antena tiene un plano positivo y otro negativo. El negativo suele ser la misma tierra. Muchas veces, esta tierra no es lo suficientemente conductora como para que la señal de la radio salga con buena calidad. Por eso, fabricamos un “plano de tierra” enterrando bajo ella, a unos 25 cm, cables de cobre desnudos conectados al negativo o masa de la caja de sintonía. Estos cables se conocen como radiales.

Este tipo de antenas son omnidireccionales, por lo tanto, no tienen ganancia. La potencia con la que transmitimos es la potencia nominal del transmisor.

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Video de como funciona la antena de AM

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

Radio Cachoeira 1090kHz AM

Este pequeno vídeo mostra o sistema PARAN de irradiante instalado na Rádio Cachoeira, un sistema raro de radiante utilizado para radiodifusión. Consiste de 4 torres ...

---

- Información relacionada en:
· ANTENA VERTICAL AM
· Structural Details

Hola

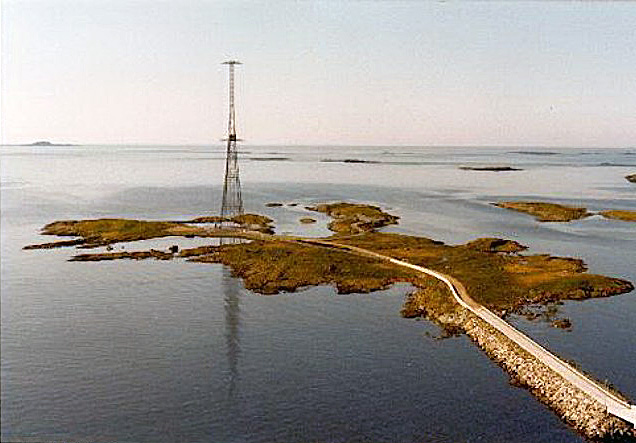

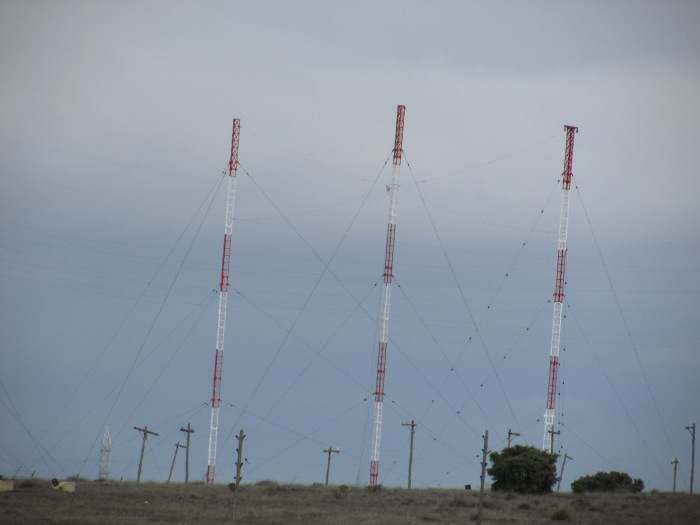

Os paso estas interesantes antenas, tipo dipolo para OM en 1314 khz, de Kvitsøy MW Turm

_________________________________________________________________

- Otra antena similar es MW Vaticano en la frecuencia de 1530 kHz, con cuatro torres de 94 metros de alto.

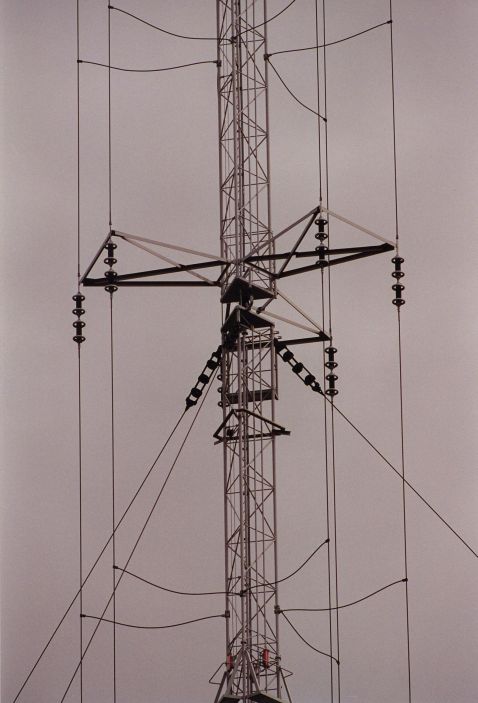

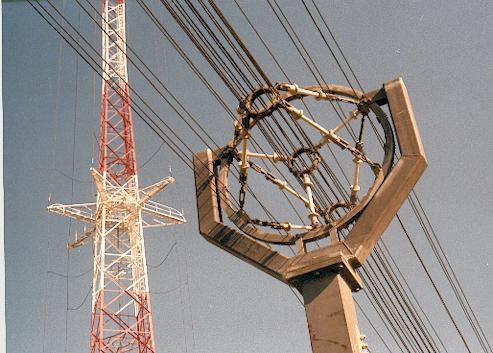

cables de alimentación coaxial

_________________________________________________________________

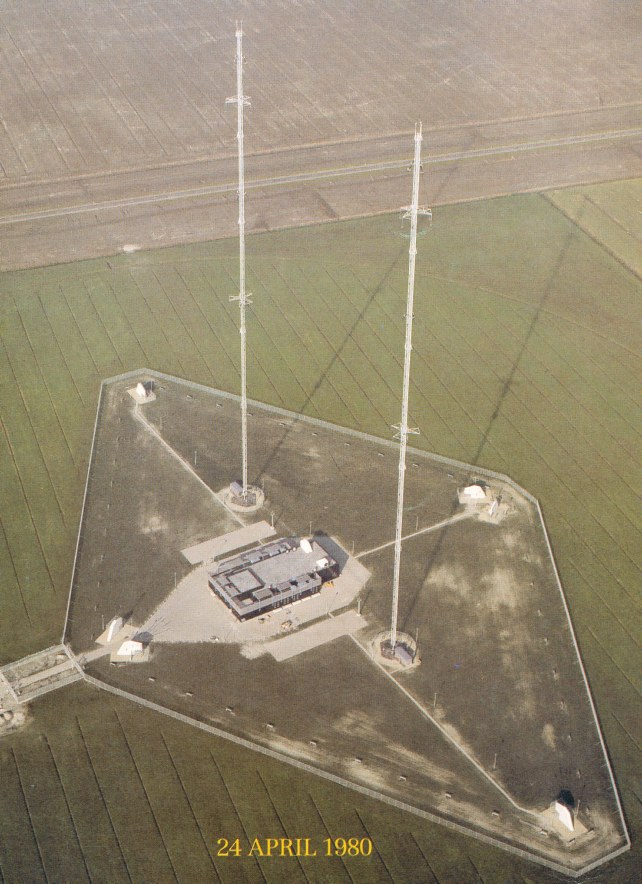

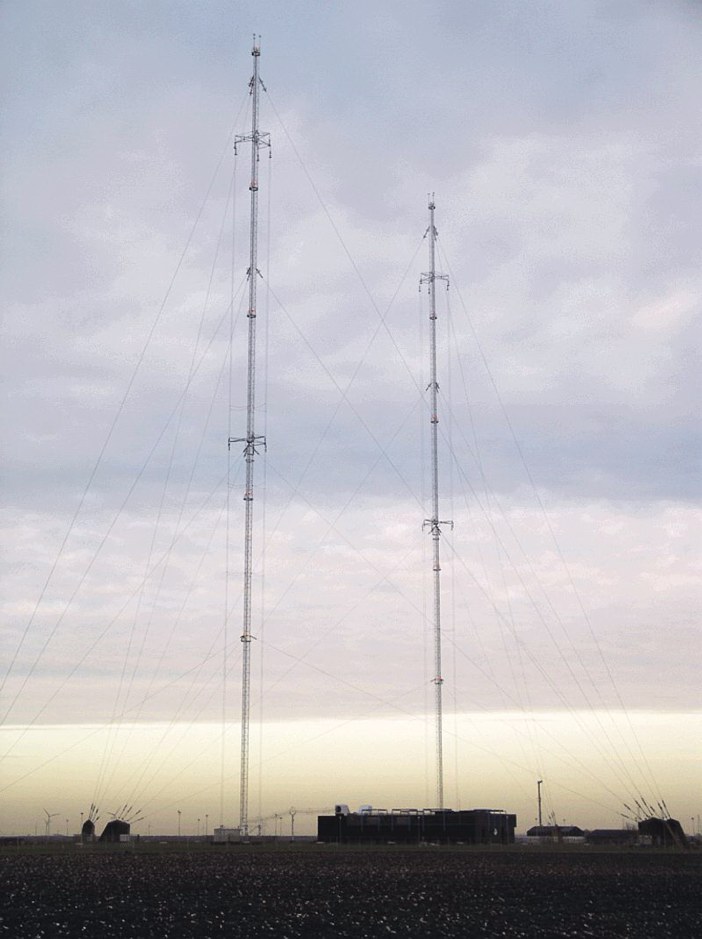

- Otra antena similar es Flevoland MW diplexer

conexión de la antena dipolo la alimentación esta a una altura de 90 m.

foto 1

---
- Noticia relacionadas
· Antena Dipolo con Polarización Vertical
· Antenas y frecuencias de OM

---
73
