Antenas Cúbicas - Cubical Quad

Hola,

El amigo Ricardo no para.
Se la ve bonita la antena.
Solo te queda ajustarla un poco, muy poco, pero seguramente tendrás que reducir todos los cuadros un poco, como un 0.5% (por decir algo).

Ya nos irás contando.

Gracias por las fotos.

73, Máximo - EA1DDO

Hola de nuevo.

Aparte de eso Máximo me queda por hacer un choque con coaxial para evitar la rf.
Como cálculo las vueltas y diametro que tendría que tener???

Saludos
EC1AJL
Ricardo

Hola, otra opcion es meter unas ferritas en clip, o bien:
http://www.ea1ddo.es/balun/balun_ea1ddo_para_antenas_cubicas.html
O ambas, lo uno no molesta a lo otro.
73

Ricardo, es una antena monobanda, y de VHF, por lo tanto...

73, Máximo

Hola de nuevo.

Aun no me he puesto con el balun 1:1.

He desmontado toda la antena para hacer las crucetas con U de aluminio en vez de angular que era como lo tenia hecho, ahora las crucetas son mas consistentes.

Saludos

Tu armas y desarmas las cúbicas con la facilidad que los niños armas y desarman los puzles :woohoo:

73, Máximo

Hola de nuevo.

Maximo hay que hacer las cosas para que duren, la proxima vez que haga otra ( estoy preparando una para 144 mhz) ya voy sobre seguro.

Referente al balun 1:1 y al choke:

Entiendo que el choke hecho con ferritas o bobinado con cable coaxial lo que impedira es que la rf no retorne por el cable coaxial.

El balun 1:1 para pasar de desbalanceado a balanceado que funcion hace?? que el lobulo de radiacion de la antena sea uniforme?? y no radie el coaxial.

saludos

Vaya, después de hacerme cuantas antenas, llegué a la conclusión opuesta. "Las antenas tienen que durar menos que los dueños"... así si se rompen, hacemos otra y la diversión sigue! :laugh: :laugh:

Escribió:

El balun 1:1 para pasar de desbalanceado a balanceado que funcion hace?? que el lobulo de radiacion de la antena sea uniforme?? y no radie el coaxial

Efectivamente, si conectas un cable coaxial a una antena simétrica como una cúbica, lo que estás haciendo es tratando el coaxial como si fuera una línea paralela, pero sin serlo, y eso no es lo que se desea.

El balun hace esa adaptación.

73, Máximo

Escribió:

"Las antenas tienen que durar menos que los dueños"... así si se rompen, hacemos otra y la diversión sigue!

Muy buena. :laugh:

El balun y el choque hacen la misma función, si obligamos a que la corriente de RF circule por la linea de transmisión, la corriente aplicada a cada rama de la antena será de igual valor con signo contrario, da igual linea paralela o coaxial, no mezclemos la simetría visual con la eléctrica.

El balun tiene la ventaja de poder transformar impedancias, el choque tiene la ventaja de poder corregir la simetría de un balun mal hecho.

Hola de nuevo.

Ya casi la tengo lista.

Esta tarde la he subido a la torre, aun me queda ponerle la alimentacion y los tirantes,.........

saludos

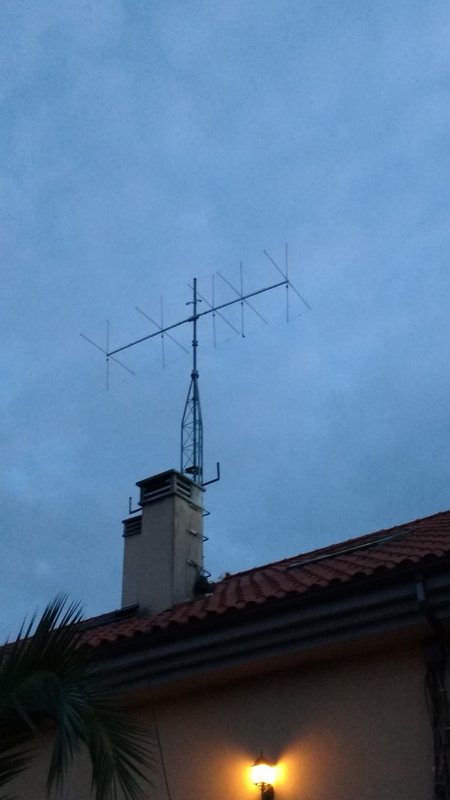

Antena funcionando.

Aunque sin rotor hasta no subirla mas y poner la otra cubica para 6 metros.

No se ha desajustado nada al colocarla sobre la torre.

CHAPEAU

Como dato curioso, durante la noche se llego a los -2 grados creandose hielo en los hilos de los cuadros de la antena y la roe paso de 1,1 a 1,3.

A estas horas que luce el sol y se quito el hielo ha vuelto a bajar a 1,1

saludos

Hola,

¿Que balun pusiste al final?

Lo de la ROE con el hielo, tu sabes, cambia el diámetro de los hilos, varía la capacidad, etc. Un poco siempre afecta pero en tu caso es mínimo.

73, Máximo

Hola de nuevo.

Lo que le puse fue un choke hecho con coaxial, 4 vueltas diametro 5 centimetros.

saludos.

Escribió:

Lo que le puse fue un choke hecho con coaxial, 4 vueltas diametro 5 centimetros

Eso en VHF creo que tiene una efectividad limitada.
Para probar sirve, pero si fuera yo...le pondría algo mejor.

Ya nos contarás como se comporta.

73, Máximo

Hola,

Una nueva fábrica de cúbicas, desde Italia;

Status Quad

http://www.statusquad.it/

Veo que tiene modelos multibanda, desde dos hasta cuatro elementos.
Y los materiales que sua parecen de primera calidad. Tubos de fibra de varias capas entrelazadas, herrajes inox y aluminio, etc.

Y la cruceta para las cañas al boom, nunca lo había visto, es un diseño novedoso;

73, Máximo - EA1DDO

Hola de nuevo.

Gracias por compartir la informacion Maximo.

Lo que mas me ha gustado ha sido el soporte de las cañas a la cruceta del boom ya que la mayoria de fabricantes utilizan la tipica abrazadera de manguera de agua y nada mas que aprietas un poco de mas se pasan, la opcion es poner unas especiales que si no me equivoco son para alta presion, pero son muy grandes sobre todo cuando las varillas de fibra son para antenas pequeñas. ( diametro varilla 12 mm.)

En la mia que hice para 70 mhz despues del ajuste he quitado todas las abrazaderas y he taladrado las varillas al soporte mediante tornillos de inox, solo he dejado una varilla con abrazadera por si en un futuro tuviera que tensar el hilo por algun motivo.

Respecto a los diseños de esta casa italiana los mas interesantes por lo menos para mi son estos:

3/4 StQ 5
4/5 StQ 5*
4/5/6/7StQ 5*
4 StQ 7*

Aunque segun dice en la pagina, solo esta disponible el primero.

Como se puede ver segun la banda tiene mas o menos elementos, con lo cual el espaciado en cada banda es distinto.

Saludos
