Antena para 1296 Mhz

Ya que las he puesto en el foro de V/UHF las pongo tambien aqui.

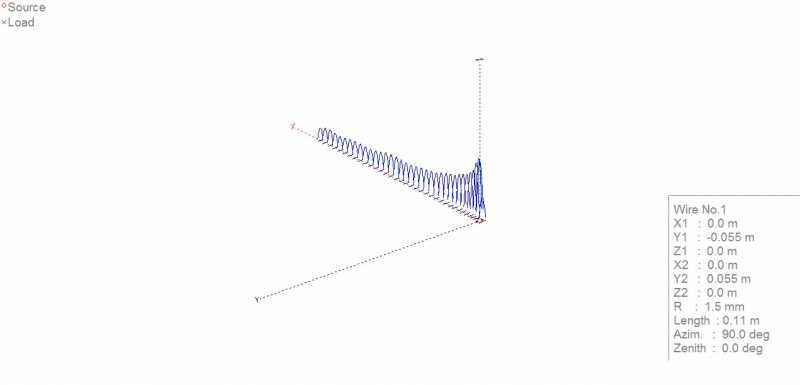

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/1370/37EL1296_2012-04-03.pdf

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/1370/37EL1296plots.pdf

73.

Hola Pedro:
Magnifico trabajo,una observación,EA8FF me hizo dos antenas para 432 hace algún tiempo usando este tipo de cable para la adaptación , a pesar de las pinturas y todos mis cuidados no me duraron mas de dos año y solo instaladas para la temporada del MAF.

Suerte.
73 @ve EA8BPX

Gracias Avelino, bueno no se, si te refieres al UT141, es un cable semirigido con dielectrico de teflon, lo vigilare por si acaso. Yo le he puesto para proteger de la intemperie las conexiones una silicona especifica para conectores y componentes electronicos que tiene una base acida por lo que no ataca el cobre u otros metales, es de DOW CORNING en concreto la 3140.
La he puesto en el microondas 5 min a maxima potencia y no se ha calentado, aunque esta prueba no se hasta que punto es fiable para determinar si un dielectrico es bueno para la RF.
73 TNX.

Pedro, no recuerdo la referencia exacta del cable, solo que era de 50 Ohm, y con el paso del tiempo se estropeo de tal forma que el adaptador de impedancia dejó de funcionas y tuve que desmantelar las antenas y fue una pena por el resultado obtenido con ellas.
Suerte.
73 2ve EA8BPX

Avelino, buenas noches, si te sirve de pista este es como si fuese una tuberia es decir la malla, no es tal sino que es un tubo de cobre de un espesor no muy grande quizas una decima, lo podria medir.
El sellador usado no ha funcionado, al menos sin terminar de endurecer, no se si una vez curado funcionase, ya que la ROE ha subido considerablemente, aunque como digo aun estaba fresco, pero le he retirado ya que si una vez curado sigue sin servir seria complicado retirarlo, hice una comprobacion antes de endurecer y como digo no vale, una pena, tendre que buscar una solucion, y mas con el tiempo que va a venir.
Bueno hoy he puesto casi todos los elementos en el boom, queda una moneria, HI HI HI menuda raspa. Haber si hay suerte y funciona, y pongo los detalles incluidas medidas.
73.

Parece que te ha quedado muy bien, Pedro. Buen trabajo!

Cuándo la probamos?

Hola Luis, bueno en teoria si.
Ahora viene la practica, y ahi ya veremos, quisiera tenerla arriba el sabado por la mañana, pero no se como estara el tiempo (meteorologico).
El boom para esta es de PVC, si funciona las siguientes las hare en tubo de fibra de vidrio.

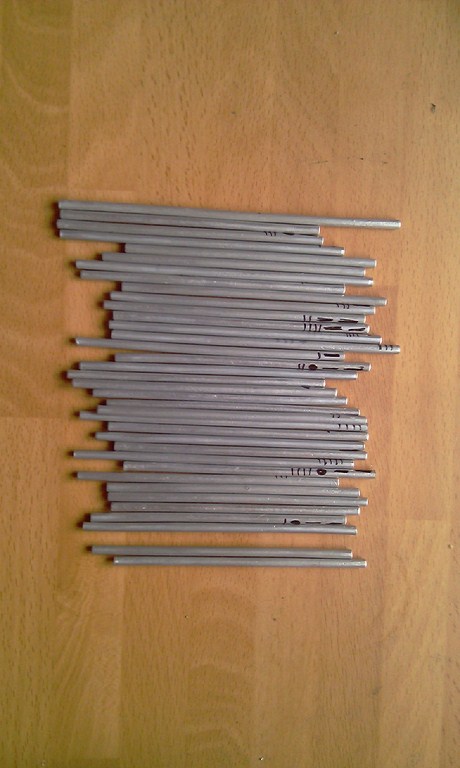

El montaje de los elementos ha sido haciendo los taladros con una broca de 2,9 mm ya que los elementos tienen 3,1 mm y pasan a presion golpeandolos con cuidado con un taco de madera de pino para que no se deformen, asi pasan a presion, para rematar una pequeña gota de cianoacrilato y ya es imposible moverlos, un tensor de nylon o mejor dineema del usado para pescar y listo, asi tengo la de 432 ya 3 años.
Lo mas complejo es mantener las distancias en el boom, he siido todo lo fino que he podido, en el caso de los elementos uno a uno con lima y calibre digital ajustados a 0,1 mm.
Bueno si no sale a la primera saldra despues.
Asi que Luis cuando quieras la probamos, tengo ese QSO pendiente ya tiempo. Los viernes salvo alguna cosa rara tengo la tarde libre, los sabados suelo estar en 144,300 y casi siempre apuntando direccion Madrid y en general todo el fin de semana.
Por mi parte sin problema.
De hecho EA$RN y yo solemos darnos unas buenas tertulias.
73.

Buenas tardes, acabo de bajar del tejado de montar la antena, no sin un monton de inconvenientes que he tenido que resolver e improvisar sobre la marcha, ya que hoy estaba casi todo cerrado, el boom de PVC ha resultado un poco blando y le he montado un refuerzo de aluminio, etc.
Bueno la antena ya esta arriba a la espera de corresponsales, respecto a la ROE ha quedado feten, ya he sacado fotos y un video que subire al foro y a mi canal de youtube.
73.

Hola Pedro, enhorabuena por la construcción de la antena.

Yo estoy disponible si deseas probar la antena de 1,2 Ghz, pero con la salvedad de que tan solo dispongo 1W y FM y antena tonna de 35 el. pol. horizontal

Me encuentro en IN80BN, al lado de Torrelodones.

73
Pedro EA4BM

Pues por mi encantado, pero yo estoy con 10w de los que solo 5 (por el cable llegan a la antena).
Pero vamos, que poco se pierde

Estupendo, pues nada dime frecuencia y preparo el Alinco DJ-G7 y lo conecto a la antena exterior.

A lo mejor nos sorprendemos de lo que se puede hacer con 1W

Quedo tambien en frecuencia de control 144.350 usb pol. horizontal

Lo siento he tenido que salir, si sigues por aqui, probamos.
Estoy en el chat de EA7DFH.

Bien Pedro, sin problema, pues si lo crees oportuno dime la frec en 1,2 y lo intentamos, aunque lo veo muy, pero que muy dificil.

Recuerda que será en FM y yo solo dispongo de 1W

No ha habido suerte.
Bueno traas unas pruebas en el concurso veo que la antena funciona, pero como es logico no puedo valorar los dBs de ganancia que esta dando. Como referencia decir que EA4RN con el que suelo comunicar los sabados, y con el que he tenido varias intentonas en 1200 usando una bicuad, con la que hemos llegado a comunicar a nivel de ruido, esto es con el volumen a tope y los auriculares le he llegado a entender en dos ocasiones, hoy con la antena en el mismo lugar que la bicuad y usando la misma linea (15 mts de CO22, 3 dBs de perdida medidos) he llegado a ponerle s3, claro la propagacion no podemos estimarla.
73.

Pedro no te olvides de mostarnos las fotos de esa antena ya terminada.

Saludos EA7HV

No, Juan, es que aun no las he redimensionado, si no pasa nada esta tarde las subo, bueno no deja de ser una yagi modelo raspa :laugh: .
73.

Bueno las "afotos"

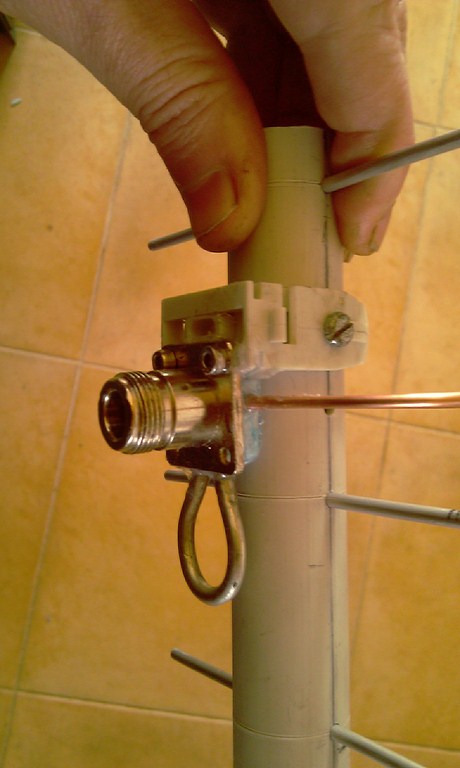

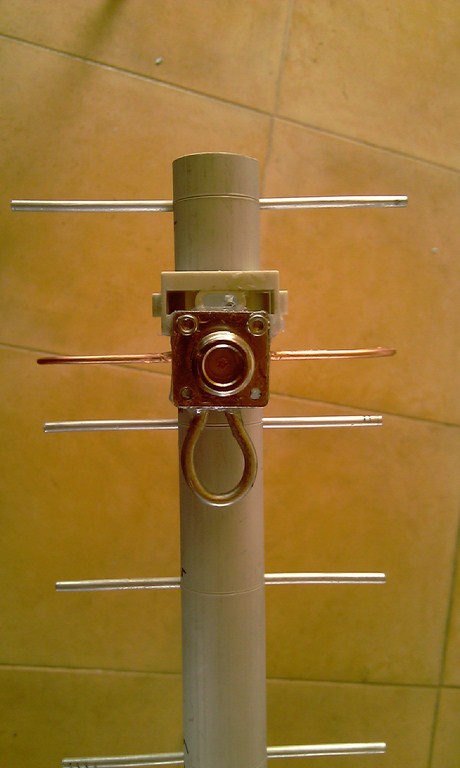

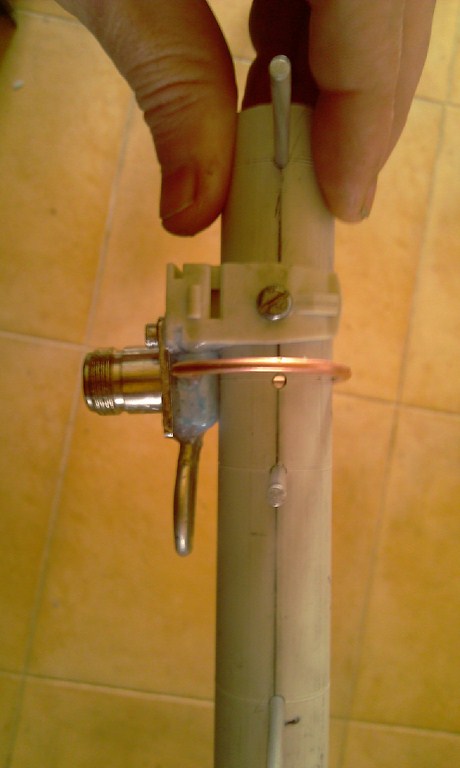

Tras probar varios aislantes para hidrofugar las conexiones, opte por hacer un dadito de polietileno espandido bastante denso (es eso azul que se ve entre el boon y el conector)

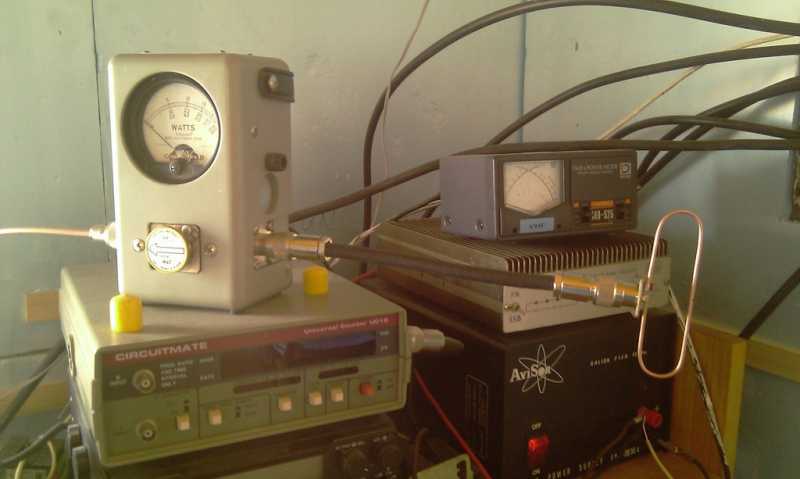

, el cual mecanice con unas limas de cola de raton para que encajasen encima del conector N, hecho esto le aplique una mano de silicona DOW CORNING neutra especifica para montajes electronicos para que todo quedase estanco, volvi a medir ROE y quedo como si no tuviese nada, esto es temporal y ya estoy pensando en como hacerle un buen alojamiento.
73.

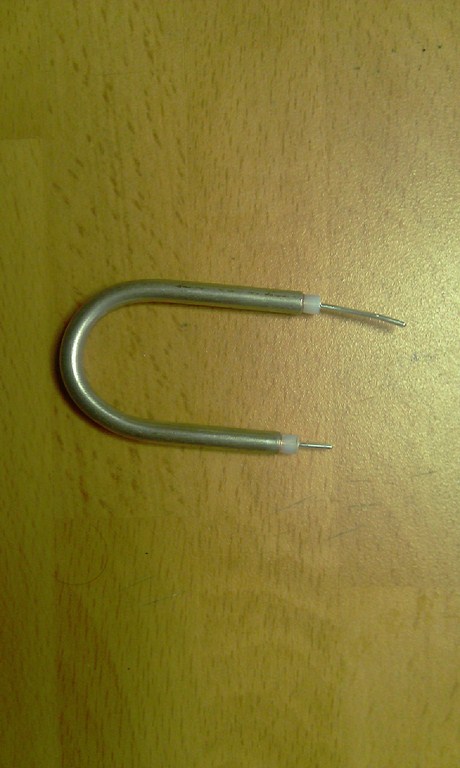

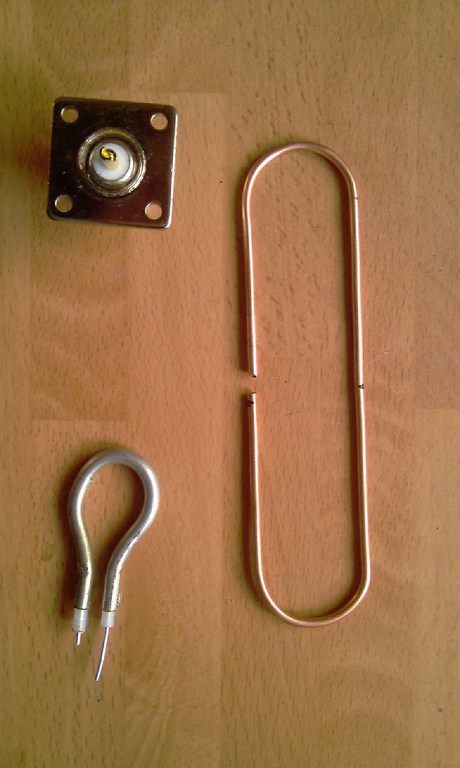

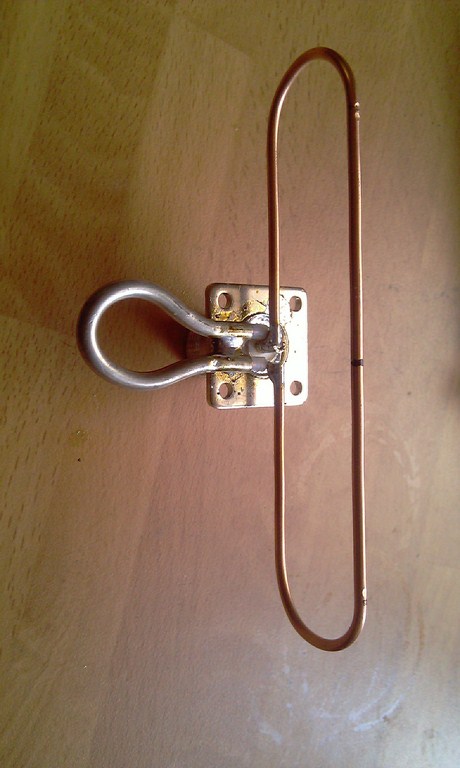

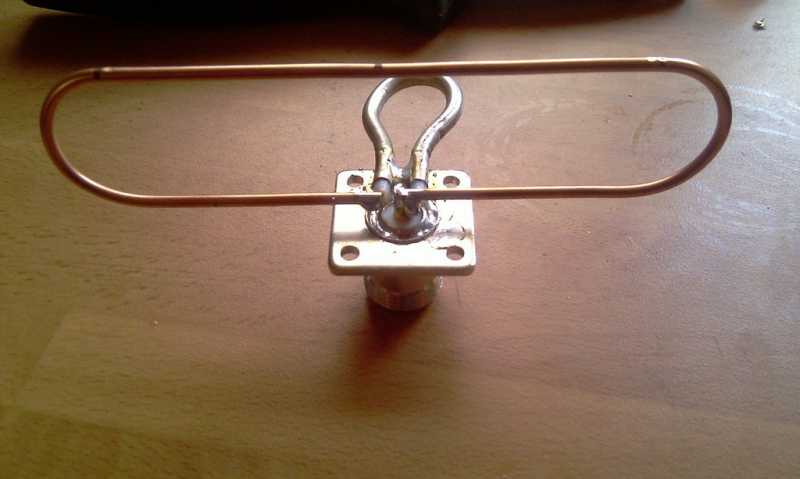

Vistas del excitado

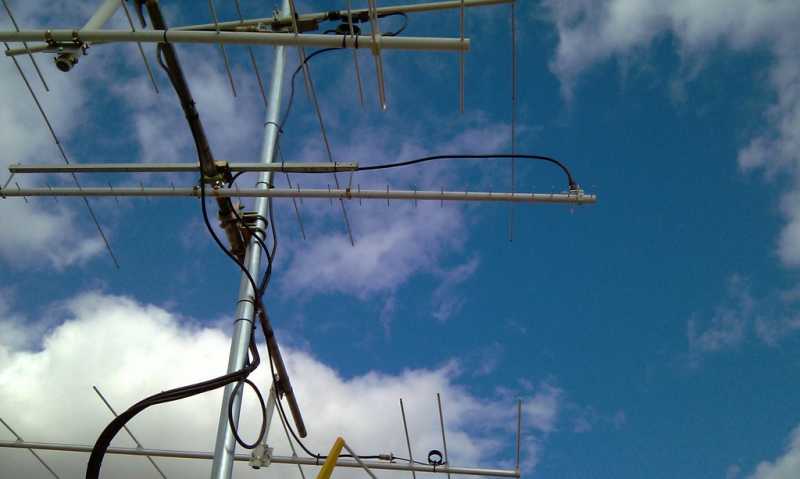

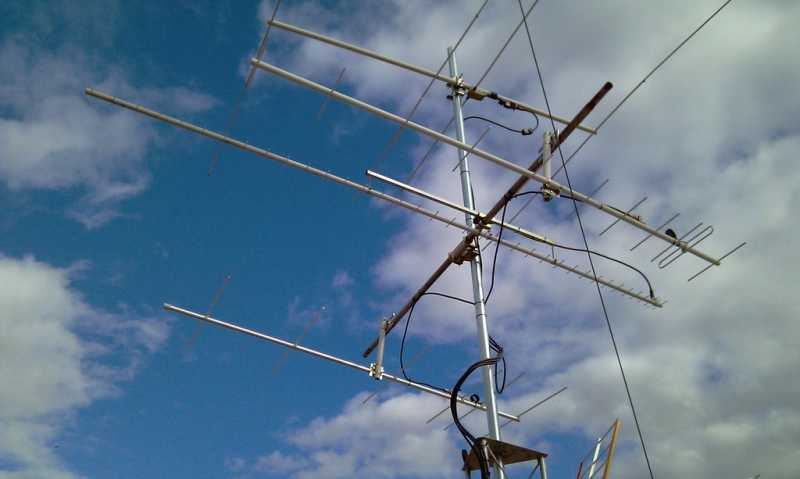

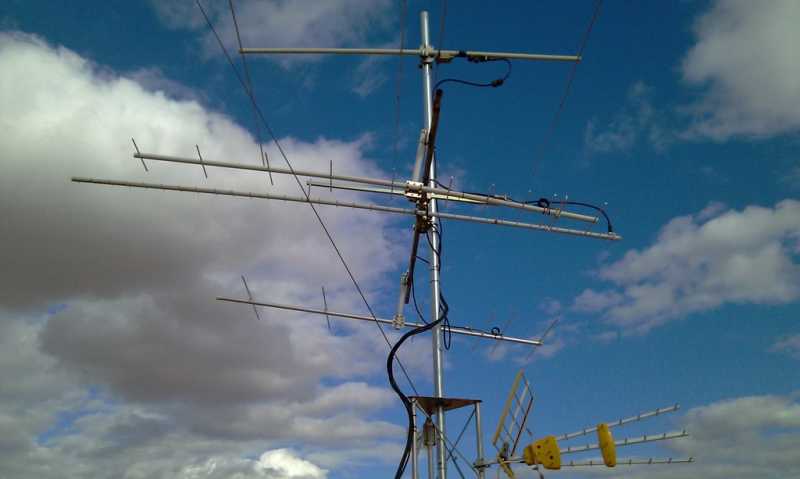

Vistas de la antena montada, las abrazaderas metalicas las voy a sustituir por otras aislantes, sera mania, pero no me gustan las cosas metalicas cerca de los elementos.

Espero que os guste y si no... pues no pasa na.
Es solo un prototipo, para la siguiente mejorare cosas, boom de Fibra de vidrio o de aluminio con unos aisladores entre otras cosas.
Un abrazote.

Por cierto esas son las antenas con las que hago los concursos, no son gran cosa pero bueno de momento es lo que hay, ya hay planes para cambiarlas, la de 50 pasara a la torre de HF encima de la tribanda, y no se si sera esa o haré una de 5 El, y para 144 creo que pondre 2 enfasadas, al no poder montar un bomm mayor de 4 mts, segun he estado mirando ultimamente solo me queda enfasar, en 432 pondre algo de unos 17 el, la verdad no se si la complicacion merecera la pena, pero bueno al menos se cacharrea.
73

Eso esta de lujo,........envidia de la buena me das al saber que tienes maña para hacer antenas.
:unsure: :unsure: Yo tengo para romperlas,.....felicidades. :S :S
