Buenas noches, estoy rebuscando esquemas de antenas omnidireccionales para seis metros, y he encontardo un esquema de una omnihalo.
Asi que me gustaria que me comentaseis que tal funciona si es que alguno la ha probado, tambien si es mas recomendable montarla en vertical o en horizontal, la idea es que rinda bien (hi, hi) y que sea omnidireccional.
TNX, Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Hola Pedro:
Yo monté una de aluminio el año pasado (desguace de antenas antiguas de TV ) y la verdad es que me funciona bastante bien, teniendo en cuenta que no está ni muy alta ni muy despejada. La temporada pasada trabajé bastante bien Europa y EA8 cuando había aperturas. La tengo en horizontal, lo que me favorece los contactos con la gente que trabaja con directivas en horizontal. Anteriormente me hice una J y me gusta más ésta.
Respecto al tema de la polarización, comentarte que también monté una para 2 metros y probándola en concursos tenía mejor recepción el halo que la vertical de 5 metros por estar con la misma polaridad que los corresponsales.
73, Manolo
TNX, Manolo, me podrias pasar el esquema, he visto varios en la red, pero prefiero partir de uno que alguien ya ha probado.
Ya me contaras que tal el ajuste.
73, Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Hola Manolo,
Si no es mucho pedirte,me puedes mandar tambien una copia.
Gracias.
ea3kp@yahoo.es
73
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Me apunto, una copia si no es mucho pedir.
ea4ftp@ya.com
Gracias
EA4FTP
Juan Carlos
Madrid (IN80dj)
España
Disculpa, Manolo me olvide de lo mas importante ea4adj@gmail.com.
TNX de nuevo.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
EA4FTP escribió:
Escribió:Me apunto, una copia si no es mucho pedir.ea4ftp@ya.com
Gracias
y yo, si no es molestia. edupindo@hotmail.com
Raro y celestial don, el que sepa sentir y razonar al mismo tiempo.
Tabien me gustaria, si es posible, recibir una copia, ya que he intentado varios diseños sin demasiado exito.
Mi correo: ea1bya@yahoo.es
Muchas gracias y saludos cordiales.
Joseba.
SALUDOS CORDIALES.
JOSEBA ANDONI - EA1BYA
www.uresegovia.org
Hola:
Antes de construirla estuve buscando por la red información y esquemas al respecto. Al final cogí lo que me pareció mejor de cada uno y salió el monstruito. No me hice ningún esquema de ella tan sólo anoté algunas medidas. Os paso a continuación la información que tengo anotada, así como lo que recuerdo de memoria. Intentaré bajarla lo antes posible (a ver si puedo este fin de semana) para tomar las medidas exactas y hacerle unas fotos.
A lo que íbamos, los datos:
La antena es un pelín rectangular, ya que al doblar el tubo se me fue un par de centímetros. Está hecha de tubo de aluminio de 12 mm de diámetro, procedente de antenas de TV. La longitud total del tubo que forma el halo es de 284 cm. El gamma consta de otro tubo de aluminio (no recuerdo si de 10 ó 12 mm de diámetro) de 33 cm. de longitud en el que se ha introducido un trozo de cable RG213 (sólo el dieléctrico y el vivo) de 28 cm. El vivo del coaxial de alimentación va al vivo del RG213 del gamma y la malla al rectángulo. En mi caso puse el gamma por dentro del cuadro, aunque he visto diseños en los que iba por fuera; la separación entre el tubo del rectángulo y el del gamma es de algo más de 3 cm (no recuerdo si era de centro a centro). El ajuste se realiza moviendo el tubo del gamma.
Sé que no está muy claro (me explico bastante mal :blush: ); por eso quiero bajar la antena y poner las fotos y las medidas exactas.
Si alguien con conocimientos sobre el tema nos quiere aclarar algo será bienvenido.
73, Manolo
Hola,
Buscando informacion me encontre con eso.
http://www.jonz.net/W3DHJ/6mh4.html
http://home.comcast.net/~buck0/6m_halo.htm
Aqui hay de todo.
http://www.i1wqrlinkradio.com/antype/6mt.html
http://www.noding.com/la8ak/a71.htm
http://www.ve3rix.ca/forums/showthread.php?t=47
http://ernest.utreg.net/index.php?page=squalo-6m
Solo falta cacharear.
un saludo.
Ramon
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Buenos días Pedro,
Por lo poco que sé de estas antenas, dependiendo del diámetro y la longitud de onda de trabajo el diagrama de radiación cambia completamente. En unos casos, la antena radiará más en el propio plano definido por la antena y en otros en sentido perpendicular al mismo.
Este ejemplo correspondería al primer caso (ver fig.2), luego conviene instalarla horizontalmente:
http://www.macnaughtonart.com/halo.htm
73 de Ismael,
EA4FSI.
73 de Ismael
EA4FSI - IN80EN
Web: http://www.ipellejero.es/
Blog: http://emercomms.ipellejero.es/
Twitter: @ipellejero
Hola,
Aqui lo teneis traducido.
http://es.babelfish.yahoo.com/translate_url?doit=done&tt=url&intl=1&fr=bf-home&trurl=http%3A%2F%2Fernest.utreg.net%2Findex.php%3Fpage%3Dsqualo-6m&lp=en_es&btnTrUrl=Traducir
Chasque aquí para el diseño original. En la primera pagina para aceder al original.
73
Ramon
ea3kp@yahoo.es
ea3kpbcn@gmail.com
Gracias por los comentarios.
Revisando los links de Ramón encuentro que ésta es prácticamente igual a la que monté:
http://www.i1wqrlinkradio.com/antype/ch12/chiave8.htm
La medida del loop es igual (284 cm). Cambia la longitud del gamma (tanto el tubo de aluminio como el cable) y el diámetro de los tubos. Tampoco he aplastado el tubo del gamma, ya que no llega al loop y lo que hice fue poner en contacto el gamma con el loop mediante una pletina de aluminio. Al igual que ésta, está reforzada con tubos de PVC y T del mismo material por las que se pasa el loop y, en mi caso, se sujeta con remaches.
Como ya comenté anteriormente no me quedó del todo cuadrada (se va un par de centímetros), por lo que supongo que afectará algo al lóbulo de radiación horizontal, pero la idea era hacerla cuadrada.
Al lío. :cheer:
Manolo
Hola de nuevo:

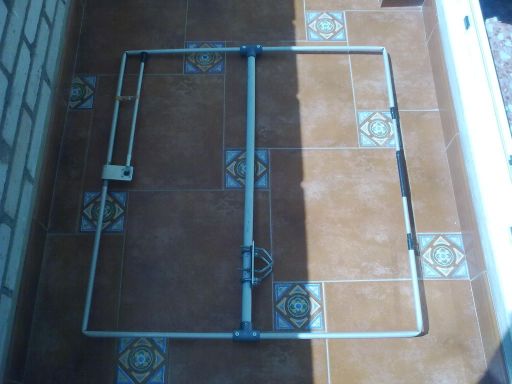

Supongo que ya tendréis solucionado el tema del halo. El pasado fin de semana la pude bajar y tomar las medidas. Os adjunto un plano chapucerillo para que os hagáis una idea. Si tengo un rato subiré también alguna foto (aunque son bastante malas, de teléfono). Disculpad el retraso.
73, Manolo.
El tubo de aluminio (12 mm) está doblado a la española :laugh:
No seáis muy duros conmigo... :blush: Soy consciente de que se puede mejorar, y mucho.
TNX, muy agradecido Manolo, y no no lo he solucionado, porque me he hecho una direccional de 4 EL, ya pondre fotos del montaje y de como ha quedado, ya estan hechas ahora hay que reducirlas y demas. Las medidas estan sacadas de la pagina de DK7ZB, ha quedado bien de RODE aunque un poco arriba asi que la bajare y alargare un pelin el excitado.
Lo dicho agradecido por las molestias y de los dobleces pues si funciona y es robusta todo correcto.
73. Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
Continuo, no se si se molestaran si monto ambas, direccional y halo en el mismo mastil separadas 1,5 mts o dos mts, seria interesante y montar un rele coaxial de modo que pudiese cnmutar de omni a direcional.
Que me decis.
73, Pedro.
Mi hijo me hace profundamente feliz
TNX & 73,
Pedro EA4ADJ IM88jw http://ea4adj.jimdo.com/
La solana. Que pueblo, galan!
