antena multibanda cobwebb

Hola Antonio.
La siete bandas esta lista para ser ajustada y montada. Solo pùedo decirqeu en una primera aproximacion, me da en la nariz que va ser tarea complicada, pues intenté ajustarla en casa, y o bien por la altura a la que lo hice o por alguna otra cosa, al llegar a los 20 m, se complicó el asunto.
Segun he estado averiguando, parece ser que los 30 m fastidian el montaje.
Ya veremos, cuando la instalemos, que banda es la que perjudica, pues en realidad las que interesan son los 17, 30 y 40 m.
Para EA1CUO, en la mia las distancias del centro al punto de anclaje de los hilos son:
10m 900 mm
12m 1072 mm
15 m 1262 mm
17 m 1482 mm
20 m 1862 mm

Aunque tampoco puedes tomarlo como definitivo, Te serviran de referencia.
Otra cosa, el ajuste requiere mucha paciencia, pero mucha, mucha.
Saludos cordiales.
Rafa. EA5TV

gracias joven espero armarme de paciencia

La mia despues de pruebas en la otra vivienda sobre resistencia a temporales ya esta en su sitio de trabajo. Ahora tengo un problema : un ruido de 9 en todas las bandas. Donde estaba no tenia nada de ruido y aqui con otra antena tampoco. Pero las pruebas de antena fueron ya hace meses ( se quedo en el sitio original para ver que tal se portaba la fibra ) con lo cual no se si ruido de vivienda o es la antena . Es normal en estas antenas el ruido ?. La EH que tengo no recibe nada del mismo ( eso si,,es solo de compromiso ).

Precisamente una de las cualidades principales de esta antena es su bajo ruido. Investiga a ver, no vaya a ser que focos de leds chinos te estén haciendo la puñeta, o esté fallando algo en el montaje.

¿Cómo va de ROE?
¿Qué modelo de cobweb es el tuyo: 1:4 balum o T match adaptador?
¿A qué altura la tienes colocada?

Es la de balum 1:4.
Altura justo encima terraza, unos 4 metros sobre esta .
Ya he visto desde el dia anterior por que aun con lluvia ya se sabe lo del gato..asi que subi a la torre , cambie de antena ( la EH que es muy silenciosa ) y na...9+ en todas las bandas tambien. Asi que no debe ser antena ( con el lio para poder poner algo y ahora que esta! ).
Led o cambios en mi vivienda no hay. ( he probado a cortar todo y sigue igual ). Es ademas igual a cualquier hora : de tarde, mañana o 4 de la madrugada.

uuf que palo con el qrm,ahora te vas a divertir,en lugar de "la caza del zorro","la caza del qrm" muy de moda por desgracia ,hoy y siempre,y cada vez mas,suerte,un saludo EB3DYO FRANCISCO

Que balun le pusistes 1:4 lo comprobastes que fuera un BALUN
real de 12 Ohm a 52 ,yo tengo esta coweb y me ba de muerte.

73's de ea3sp Eugenio.

EB3DYO escribió:

uuf que palo con el qrm,ahora te vas a divertir,en lugar de "la caza del zorro","la caza del qrm" muy de moda por desgracia ,hoy y siempre,y cada vez mas,suerte,un saludo EB3DYO FRANCISCO

Nuestro proximo aliado va a ser en cancelador de qrm. Y iran inventando cosas...porque si no...
Slts.

El balun es made in "casiña". El ruido es algo de fuera,.. ahora hay sitios que no hay nada pero por desgracia en 14, 21 y 28 parte baja es bestial ( en 24 y a de 28.500 arriba desaparece ).

EA1CDV escribió:

EA5TV escribió:

A ver sia ahora sale bien.
Para 7 bandas, desde 10 a 40 m. 5,25 m de radio de giro, 7,40 de diagonal. Un "pelin" grande. No se como funcionará, pues falta ajustarla a resonancia y a impedancia.
Saludos.
Rafa. EA5TV

¿Cómo va la Monster Tendal?...yo probé a añadir la banda de 30m, y se me desajustaron otras bandas, pero en principio debería funcionar. El caso es que la tengas al menos 20m de alta para que funcione bien en 40m.
Esperamos ansiosos esas pruebas.
:woohoo:

Se supo algo más de esta Monster Cobweb??? Funcionó? :whistle:

Hace tiempo que quería hacerlo. Aquí está mi antena. Encantado de la vida

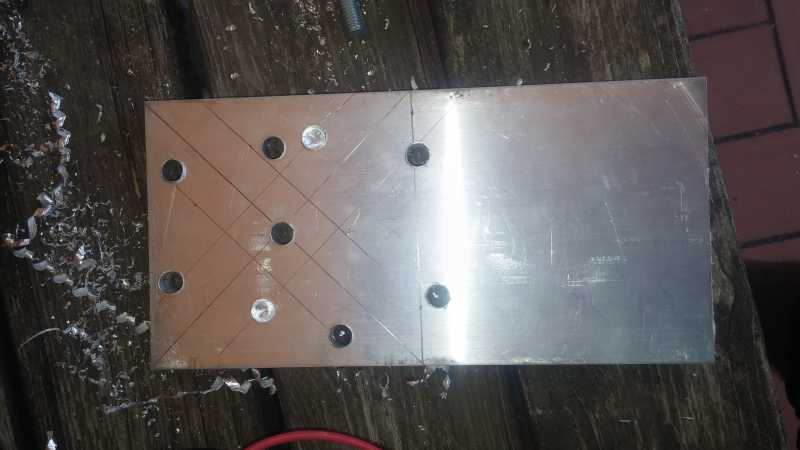

Ostas !!!!, No tengo foto puesta arriba en la torre :laugh: :laugh: Bueno, creo que no importa, ya os la imaginais, lo importante es como la monté.

Importante, ajustándola abajo no es lo mismo que arriba, ya contaba con eso, pero me quedé corto, la bajamos una vez para un retoque, pero cuando cambias una banda, las otras se modifican. Tenía la de 20 OK, y modifiqué la de 17, las otras se movieron, nada importante, le pongo el acoplador y me baja el poquitín que tengo.
Dejé los hilos demasiado cortos, debía haber dejado el cable algo más largo. El punto óptimo de resonancia no se movió 50Khz, más bien cerca de 100Khz y eso no me lo esperaba.

Suerte y gracias por TODOS los comentarios que seguro me sirvieron de ayuda.

Enhorabuena Eduardo!!. Entiendo que has construido la versión que usa hilos dobles.
Las que yo he realizado, no he notado que al ajustar una banda se me desajuste otra. En teoría deberían ser independientes.

No he visto en tus fotos el choque de RF para evitar retornos de RF o que el cable radie deformando el lóbulo de radiación de la antena. No es imprescindible, pero sí recomendable.

Que la disfrutes! seguro te reportará muchas satisfacciones.
73's

Sí, la de dos hilos.

Aquí lo tienes

Y sí, desde luego que si, tienes que ajustar de afuera hacia dentro, cuanto tocas una banda mueves la interior. (Si mueves la de 20, desajustas la de 17 y así sucesicamente)

Hola. En primer lugar, disculpas por no responder antes, pero hace tiempo que entraba por aqui.
Respecto a la "super tendal", el proyecto ha quedad aparcado "sine die". Nos hemos liado con otros proyectos y ese lo hemos dejado ahi, en espera de decidir si seguimos con él, o no.
Asi que de momento, no hay nada.
Saludos cordiales.
Rafa. EA5TV

Buenas tardes,

Estoy en fase de construcción de mi Cobweb
y estoy con la construccion del balun.
Y mi duda es, ¿cual seria la potencia maxima a aplicar
¿Hay que montarle los dos toroides en paralelo?
La potencia que voy a aplicar como maximo seran 100w.

Un saludo y gracias
Anders

Bueno, por fin tengo la antena instalada. Y esta vez es la buena ( mal calculo la 1º vez con lo toroides ). Esta vez prepare el balun , le meti el analyzador , se comprobo que si era 1:4 y perfecto.
El ajuste ha quedado asi :

51.200 1:1.5 ancho de 1:2 200khz ( 400 khz total )

28.450 1:1.7 ancho de 1:2 50khz ( 100 khz total )

24.900 1.1.1 ancho de 1:2 50khz ( 100 khz total )

21.250 1:1 ancho de 1:2 90 khz ( 180 khz total )

18.100 1:1 ancho de 1:2 100khz ( 200 khz total )

14.200 1:1 ancho de 1:1.5 toda la banda.

Como se ve no ha quedado tan mal. La mas critica es la de 10m , estaba muy bien pero fue tocar las otras bandas y se quedo asi de poco ancho de banda. A su vez entro a jugar la de 50 mhz , que antes de subirla estaba muy alta de swr.
Que tal va ?..como no puedo comparar con otra en su mismo sitio solo puedo decir que se escucha y se llega a quien se escucha.

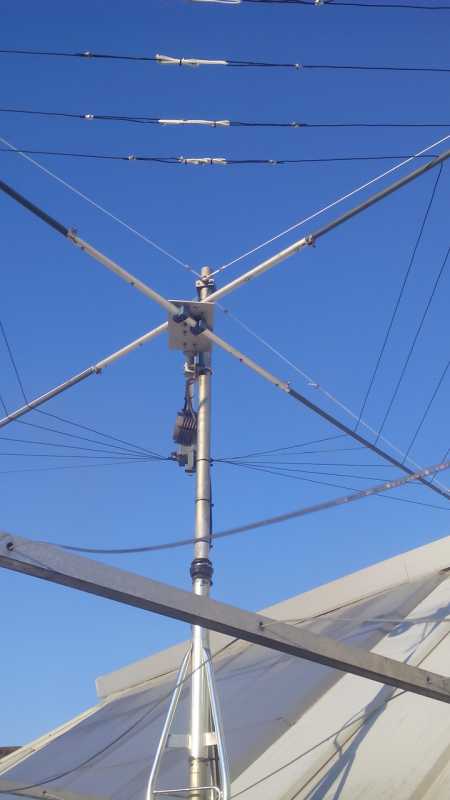

Fotos de la misma :

Como se ve todas las varillas tienen un refuerzo ...por si las moscas . Si se rompen...aun asi quedarian colgadas por el refuerzo que esta hecho con nylon con aguante de 100 kg ( segun ficha tecnica ) por hilo ( total 400 kg ).
Ademas cada varilla aparte de introducirse dentro de los tubos de aluminio 40 cm estan sujetas por abrazadera de inox y dos tornillos m4 pasantes tambien de inox, todo con tratamiento con antigripante de cobre ( material utilizado para tornilleria de uso sonar naval ).
Ante cualquier duda...aqui estamos.

Enhorabuena!! eso no se lo lleva ni un huracán. Eso sí, la veo un poco baja y con obstáculos cercanos (igual es por la perspectiva de la foto).

Ya contarás los DX que vas cazando.
73 y a disfrutarla

Bueno, ya tardaban en sacarla al mercado completa:

MFJ-1835 Cobweb

En españa la tienen en AstroRadio:

MFJ-1835 Cobweb AstroRadio

Esta cobweb es la que tiene el balun 4:1
Si alguien se hace con ella, que nos cuente, y así completamos este hilo.

Hola que tal EA1GVM

EA1GVM
Bueno, por fin tengo la antena instalada. Y esta vez es la buena ( mal calculo la 1º vez con lo toroides ). Esta vez prepare el balun , le meti el analyzador , se comprobo que si era 1:4 y perfecto.
El ajuste ha quedado asi :

EA3SP
Le metistes los toroides y si quedo 4:1,en la foto veo que
tienes un BALUN COAXIAL,?que lleba los dos???.
Yo hice una de cada,con balun de toroide hecho por EB4HRA 4:1
y otra de balun COAXIAL y ban las 2's de maravilla.

Hola que tal Antonio EA1CDV

Pero ya ves pense que venia com los 40 Mtrs y es solo

10,12,15,17,20 Mtrs.

Se averiguo algo sobre los 40 metros para esta antena???

Saludos para todos de ea3sp eugenio.
