Antena Morgain

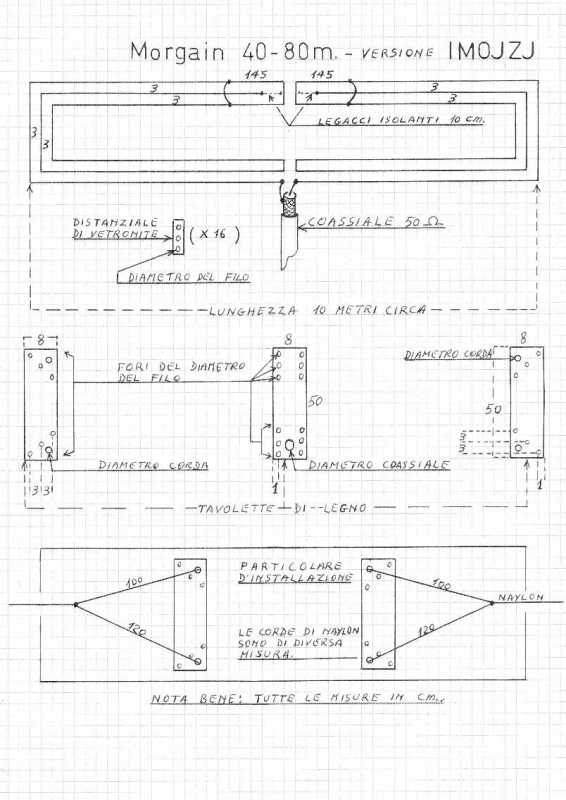

Como el modelo de dos hilos no me ha dado resultado -se me queda corta con las medidas publicadas para 80/160- estoy haciendo la de IM0JZJ de tres hilos, según el dibujo publicado por Guillermo 6XD.
Tengo una pregunta: qué largo tiene el tramo exterior horizontal de cada extremo que cae en vertical, porque sabiendo esa medida sé el largo de los otros dos hilos restantes que van paralelos.
La separación de los tres agujeros para hilos adyacentes está clara, 3 cm.
Viendo el dibujo central aclara que las tablas son de 50X8 cm. pero la separación entre los agujeros de arriba con los de abajo no lo indica, y ese dato me falta para seguir.
Aún tengo montada la versión de dos hilos, la recepción es muy buena, menos ruido y mayor ganancia comparada con la Carolina Windon, y me repito al decir que es muy directiva, pero me resuena en 3,650 y 1,900 que para CW va a ser que no.
Saludos
José Luis

Editado

.

Publicado por: @ea6xd

Hola Foro.

Francisco, yo discrepo, si que creo que vale la pena probarla o al menos intentarlo, lo de la impedancia baja siempre es adaptable a lo que queramos con uno u otro método, pero creo que sería muy interesante ver el resultado que da MORGAIN en forma de cuadro.

Rafa, ya he encontrado el esquema, lo paso por aquí para ver que os parece.

Si lo pensamos un poco, poniéndola en horizontal con los lados en vertical en un mástil solo nos ocupara lo que un dipolo rígido para 20m y eso lo puedes poner en casi cualquier torre o mástil, muy sinceramente creo que podría valer.

A todo esto pensemos que el colega italiano que ha publicado el esquema "se supone" que esta probada porque poca lógica tiene publicar una antena que no funciona, además, se ha currado muy mucho el esquema con medidas y demás.

Saludos.

Guillermo. EA6-xD

Hola a todos.

Sé que este hilo tiene tiempo pero, ¿alguien ha probado este diseño en forma de cuadro?

Gracias. Saludos.
