Hola compañeros.
Ha llegado a mis manos una antena de la cual no tengo ningún dato, no lleva ni pegatinas ni marcas ni referencias ni na de na, lo único que he podido recuperar es una pegatina casi borrada del todo que llevaba pegada el muy maltrecho plástico en que estaba envuelta.
De la pegatina apenas se ve nada, pero lo poco que se ve quizás os ayudará a saber al menos que marca de antena es si alguno de vosotros ha visto esta pegatina en alguna antena que tengáis o que hayáis tenido, la pegatina parece que pone (lo deduzco porque solo se lee parte del texto) antenas de emisión, y la marca termina con la letra "L", no se lee otra letra.
La antena no se ha usado nunca, está nueva a estrenar, pero estaba en un trastero desde hace ya años y el anterior dueño estaba tan outside como yo y no me ha podido dar ningún dato.
Ahí va la foto de la maltrecha pegatina por si a alguien se le enciende la bombilla, yo no la había visto nunca, aunque me suena y no se de donde.

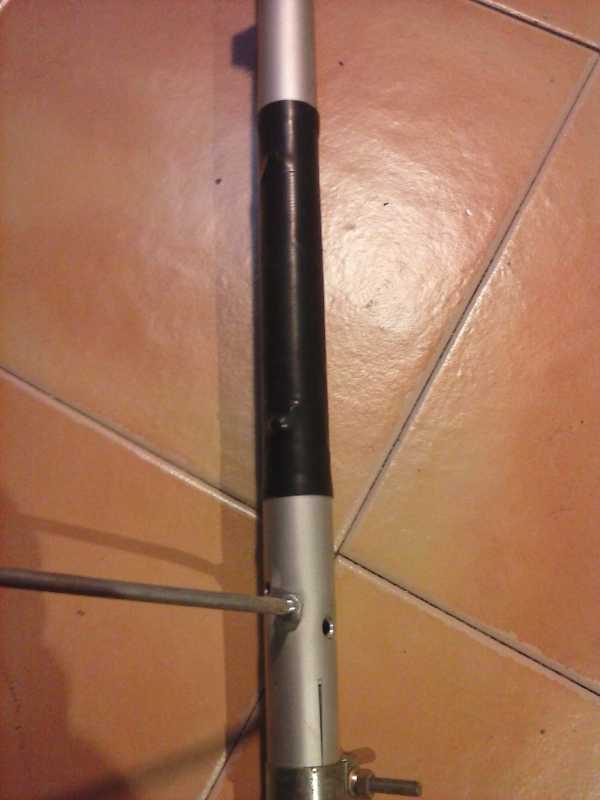

La antena es un dipolo rígido no muy grande, se compone desde la conexión de un trozo de tubo de 1.34m, luego bobina embutida en tubo termoretráctil y seguidamente lleva un sobrero capacitativo de tres elementos (3 en cada brazo y de 70cm de largo cada uno) al estilo de la antena dipolo rígido de la marca ECO para 40m, pero mirando las instrucciones de la ECO pues esta es muchísimo mas corta que la ECO por lo que me imagino que no es para 40m y seguidamente del sobrero capacitativo lleva un tramo de ajuste de unos 30cm, en total la antena de punta a punta solo tiene 4m justos.
Para añadir más datos, la antena es toda del mismo grueso, tubo de 25mm, entre los brazos y para aislar los mismos del mástil lleva un tubo de color BLANCO y lo que me termina de liar es que la placa que permitiría unir la antena a un tubo es muy pequeña y parece como si fuera parte de otra antena ya que las abrazaderas de esta placa son pequeñas y como máximo es posible "agarrarla" a un mástil de 40mm, no se, parece como si esta antena tuviera que ir añadida a otra antena direccional para ponerle una banda más, pero lleva tornillo de conexión en cada brazo al estilo de la Cushcraft A3S.
Si queréis os pongo alguna foto de la parte que queráis para ayudarme a aclarar de que antena se trata.
Hoy llueve y no la puedo instalar para poneros fotos de la antena entera he instalada, pero como está en el cuarto de los chismes puedo sacar fotos de parte de la misma.
Gracias por la ayuda.
Guillermo. EA6-xD
Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB
Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.
Inició el tema
Buenas Guillermo, creo sería de gran ayuda las fotos de la antena propiamente dicha para así ver de que se puede tratar y hacernos una idea más clara de lo que tienes entre manos
73 de Dani - EA8DD
Hola Dany.
Atendiendo a tu solicitud ahí van unas cutre-fotos.

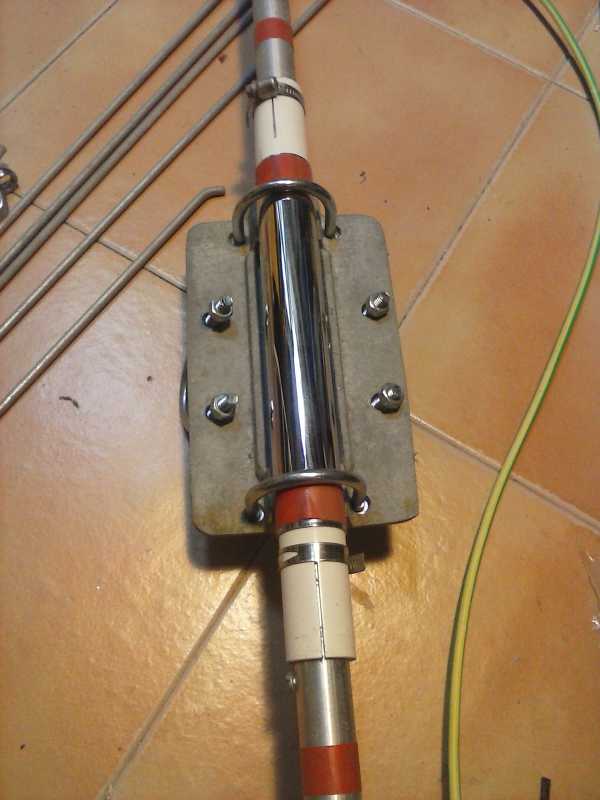

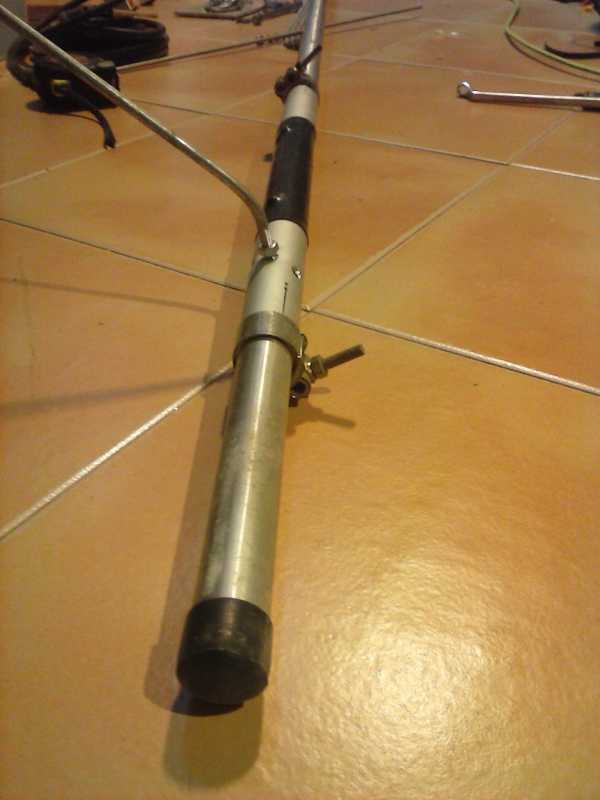

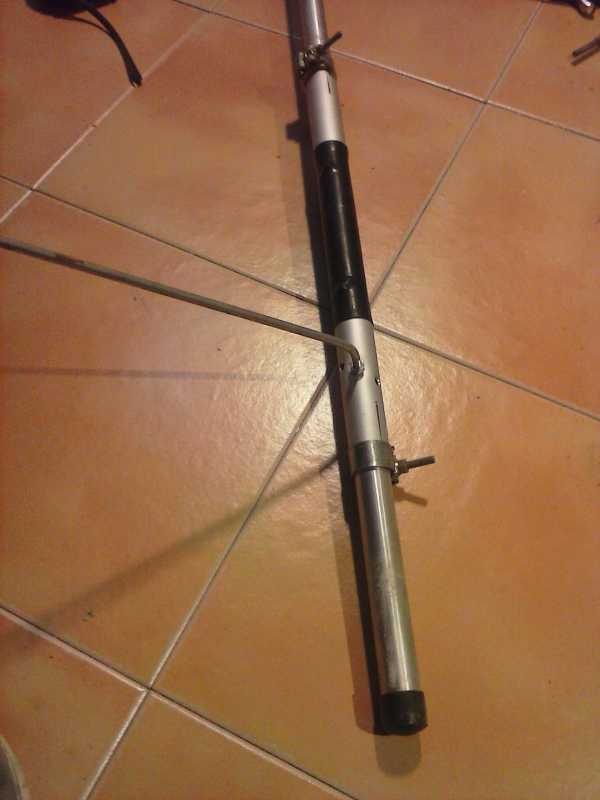

Como ves en una de las fotos solo hay una sola varilla del sobrero capacitativo, pero ahí mismo van dos más y todos quedan a 120 grados, también veis la pieza central con el aislador de color blanco, pero la pieza que debe de sujetar el dipolo con el mástil NO ES EL ORIGINAL, el original SOLO tiene 12x12cm y las 4 abrazaderas que lleva solo admite mástiles de 40mm, parece de juguete y da la impresión que fuera para aguantar el dipolo al Boom de una direccional que no suele ser tan grueso como los mástiles de nuestras torres.
A ver si os sirve de ayuda.
Saludos.
Guillermo. EA6-xD
Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB
Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.
Inició el tema
podría ser una eco antena modificada? se le parece mucho a la mía
6KD6, 6JS6C, 6146B, 3-500Z ..... I LOVE TUBES FOR HAM RADIO
Podría ser, pero no lo creo, la configuración de la bobina y del sombrero capacitativo difieren de la eco, aunque se parecen bastante.
La monté y mi sorpresa ha sido que aún a pesar de que la antena solo tiene 4m de punta a punta pues la antena tiene una frecuencia de resonancia de 6.980 KHz con una impedancia de 20 ohm y sin nada de Jx, pero cosa obvia porque las pruebas se realizaron a solo 2m del tejado y evidentemente no podría tener 50 ohm a esa altura.
La enchufé al 850 y se escucharon muchas cosas y con buenas señales, pero a todos los efectos esta antena es una antena de compromiso y el rendimiento por lógica no puede alto con tan poca cosa.
De todas formas es una antena rápida de montar y para "un apretón" en una salida campestre o para una salida para algún concurso de fin de semana y sin grandes pretensiones pues es una antena a tener en cuenta y como estará dedicada a eso si procede pues ya está desmontada y embalada por si requiero de sus servicios.
Saludos.
Guillermo. EA6-xD
Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB
Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.
Inició el tema
