Antena granadina ?

Hola a todos/as,

Agustín, las que he visto, que han sido unas pocas, llevaban un choke de cable coaxial de unas 8 o 10 vueltas y un diámetro de unos 12 a 15 centímetros. A un lado del dipolo el vivo y al otro la malla pero con una chapita que pone esa mitad del dipolo a masa, a una de las tuercas de los abarcones que sujetan el soporte del dipolo al boom.
Yo probé a quitar esa chapita y dejar el dipolo aislado en su totalidad y las frecuencias centrales de resonancia subieron en las tres bandas, no recuerdo cuanto, hace varios años de esas pruebas y la antena no era mía. Nunca la probé con un balun 1:1 aunque me hubiera gustado hacerlo.

QRV desde Málaga...
73 de Jorge EA7HZ.

El colega Andrés EA7NO me comenta que el compro una de las primeras que fabricó Carlos Martínez Calisalvo, la utilizó durante muchos años con un buen rendimiento.
El colocarle un balum, me dice que no seria malo, no habría que respetar la medida del cable de bajada como aconsejaba Carlos Martínez.
Un balum de 1.1 de vueltas de coaxial le funcionaria bien, es lo que me comenta 7NO, pero el no lo utilizó nunca ya que la medida que recomienda la hoja de instrucciones que acompañaba a la antena se ajustaba a sus necesidades. Si alguien esta interesado en mas información, le podéis escribir a Andrés al Mail. radioclubfrontera@hotmail.com
Me ha mandado la hoja de instrucciones que acompañaba a la antena , el conserva la original y me pide que la publique por si alguien esta interesado en tenerla.
Saludos.

Perdonar que me meta donde no me llaman..Pero la Granadina ,creo recordar que era una copia calcada de la TH3-MK3 de "Hy Gain" con algunos variantes en lo herrajes y con 4 trampas por elem (fué mi 1º yagui allá por el año 85)..Enfin..!! Desconozco si Carlos fabricó algun modelo como la del dibujo,que a todas luces parece el modelo de Caballeria "Cap Radar"...
73...Luis

Hola a todos/as,

Luis, muchas veces se ha comentado que la granadina era una copia de la Mosley TA-33, similar a la Asahi AS-33 o la Fritzel FB-33, antenas que llevan solo dos trampas dobles por elemento, una a cada lado del mismo. Las del tipo TH3-MK3, Cushcraft A3S o Hidaka VS-33 por citar algunas llevan cuatro trampas simples por cada elemento. Son diferentes soluciones de construcción pero en el funcionamiento hay pocas diferencias.
Carlos Martinez Calisalvo (ex EA7IE) siempre defendió que el diseño de la antena era suyo con aportaciones de algunos colegas de su época, algunos de ellos incluso aportaron dinero para que Carlos pusiera en marcha su proyecto de fabricación de la antena.
Adjunto un documento en el que el propio Carlos Martinez relata la historia de su antena.

QRV desde Málaga...
73 de Jorge EA7HZ.
https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/2553/LaAntenaGranadina.pdf

Gracias por la Info Jorge:
Entiendo que Carlos diseñó 2 modelos ..La 1ª una copia de Hy-Gain TH3 (como la que tuve) y luego una 2º como el modelo del dibujo..Por lo demas el articulo que publicó no habla nada a que modelo se referia..
En cuanto a los modelos de Ant. con doble trampa o independiente para cada banda..
Conozco muy bien los pros y contras de cada sistema ..Tambien lei en un articulo que la patente para la doble trampa fue de Mosley..Pero eso es otra historia..
Seria interesante para despejar dudas que EA1YV nos dijera cual de los 2 modelos (si es que existen) tiene,Asi podriamos ayudarle en lo posible..Jorge te olvidaste de citar la "Palombo" Que tomó como base la TA33 Jr de Mosley allá por los años 70/80.. Muy popular en Argentina ..Haaaa..Que tiempos..!!
73..Luis

Pues subo las fotos de la antena del YV para despejar dudas.Para mi que es la del dibujo aunque las medidas no corresponden exactamente.Yo siempre tuve la idea que era copia de una americana pero mejorada en robustez....

Hola Agustin:
Buenas tardes..Te han informado mal,el modelo de la foto es la HF3 de Juan Caballeria y su nombre comercial hera Cab Radar.Nada que ver con la "granadina" que comentas.
Lo unico diferente que se aprecia,es que le cambiaron las 4 bridas por unas de nylon de fluidos hidraulicos,originalmente heran de metraquilato y quebraban con el tiempo.
Agustin esa Yagi Venia de origen con un balum 1/1 tipo tubular.Si no lo tienes le puedes colocar uno cualquiera que soporte 1.2Kw ..El ataque al elemento sencillamente taladras el tubo y un tornillo pasante o bien una brida metalica de fontaneria mismo..En cuanto a la separacion entre elem.No tengo documentacion ,pero como ya ha estado montada mira a ver las marcas que dejó en el boom los soportes de los elem.,,seguro que los ves. Lo mismo para los elem.aunque veo que esta marcados con colores..Espero haberte ayudado.
73..Luis

Hola a todos/as,

Agustín, la antena que has puesto en la foto es una Granadina, los soportes de los elementos y la placa de agarre al mástil entre otros detalles hablan por si solos.

QRV desde Málaga...
73 de Jorge EA7HZ.

:unsure:

Hola a todos, yo tuve una granadina echa por Carlos Martínez Calisalvo (EA7IE), por cierto con gran rendimiento, en cuanto a radio, cómo mecánicamente, ah! y embalada en un armazón de madera.
Contestando a la pregunta del autor del hilo, debo decir, que no llevaba BALUM y en el manual que acompañaba no decía nada al respecto, si tenía por el contrario, el lado del dipolo donde iba conectada la malla.
Saludos
José Ramón

Bueno, como conclusión sea cual sea la antena que tengo, y lleve de orígen o no balun, colocarlo uno no le irá mal.
La duda es que las marcas sobre el boom no están muy claras y no me coinciden con las medidas del esquema....

Hola saludos ,yo tuve muchos años la antena granadina original ,es una antena muy resistente aguanto todos los temporales que pasaron por Santander por ejemplo el HORTENSIA que tiro en el parque que tengo al lado de mi casa varios arboles, el motivo de su resistencia es que los elementos de la antena entran unos sobre los otros cosa que no he visto en ninguna antena y el travesaño central es de una pieza,yo la tuve con un balun 1:1 y me fue muy bien.
Ahora tengo una mosley TA33 que parece igual ,la granadina la jubile porque tenia mas de 25 años y los plasticos de las trampas y los separadores del elemento radiante que eran de metacrilato estaban muy mal.
La granadina tenia mas direccionalidad ,yo lo achaco que la monte como dice el fabricante con un choque de 6 espiras con el coaxial y una pletina de una rama del dipolo a masa cosa que por mas que he preguntado nadie me ha podido decir el motivo de dicha pletina.
Vicente EA1TI.

Yo tengo una "granadina", lleva arriba un montón de años y sigue funcionando, tengo que tener la información por algún sitio.

Saludos

Evaristo EA4WP

Hola Agustín:

Estoy con Luís (EA5BRE), tengo una exactamente igual y es como te dice, lleva un balun cilíndrico 1:1 y va conectado a cada brazo del dipolo, tal como si fuese un dipolo de hilo con su balun en medio, exactamente como te ha explicado Luís.

Para la separación se ve, por lo menos en el centro del boom donde iba el elemento, también se intuirán el reflector y el director ya que ha estado montada... de todas formas yo la desmonté el otro dia y podría ir a medir las distancias, pero ya te digo que es exactamente la antena que te ha dicho Luís.

Por cierto, la he tenido montada en casa de mis padres unos 20 años y ni un solo problema, le doy un 10 a esta antenita.

Saludos y si ves preciso te mido las distancias que tenia puestas, recuerdo cuando la monté, la compre de segunda mano, que se distinguian las marcas donde habían estado montados los elementos.

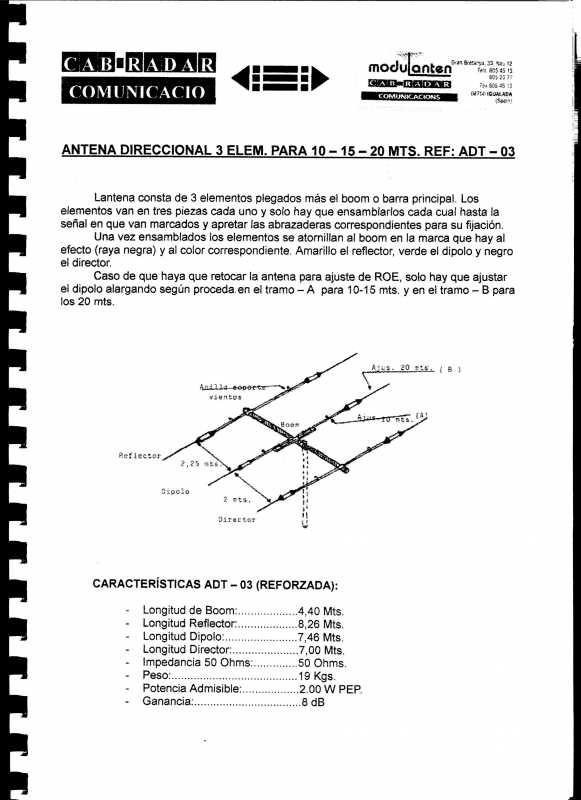

Agustin ..No es por marearte mas.Pero en esta portada  del manual de Cab-Radar (si lo amplias) sacas la separacion y logitud de los elem.Solo te queda aparear las trampas,y ver en cual de los 3 elemento les corresponde cada par..Quizas los colores o la longitud del tramo final de cada elem.Te puedan ayudar(creo recordar Q van unidos a la trampa).Si la Ant. estuvo montada forzosamente tiene Q tener marcas en el boom bien por el soporte o por los abarcones Q al apretar  tienen Q dejar marca.Luego compara con la del dibujo Q te pasó Jorge y ésta Q yo te pasé.Tambien, mira si ver si ves algun idicio la pletina famosa Q deriva a tierra el coax. de la "granadina"... Agustin..Se me acabaron las ideas Tioo..!! 🤒 🤒

73..Luis

5BR€

Gracias, pero la info llega algo tarde...... desde 2018 ya lleva llovido. Ya no la tengo!!!.

Saludos a todos.

Pues Q biennn..!!.Tu sabras Q tiene Q ver la lluvia del 2018.Con tu demanda...Tambien un agradecimiento a todos los Q se molestaron en contestarte,no hubiera estado de mas..

73..Luis

5BR€

No tiene porqué dar las gracias a nadie, si nadie ha resuelto sus dudas, yo tampoco las daría,  en el 2018 si le habían venido bien las respuestas y los consejos, pero después de 5 años como que hay muchísimas posibilidades que no le valgan para nada, aunque siempre le pueden ser válidos a otra persona, el problema es que el personal se pone a contestar a preguntas que se hicieron hace ya unos cuantos años, hay que fijarse más en las fechas de los hilos antes de contestar algo, ...y si lo haces lo mejor es preguntar si todavía está buscando una respuesta, os habríais ahorrado algunos tener que contestar....pero como he comentado puede que a alguien le sea útil y os lo agradezca por ser buena la ayuda.

73.
