antena diamond x-500

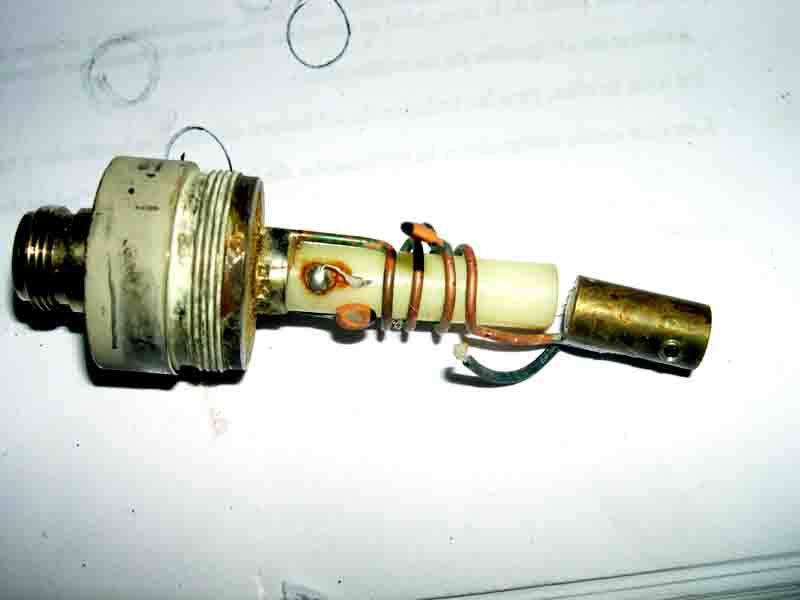

segun la foto, el vivo que sale del conector "n" se introduce en la pieza blanca de pvc, y a través de un orificio se suelda a una pata del condensador, la otra pata va a masa. Además la espiral que va sobre la pieza de pvc, va soldada a masa y termina soldada en la pieza de latón, sobre la que luego irá sujeto el primer tramo de varilla de la antena. El otro condensador va soldado en la pieza de latón una pata y la otra en la segunda espira de la bobina.
Como digo, he desoldado los condensadores viejos y he soldado los nuevos y esa es la posición en que estaban. Se ve que al desmontar esta antena le dieron un "estirajón" y por eso se rompió la pieza de pvc y los condensadores, pero se intuye claramente cual era su posición, pues las patas de los condensadores se quedaron en su soldadura...

Espero no haber metido mucho rollo, y espero respuestas......

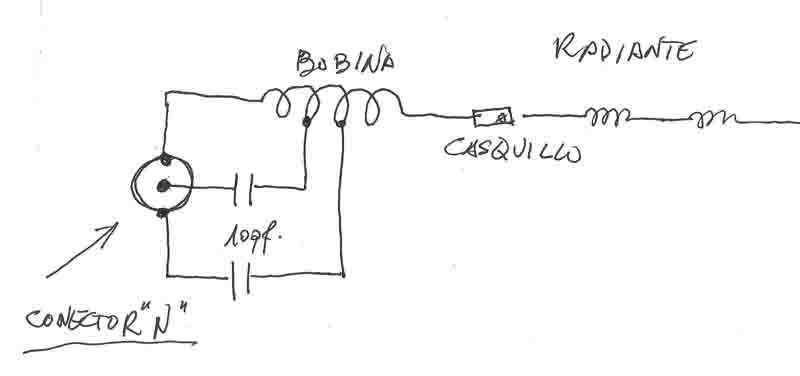

Según el colega Ea4px, la conexión en realidad tendría que ser esta otra, pero yo solo me he limitado a desoldar los condensadores viejos y al mismo tiempo soldar los nuevos para no errar. Además hice fotos, y creo que los he soldado bien. Otra cosa sería que el valor de los mismos sea diferente de 10pf.

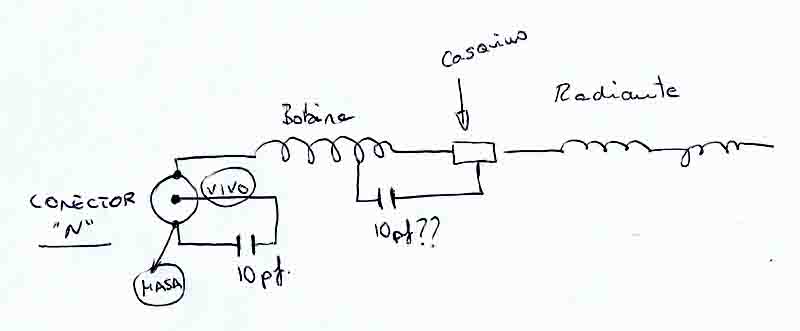

Este sería el esquema según yo lo he soldado creo que es como viene de fábrica.

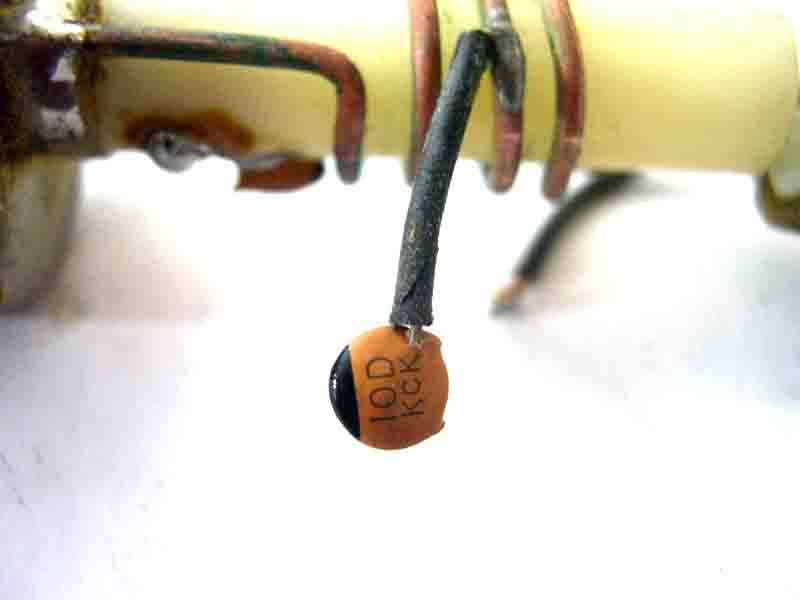

Parecen condensadores cerámicos 10D de 10picoFaradios y la D indica 200V, te sirven estos o de letra diferente que indique mayor voltaje de trabajo y consecuentemente mayor potencia aplicable (dentro de ciertos limites).
Pero me parece raro que ambos dos sean del mismo valor, he estado leyendo por internet reparaciones de antenas similares de Diamond, sobre todo de las X200 y hablan de condensadores cerámicos 1C y 9C respectivamente, aunque algún reporte de X500 habla de 2 condensadores identicos de tipo 2C.
De todas formas, una vez tengas los condensadores cerámicos, si simplemente reemplazas correctamente uno por otro, la antena debería volver a funcionar, en caso contrario, repasa las soldaduras y uniones de tramos porque puede haberle entrado agua y tener problemas de conductividad, sobre todo si se trata de una antena "falsa".
Adjunto copia de X200 por si te sirve de algo.
Xavi, EA5ZF

Que clarito se ve ahi!!!, muchas gracias Xavi, mañana voy a cambiar las soldaduras de los condensadores tal y como aparece en tu foto a ver que pasa. Me he empeñado en resucitar esta antena...!!!!

73´s!!!!

Buen empeño, 73.

Voy a intentar resucitar yo una que tengo como la tuya, esta muerta, agradeceria las posibles ayudas, la mia tiene oxido hasta en las letras del embalaje ya que le entraba agua por todos los sitios y hace unos meses dejo de funcionar. Saludos a todos.

Duro con ello!! si te hace falta algo dilo por aqui.

He encontrado esta pagina web y es muy interesante.
Espero que te ha servido para algo.
Un saludo.

Interesante si señor.
