ANTENA DE INTERIOR cliffDweller II

ADJUNTO FOTO...

ADJUNTO FOTO...MIRAR QUE RECOGIDA QUEDA EN EL CUARTO DE RADIO...VAMOS, A LA VISTA UNA MARAVILLA...AHORA LO QUE IMPORTA ES SABER EL RENDIMIENTO...LA QUIERO SOBRE TODO PARA RX, Y SI SE TERCIA...ALGO DE TX. SALUDOS!

ADJUNTO FOTO...

Hola a todos y Feliz Año 2009.

La antena que muestras no es otra cosa que el famoso dipolo Slinky.

Los Slinky son unos muelles que se inventaron en 1945 y se usan como juguetes. Se han hecho millones de ello, metálicos inicialmente, después de plástico y, ahora, nuevamente de metal. El uso como antena fue patentado (patente USA 3.858.220) y se llegó a usar en Vietnam.
http://tinyurl.com/85mx58

La empresa Teletron, de Kings Park, en el estado de Nueva York vendió durante muchos años los materiales para construir el dipolo. Yo tuve la suerte de comprarle al propietario de la compañía, ya cerrada, uno de los últimos kits que preparó al limpiar los restos que quedaban en el garage de su casa. En una nota manuscrita me comentaba que, a pesar de ser el propietario de la patente, no estaba persiguiendo a quienes ofrecían versiones sin pagar licencia, pero hacía un comentario muy interesante sobre el tipo de Slinky que estaban utilizando. Las suyas eran unos muelles con la cinta relativamente ancha, lo cual parece ser que tenía mejores propiedades que las Slinky estrechitas que se estaban vendiendo en aquellos momentos.

Eso no quita para que podáis pasar un buen rato cacharreando con slinkys metálicas de cualquier tipo, cuanto más anchas y grandes, mejor. Además, las Slinky originales eran de hierro y soldar el coaxial era un martirio...

Podéis encontrar el manual original, con un buen gráfico de su montaje, en la siguiente dirección:
http://aa5fr.com/Slinky%20Antenna%20Instructions%20-%20Teletron%20Corp..pdf

En esta otra dirección figura una variante, pero con detalles constructivos de la placa central:
http://web.archive.org/web/20081003073112/http://www.geocities.com/SiliconValley/2775/slinky10.html
(no está la página original y en esta copia no está el gráfico)

Por último, tenéis montones de enlaces si buscáis en Google:
slinky antenna
slinky dipole

Un saludo a todos
jon, ea2sn

BUENAS JON,

MUCHAS GRACIAS POR TODOS LOS APORTES SOBRE LA ANTENA. EN CUANTO AL RENDIMIENTO, EN INTERIOS, QUE TE PARECIO? QUE TAL FUNCIONA?

SALUDOS, RUBEN
EB1HYS

Rubén,
Con la propagación que hay y estando apantallada por el edificio (ya que me imagino que no será una casita de madera y que puedas poner la Slinky debajo del tejado), speaking in silver (o sea, hablando en plata) esa antena es una castaña.
Pero menos da una piedra... y lo interesante es que estirando o encogiendo los muelles puedes hacer que quede resonante a la frecuencia de interés, con lo que te evitarías el acoplador (y sus pérdidas).
Los comentarios que puedas leer de EEUU no son, en general, válidos aquí ya que sus casas son casi todas de madera y las nuestras de hormigón armado, que ejerce un fuerte apantallamiento de las señales de RF. Ese apantallamiento es bidireccional, en recepción y en transmisión. Para conseguir salir del edificio tienes que aumentar la potencia en transmisión, lo que te pone en riesgo a tí y a tu familia, porque estarías a muy pocos metros del radiante.
Yo estuve de escucha en mis años mozos y con una antena similar escuché más de 130 países...
Un saludo
jon, ea2sn

Hola,

Alguien a experimentado en TX/RX con la antena dipolo helicoidal (espiral) en el exterior (campo)
creo que en ingles la llama Antenna Slinky Dipole Hams (played with the Slinky toys helical)
(sus brazos están arrollados helicoidalmente) de manera que se reducen
bastante sus dimensiones, es de longitud variable que se puede ajustar
a su entorno operativo, en especial para la banda de 40, 80 o 160m
[En posición horizontal, su utiliza una cuerda de nylon a través del centro
de las bobinas (helicoidal, espiral) para soportar el peso de la Slinkys]
El resorte http://slinky.org/ fue un juguete inventado en 1943 por Rich Richard James.

El resorte o muelle SLINKY comentan que está prohibida la venta en Toda la C.E.E.

· Medidas la antena por TELETRON

Ver foto Dibujo de la patente de EE.UU. 3858220

. . .

De MW5HOC
Ver foto 1
- · - · -

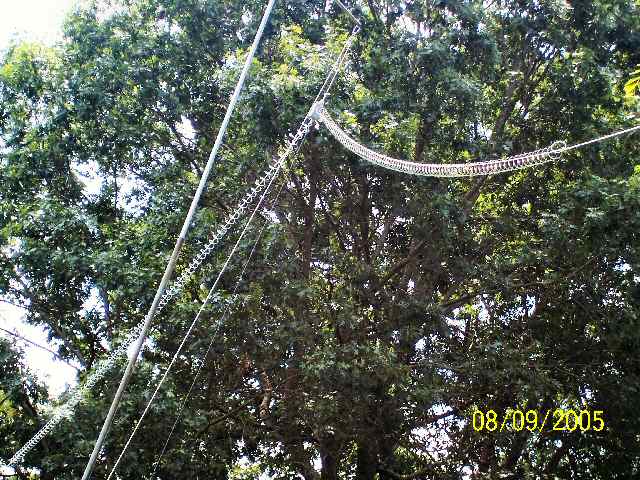

De KF4BWG - - - molle Brass slinkies-1 - - - metal-slinky

- - -

De antenna "CliffDweller II" or USA2way

- - -
Video

- - -

foro
http://www.eham.net/articles/23260
http://www.eham.net/reviews/detail/7374
http://www.eham.net/reviews/detail/1077
http://www.eham.net/reviews/detail/7214
http://www.radiomart.com/john_p__deal_of_the_day.htm
http://g8jnj.webs.com/Slinkies.pdf
slinky antenna testing

- OK SLINKY ANTENNA FOR HF HAM!!
- Muelle helicoidal Slinky
- Torfeder bis 5 m Zuglänge
http://www.koprol.info/id/slinky-antenna.html
· · ·
- Home-built slinky dipole antena 80m
- slinkyantennas antenna 160m
- Slinky Antennas HQ
- · - · -

73
