Analizador de Antenas - VNA - Deepace KC901V/S

Hola,

Como siempre que puedo me gusta enredar con antenas, tener un analizador de antenas portátil se hace casi imprescindible.
Desde mi primer analizador Autek RF-1 ya ha pasado bastante tiempo, y como últimamente he experimentado por los 1.296 MHz, buscaba un analizador que subiera hasta los 1.3 GHz y ya de paso de dos bocas, para poder analizar algo más que simple antenas.

Aunque profesionalmente ya había trabajado con ellos, he estado probando varios Anritsu, de la serie Site Master.
Son magníficos aparatos pero para nuestro uso tienen varios defectos;

.- Excepto los modelos más recientes (y caros), ninguno baja a menos de 2 MHz, por lo que ya perdemos la banda de 1.8 MHz. Algunos modelos ni bajan de 25 MHz.

.- En pantalla no muestran ni valores ni gráficas de R, X, ni impedancia. Las únicas dos medidas que muestran son pérdidas de retorno o ROE. Para poder ver por ejemplo R, X, o impedancia, hay que exportar los archivos con las medidas y visualizarlos en un PC. Ahí sí se pueden ver todos los valores y gráficos.

Esto último es problemático pues, por ejemplo, probando una antena nunca puedes ver si está corta o larga, ni su impedancia.

Actualmente hay bastantes analizadores disponibles, de una sola boca como los RigExpert, de dos bocas tipo MetroVNA, algunos muy precisos que suben a más de 1 GHz como el WVNA pero que necesitan PC (no son portátiles), los famosos MFJ, el Sark-110 pero no pasa de 250 MHz, etc. Pero que cumplan todo al mismo tiempo... casi ninguno.

Incluso estuve comparando modelos profesionales o semi-profesionales a ver si encontraba en VNA perfecto;

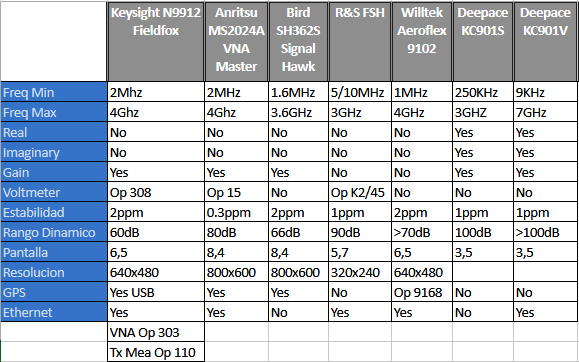

Y como puede verse en la comparativa, parece que lo encontré.
.

www.deepace.net/

Deepace es una de esas empresas que ahora las llaman spin-off, que no es otra cosa que un estudiante de una universidad, crea una empresa para vender un producto que han creado allí en la universidad.
En este caso el estudiante es Xiao Wu - BG8NPK, y la universidad es KeChuang Institute.

Tienen otros productos a la venta como un receptor SDR, sensor de potencia, antena de pruebas, etc.

La serie KC901 la empezaron hace unos años con el KC901H, ya descatalogado.
Luego vino el KC901C, también descatalogado (aún se encuentran algunos a la venta por E-Bay y Aliexpress) y que solo subía hasta 1.5 GHz.
Y los últimos modelos que aún se venden el KC901S (hasta 3 GHz) y el KC901V (hasta 7 GHz).

Lo bueno de éstos analizadores es que cumplen todos mis deseos;

.- Portátil
.- Cubren desde 0.1 hasta 3 GHz (el V hasta 7 GHz)

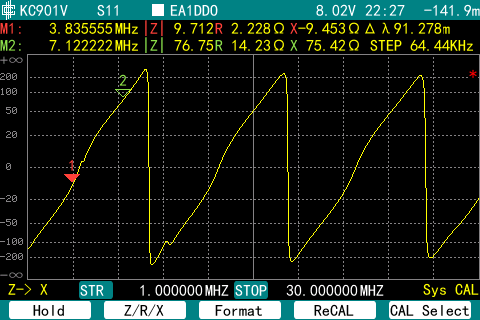

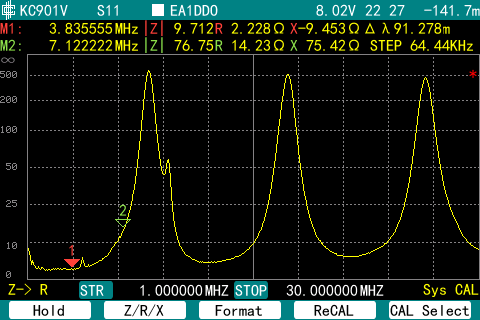

.- Muestra en pantalla la impedancia, R, X, carta Smith, etc.
.- >100db de rango dinámico
.- Dos bocas, medidas S11 y S21

A mayores tiene TDR (reflectómetro), analizador de espectros, generador de RF y generador de audio (DDS).
Creo que está muy bien.

La placa PCB principal es de gran calidad, tipo profesional, como se ve en la foto, y está toda cerrada en una carcasa de aluminio fresada a medida;

El precio ronda los €1000 pero creo que está bien para lo que es.

Si alguien quiere uno, puede escribir a Anna Yang annayang@deepace.net
Si quieres le escribes "de mi parte", es muy amable y servicial.

Más abajo pondré más cosas según vaya experimentando con él.

Perdonad por el rollo, pero espero le sea útil a alguno.

Gracias

73, Máximo - EA1DDO
