ANALIZADOR DE ANTENAS POR 40 EUROS EN KIT

Esta muy bien...

http://www.i2tzk.com/index.php?option=com_content&view=article&id=53:swr-analyzer&catid=31:projects&Itemid=46

Un saludo.
EA4EP
Jesus

TennaDipper, Radioaficionados, Julio 2011
VK5JST, Radioaficionados, Abril 2007
Sark-110

El TENNA DIPPER va de fábula para las salidas al campo y activaciones varias. Por Lleida ya nos lo hemos montado dos o tres y estamos como niños con zapatos nuevos.

73

Hola, hombre yo estoy ahorrando para uno que llegue al menos a 432, pero por 40€, la verdad que me voy a pillar uno, aunque compre luego uno mejor.
73.

Hola
El problema que le veo al de Melchor es que se vende desde china..con el gran problema de que tienes que meter los impuestos y entonces si que se desfasa de precio.
Desde que dejo y liberó el 100 he seguido la evolución de este...pero a día de hoy por el tema que he dicho no lo veo como una opción para mi.

Opciones hay muchas para eso colores.

Un saludo.

Enviado desde mi GT-I9300 usando Tapatalk 2

http://www.box73.de/product_info.php?products_id=2583
http://www.box73.de/download/sonstiges/Script_HAM-Radio_DL1SNG.pdf

Hola, no conocia este, esta muy bien.
Respecto al abaco de smith, es algo que me empece a empollar hace un par de años y luego lo deje, es un poco complicado, pero me parece que con la ayuda de alguien y por aqui se que hay algunos muy puestos, se podria hacer un tutorial y preguntarle dudas.
Es una herramienta muy valiosa el abaco de smith.
73.
¿alguien se anima? :whistle:

Yo podría poner algo sobre la carta de Smith, estoy dando clases y uno de los temas es la carta de Smith, en los apuntes tengo bastante info incluso de mas nivel de lo que necesita un radioaficionado, sería hacer un corta-pega pero como no tengo demasiado tiempo imagino que si me pongo tardaré un par de semanas....

73

EA4ADJ escribió:

Hola, no conocia este, esta muy bien.
Respecto al abaco de smith, es algo que me empece a empollar hace un par de años y luego lo deje, es un poco complicado, pero me parece que con la ayuda de alguien y por aqui se que hay algunos muy puestos, se podria hacer un tutorial y preguntarle dudas.
Es una herramienta muy valiosa el abaco de smith.
73.
¿alguien se anima? :whistle:

Bueno..y retomando el tema,

Que diferencia hay entre un kit y el otro...

Por lo que veo en la web hay dos kit.
Fd-aaz-0612. Este se suministra sin un par de integrados.

Fd-aaz-0912. Este se entrega completo y con opción de montaje.

Ahora...que diferencias hay??

Los dos usan el mismo firmware y controlador..aunque se da como opción 18f2553...no entiendo el motivo de esto.

En el 0612...en algunos documentos pone hf 50mhz. ... pero en la web y software sale que cubre hasta 35mhz, en cambio en la versión 0912 no aparece referencia alguna al rango.

Por eso pregunto... ¿ que diferencias hay y cual será mejor ? Lo mismo interesa más coger el parcial y comprar los dos integrados por separado en vez de comprar la versión completa.

Un saludo.
EA4EP

Enviado desde mi GT-I9300 usando Tapatalk 2

Que diferencia hay entre un kit y el otro...
He estado mirando un poco más y saco estas conclusiones

Fd-aaz-0612. Este se suministra sin el AD9851 mucho más caro que el 9850 del full kit y sin el ad8307

Fd-aaz-0912. Este se entrega completo y con opción de montaje, pero con componentes ligeramente más baratos pues el chip ad es el ad9850... para ajuste de precio.

Ahora...que diferencias hay??
Pues creo...que con el ad9851 el analizador llegaría a los 6m... pues el ad9851 sube más que el otro.

Los dos usan el mismo firmware y controlador..aunque se da como opción el 18f2553, el motivo es por que uno funciona a 10bits y el otro a 12...en cambio en ambos kits se entrega el 18f2550.

No se si estaré en lo cierto...así que espero otros argumentos.

Un saludo.
EA4EP

Enviado desde mi GT-I9300

Bueno...como no obtengo respuestas por aquí...pregunte a Fox Delta.

Respuesta.

Hello

0612 or 0912 both reaches only to 35MHZ. In first model (0612) we write as 50MHZ because that is what we wanted to achieve. DDS may go up to 60MHZ in both but Firmware and Software are limited to 35MHZ.

0612 looks cheap only because AD9850 and AD8307 are not included.

In fact, both are same in price if you look at parts lists.

73s/Dinesh

Entiendo que aunque podría, por el firmware no puede llegar.
Lo que no dice, es si en un futuro la versión 0612 podría llegar a los 6 metros.

El software creo que no está limitado como pone en el mensaje, pues te deja elegir el rango y subir hasta los 6 metros.

Un saludo.
EA4EP

Enviado desde mi GT-I9300 usando Tapatalk 2

Bien....también como no pregunte a Tony...

Hello Jesus the antenna analyzer has been tested to run up to 35MHz. S/w and f/w can drive the board over this limit, both DDS (AD9850 and AD9851) can run up to 100MHz so performances at 50MHz depend only on the h/w implementation. You probably need to revise the low pass filter wich has been designed to cut at 60MHz and keep the DDS connections shortest as possible (i.e. install the carrier board on the main board without socket). Sorry i do not have any 6m antenna so i cannot give you a field feedback.

73s de Tony, i2tzk

Bueno...después de comparar ambas respuestas podéis sacar conclusiones.

A mi la respuesta de Tony me deja un poco...así.... el motivo es que me dice que con ambos es posible pero que habrá que revisar el filtro paso bajo pues corta a 60mhz.... ósea por encima de los 6 metros...lo cual no entiendo el impedimento, lo de no tener antena lo podría entender...pero que pasa si en vez de antena le pone una carga de 50 ohm, no podría probar así ????

Lo mejor y por el precio puede ser pedir un full kit y probar si sube más allá de 35mhz..

Enviado desde mi GT-I9300 usando Tapatalk 2

Hola, gracias por la informacion, yo voy a pillarme uno, voy a ver si en un rato hecho un vistazo detenidamente.
73.

EA4ADJ escribió:

Hola, gracias por la informacion, yo voy a pillarme uno, voy a ver si en un rato hecho un vistazo detenidamente.
73.

Segun la WEB quedan 10 del full kit.
( Stock on 17th Oct = 10 )
Si lo compras...mira bien la conversion de dinero. Segun mi visita a la WEB el FULL KIT (AAZ-0912) sale por 54 Dolares/43,03 Euros, creo que sale mejor pagarlo en Dolares y que el banco o paypal haga la conversion, pues

2CheckOut aplican un cambio de 1,25 tirando hacia abajo

Es decir y segun veo.. completo con los gastos de envio se quedaria cerca de los 52 euros, esto sin el MONTAJE (si se quiere, 10 Dolares o casi 8 Euros )

Lo dicho.. creo que es mejor pagarlo en DOLARES por el tema de comisiones de cambio

.

EA2SN escribió:

¡¡¡¡Si es que os puede el ansia viva!!!!

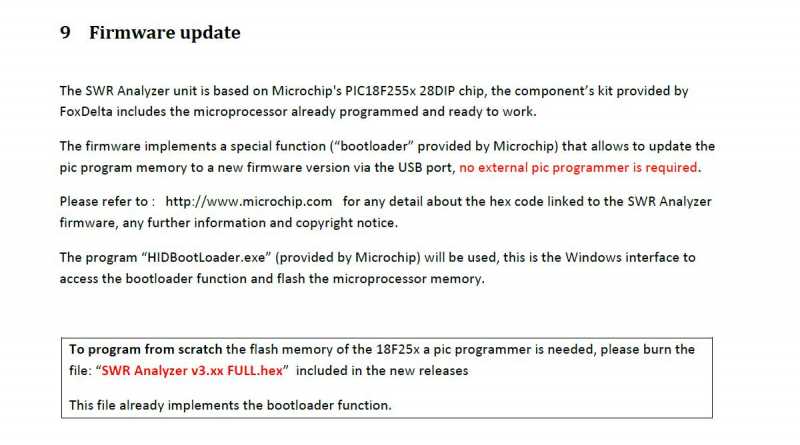

En las instrucciones se dice el PIC incluido actualmente es el 2550, pero que en un futuro se espera poder ofrecer el 2553, que tiene un conversor A/D mejor y ofrece mejores resultados. Además, posiblemente en el futuro la actualización del firmware se pueda hacer a través de un cargador desde el USB y no será necesario disponer de un programador de PIC.

Como el software está disponible siempre es posible comprar un 2553 aquí y programarlo, pero hay mucho "ansiaviva" suelto... Total, para tener que salir en pleno invierno con el portátil y el cacharro al tejado a hacer las mediciones.

jon, ea2sn

Hola Jon..
Veo que no has leido la documentacion....
El firmware soporta ambos PIC.. otra cosa es que no vendan el 2553... pues se les dispara de precio (anda que no son racanos )

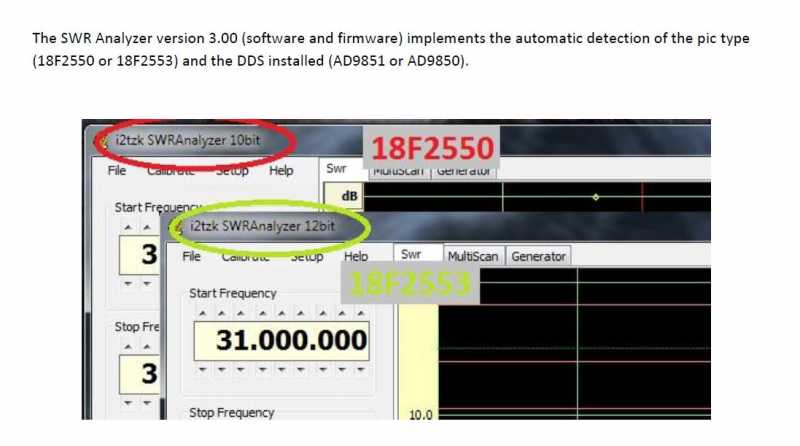

Es mas.. el Software detecta que PIC estas usando y que tipo de detector y te muestra en pantalla el tipo del mismo, indicandote 10 ò 12 bits.
Por otro lado.. el firmware es actualizable a traves del propio USB, pues el PIC que entregan lleva dentro el BOOTLOADER para tal fin y en los ficheros incluyen el programa para ello.

Como es logico si lo montas por cuenta y riesgo o compras el otro pic sin programacion, te hara falta el programador para meterle el firmware y el bootloader.

Por lo demas.. como tu dices.. si no quieres PC.. pues tienes las otras opciones que me "recomendaste" y yo no te pedí.

Un saludo.
EA4EP
Jesus.

.

Disculpas aceptadas...

Lo mismo el que no se mirar el manual soy yo.

Un saludo
EA4EP

Hola.
Estoy interesado en comprar el kit de analizador antenas, me interesa saber el precio final en casa, si viene completo con software e instruciones.
Muchas gracias.
73
Jose manuel
